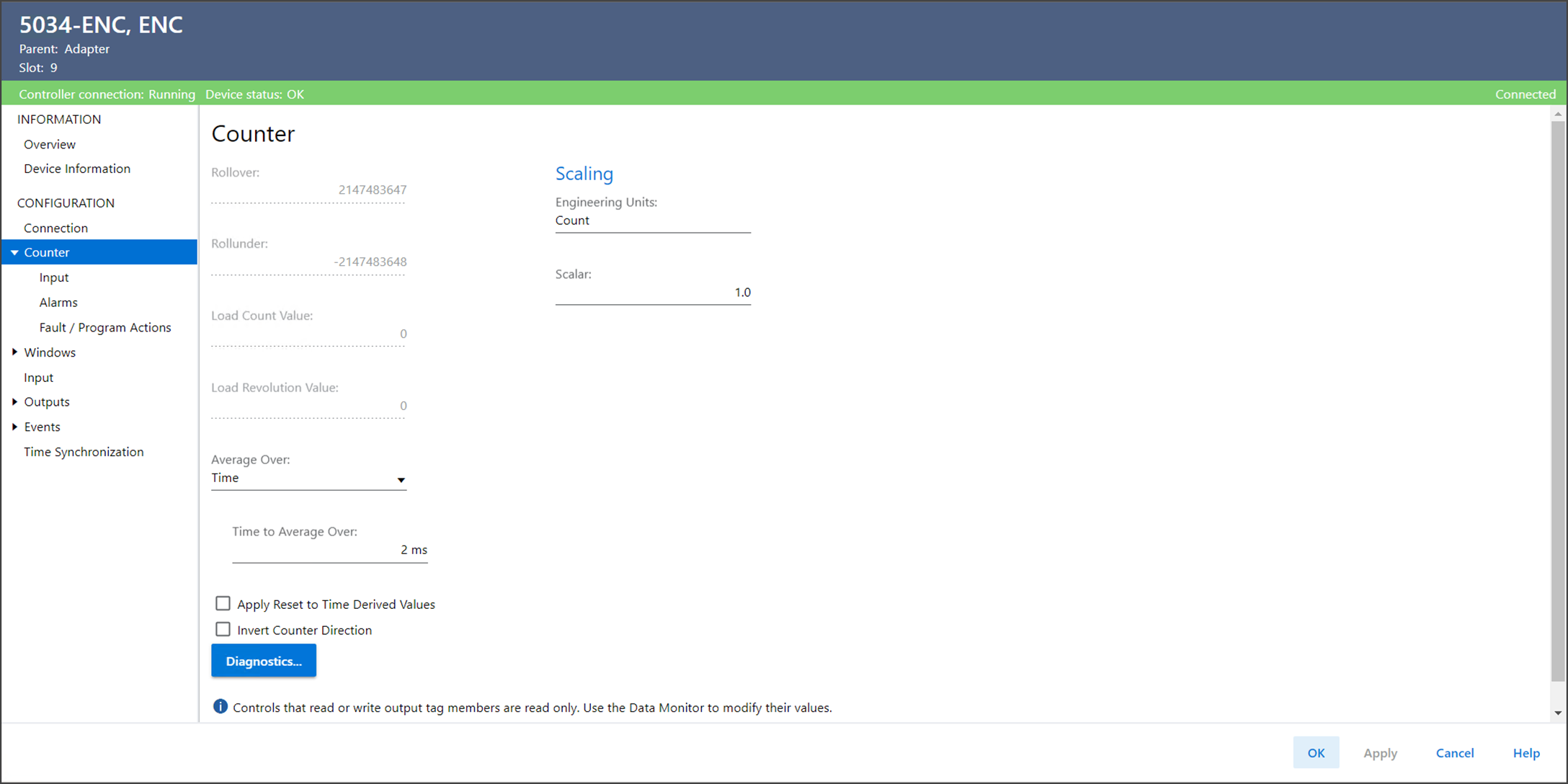

Pagina Counter

Visualizza il valore del tag di uscita RolloverValue.

In caso di conteggio crescente, quando il contatore raggiunge il valore di rollover - 1, alla ricezione del conteggio successivo passa al valore di rollunder. Il tag di rollover viene impostato su 1.

Visualizza il valore del tag di uscita RollunderValue.

In caso di conteggio decrescente, quando viene raggiunto il valore di rollunder, il contatore alla ricezione del conteggio successivo passa al valore dirollover - 1. Il tag relativo al rollunder viene impostato su 1.

Visualizza il numero preimpostato di conteggi da caricare nel contatore all’attivazione della funzione Load.

Visualizza il numero preimpostato di giri da caricare nel contatore all’attivazione della funzione Load.

Definisce se calcolare la media in base al numero di impulsi o per un periodo di tempo per il calcolo della media della frequenza, della larghezza di impulso e dell’accelerazione.

Pulses – Media basata sul numero di impulsi
Time – Media basata su un periodo di tempo

Definisce il numero di impulsi di cui eseguire la media.

Questa impostazione è disponibile solo quando Counter Average Over è impostato su Pulses.

Definisce la durata in millisecondi per il calcolo della media.

Questa impostazione è disponibile solo quando Counter Average Over è impostato su Time.

Specifica se resettare i valori temporali derivati quando il contatore viene resettato.

Non selezionato – Non azzera i valori temporali derivati
Selezionato – Azzera i valori temporali derivati

Specifica se invertire la direzione del contatore.

Non selezionato = Direzione del contatore non invertita
Selezionato = Inverte la direzione del contatore.

Definisce le unità ingegneristiche a cui vengono convertiti i valori di conteggio, frequenza ed accelerazione degli impulsi.

Ad esempio, se l’unità ingegneristica è “abc”, le unità dei tag di ingresso in scala sono le seguenti:

ScaledCount: abc
ScaledFrequency: abc/s
ScaledAccel: abc/s
2

Definisce il valore utilizzato per moltiplicare i valori di conteggio, frequenza ed accelerazione degli impulsi per ottenere i valori in scala in unità ingegneristiche.

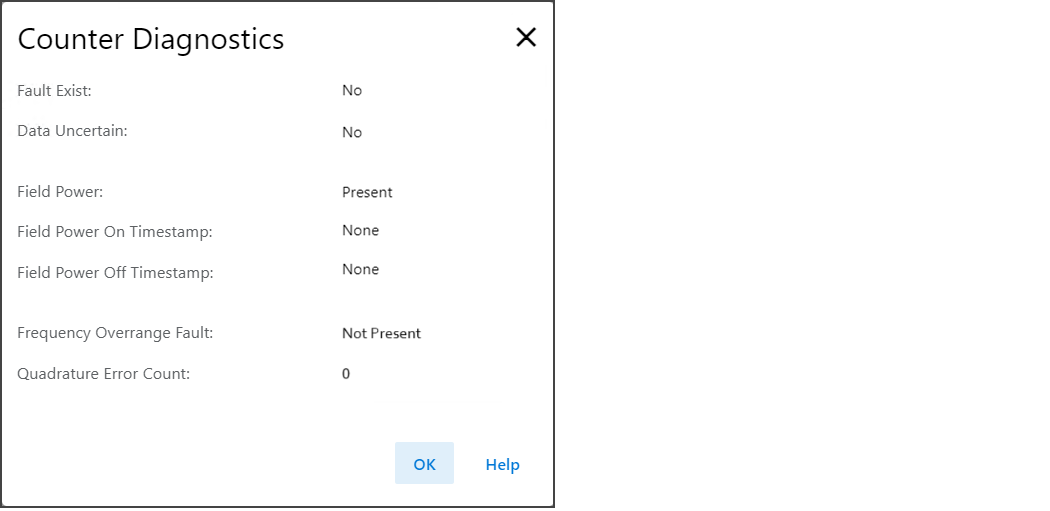

Apre la finestra di dialogo Diagnostics, contenente informazioni diagnostiche.
