Pagina Counter – Input

Usare la pagina Counter – Input per configurare i tempi di filtro Off → On e On → Off per i diversi ingressi.

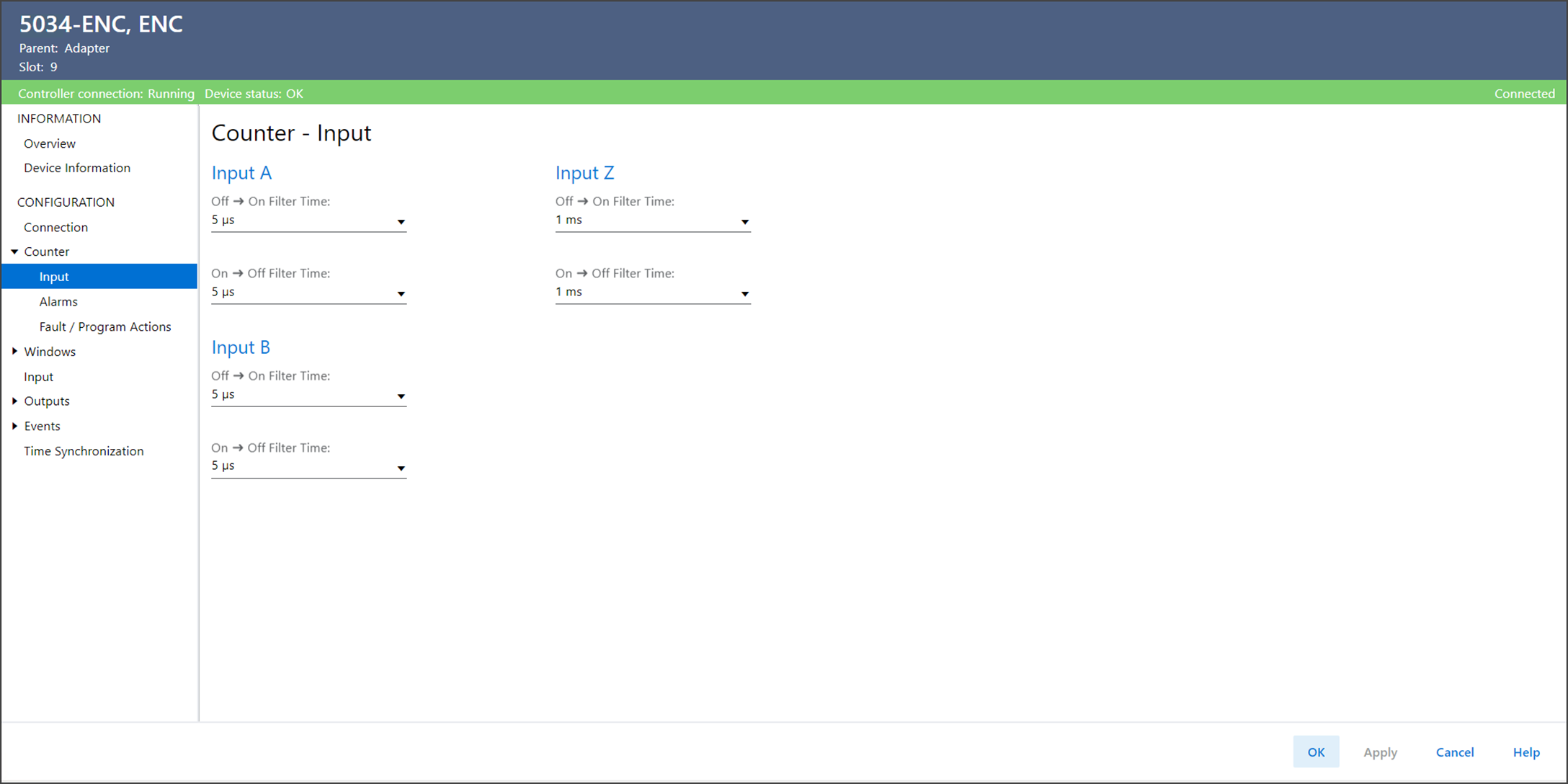

Esempio di pagina Counter – Input
La pagina Counter – Input include i seguenti parametri:
Parametro
Descrizione
Input A
Off → On Filter Time
Definisce per quanto tempo una transizione da Off a On deve rimanere nello stato On prima che il dispositivo consideri valida la transizione.
Input A
On → Off Filter Time
Definisce per quanto tempo una transizione da On a Off deve rimanere nello stato Off prima che il dispositivo consideri valida la transizione.
Input B
Off → On Filter Time
Definisce per quanto tempo una transizione da Off a On deve rimanere nello stato On prima che il dispositivo consideri valida la transizione.
Input B
On → Off Filter Time
Definisce per quanto tempo una transizione da On a Off deve rimanere nello stato Off prima che il dispositivo consideri valida la transizione.
Input A, B
Off → On Filter Time
Definisce per quanto tempo una transizione da Off a On deve rimanere nello stato On prima che il dispositivo consideri valida la transizione.
Input A, B
On → Off Filter Time
Definisce per quanto tempo una transizione da On a Off deve rimanere nello stato Off prima che il dispositivo consideri valida la transizione.
Input Z
Off → On Filter Time
Definisce per quanto tempo una transizione da Off a On deve rimanere nello stato On prima che il dispositivo consideri valida la transizione.
Input Z
On → Off Filter Time
Definisce per quanto tempo una transizione da On a Off deve rimanere nello stato Off prima che il dispositivo consideri valida la transizione.
Input00
Off → On Filter Time
Definisce per quanto tempo una transizione da Off a On deve rimanere nello stato On prima che il dispositivo consideri valida la transizione.
Questo parametro non è visibile se Input00 Function è impostato su Not Used nella finestra di dialogo Device Definition.
Input00
On → Off Filter Time
Definisce per quanto tempo una transizione da On a Off deve rimanere nello stato Off prima che il dispositivo consideri valida la transizione.
Questo parametro non è visibile se Input00 Function è impostato su Not Used nella finestra di dialogo Device Definition.
