Pagina Counter – Fault/Program Actions

Utilizzare la pagina Counter– Fault/Program Actions per configurare il comportamento del contatore quando il modulo è in modalità Programmazione o in modalità Errore, o quando si verifica un errore di comunicazione.

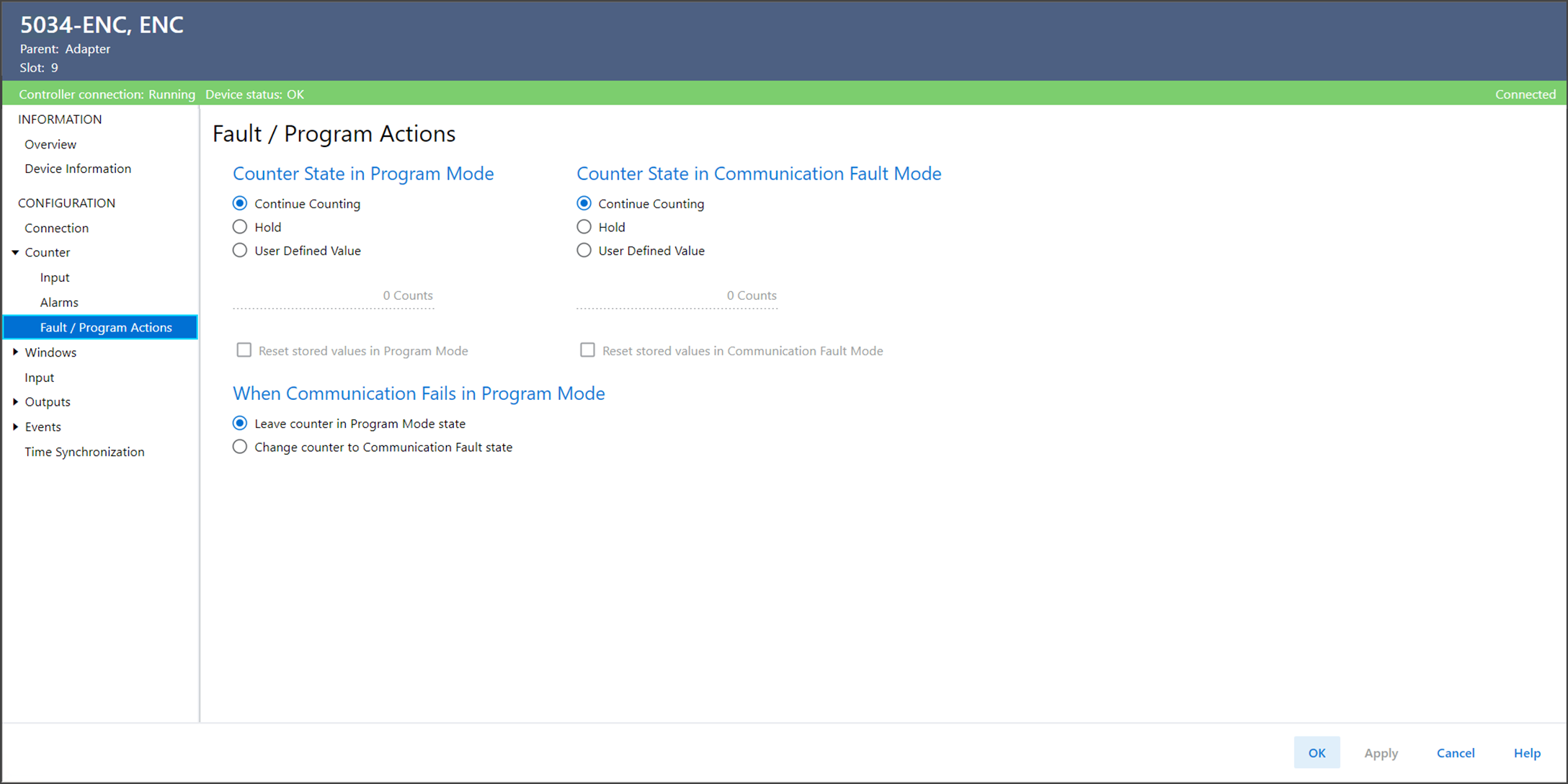

Esempio di pagina Counter – Fault/Program Actions
La pagina Counter – Fault/Program Actions include i seguenti parametri:
Parametro
Descrizione
Counter State in Program Mode
Determina il comportamento del contatore quando il controllore passa in modalità Programmazione o inibizione. In modalità Programmazione o Inibizione, i contatori del controllore vengono ignorati e il contatore si comporta come segue:
  • Continue counting (Continua il conteggio)
  • Hold – Mantiene l’ultimo conteggio e riprende il conteggio da questo punto quando il controllore passa in modalità Esecuzione.
  • User-defined value – Imposta il conteggio al valore definito dall’utente e riprende il conteggio da questo valore quando il controllore passa in modalità Esecuzione.
Counter State in Program Mode
User-defined Value
Definisce il valore impostato per il conteggio quando Counter State in Program Mode è selezionato con il valore definito dall’utente.
Reset stored values in Program Mode
Determina se azzerare i valori memorizzati quando il controllore passa in modalità Programmazione o Inibizione
Counter State in Communication Fault Mode
Determina cosa succede al contatore dopo che si è verificato un errore di comunicazione e il modulo entra in modalità di errore comunicazione.
  • Continue counting (Continua il conteggio)
  • Hold – Mantiene l’ultimo conteggio e riprende il conteggio da questo punto quando il controllore passa in modalità Esecuzione.
  • User-defined value – Imposta il conteggio al valore definito dall’utente e riprende il conteggio da questo valore quando il controllore passa in modalità Esecuzione.
Counter State in Communication Fault Mode
User-defined Value
Definisce il valore impostato per il conteggio quando Counter State in Communication Fault Mode è selezionato con il valore definito dall’utente.
Reset stored values in Communication Fault Mode
Determina se azzerare i valori memorizzati dopo che si è verificato un errore di comunicazione e il modulo è entrato in modalità Errore di comunicazione.
When Communication Fails in Program Mode
Determina l'azione del xontatore in caso di errore di comunicazione in modalità Programmazione.
  • Leave counter in Program Mode Stgate – Segue il comportamento della modalità Programmazione.
  • Change counter to Communication Fault Mode state – Segue il comportamento della modalità di errore di comunicazione.
