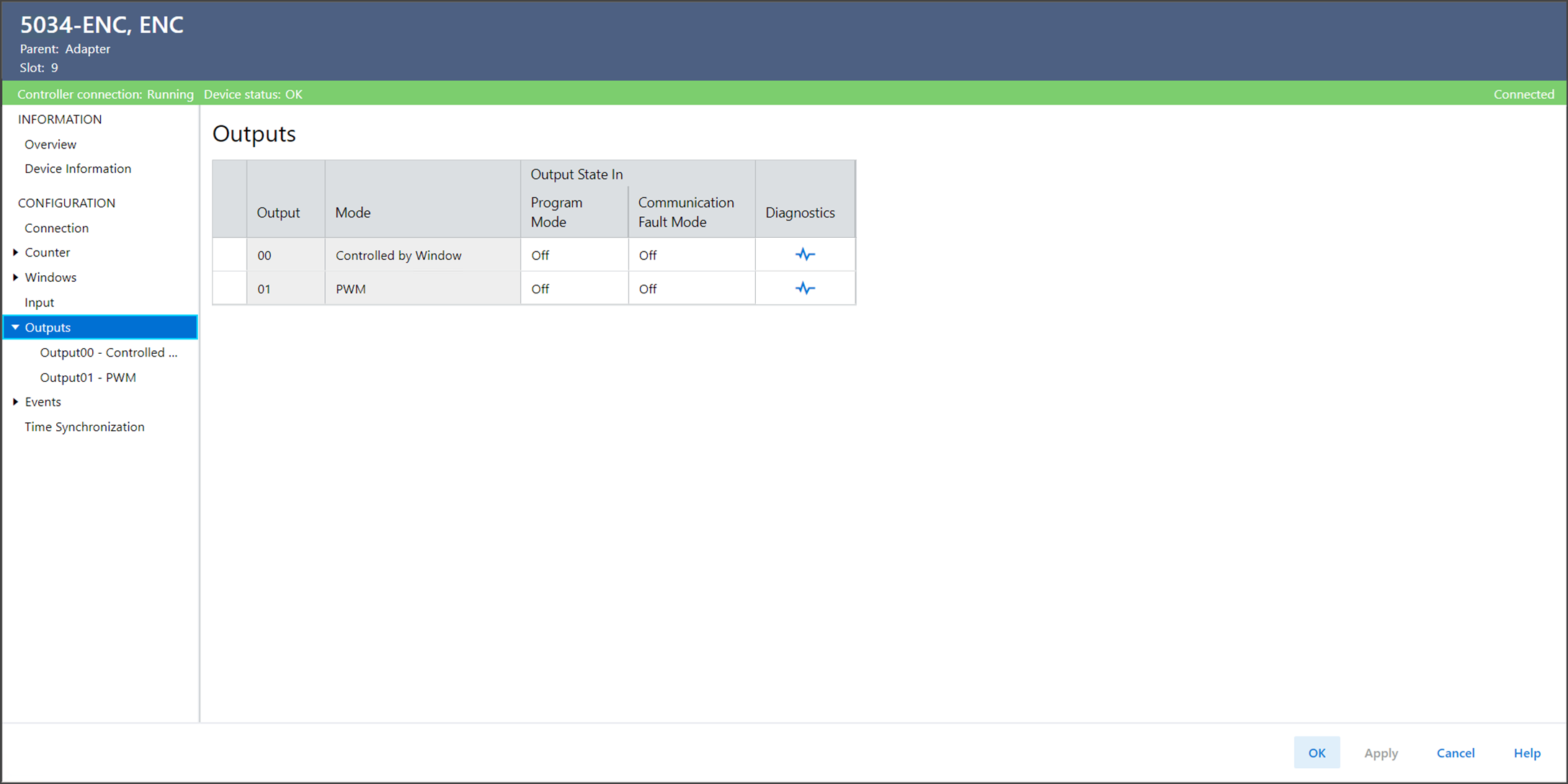

Vue Sorties

La vue Sorties permet d’afficher ou de configurer les sorties du dispositif.

La vue Sorties comprend les paramètres suivants :

Paramètre	Description
Output (Sortie)	Affiche le numéro de sortie auquel cette configuration s’applique.
Mode	Affiche le mode pour la sortie.
Output State in Program Mode (État de sortie en mode Programme)	Détermine le comportement de chaque sortie lorsque l’automate passe en mode Programme ou en mode Inhibé. En mode Programme ou Inhibé, les sorties de l’automate sont ignorées et la sortie se comporte comme suit : Désactivé – La sortie est à 0 ou désactivée. Activé – La sortie est à 1 ou activée. Maintien – La sortie maintient le dernier état. Local Control (Commande locale) – La sortie continue d’être commandée par la fenêtre.
Output State in Communication Fault Mode (État de sortie en mode défaut de communication)	Détermine ce qu’il advient de la sortie de chaque point lorsqu’un défaut de communication se produit et que le module passe en mode défaut de communication. Désactivé – La sortie est à 0 ou désactivée. Activé – La sortie est à 1 ou activée. Maintien – La sortie maintient le dernier état. Local Control (Commande locale) – La sortie continue d’être commandée par la fenêtre.

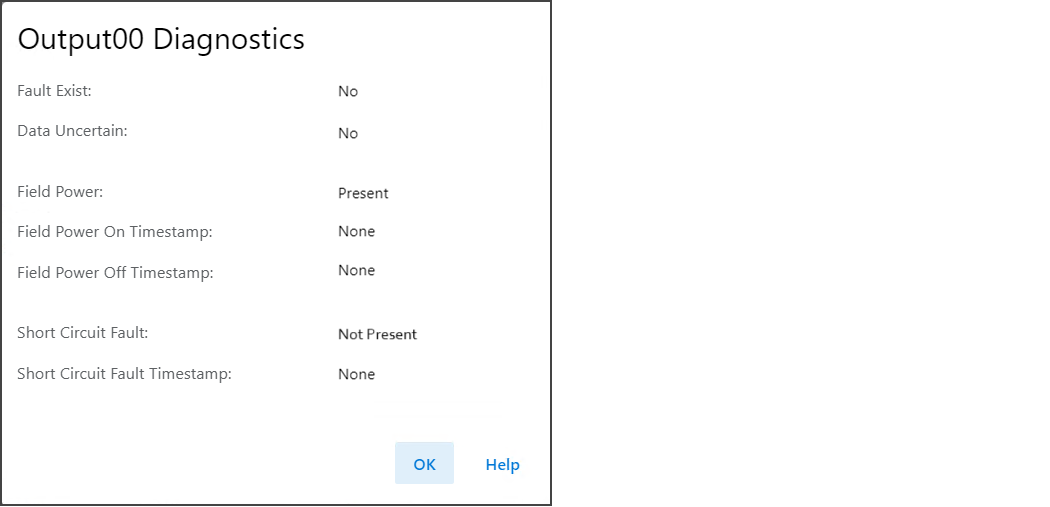

Diagnostic	Ouvre la boîte de dialogue Diagnostic, qui contient des informations de diagnostic.

Diagnostics Sortiexx

Pour afficher les diagnostics Sortiexx, sélectionnez la vue Diagnostics Outputs (Diagnostics Sorties).
