Vue Sortiexx – Impulsion déclenchée

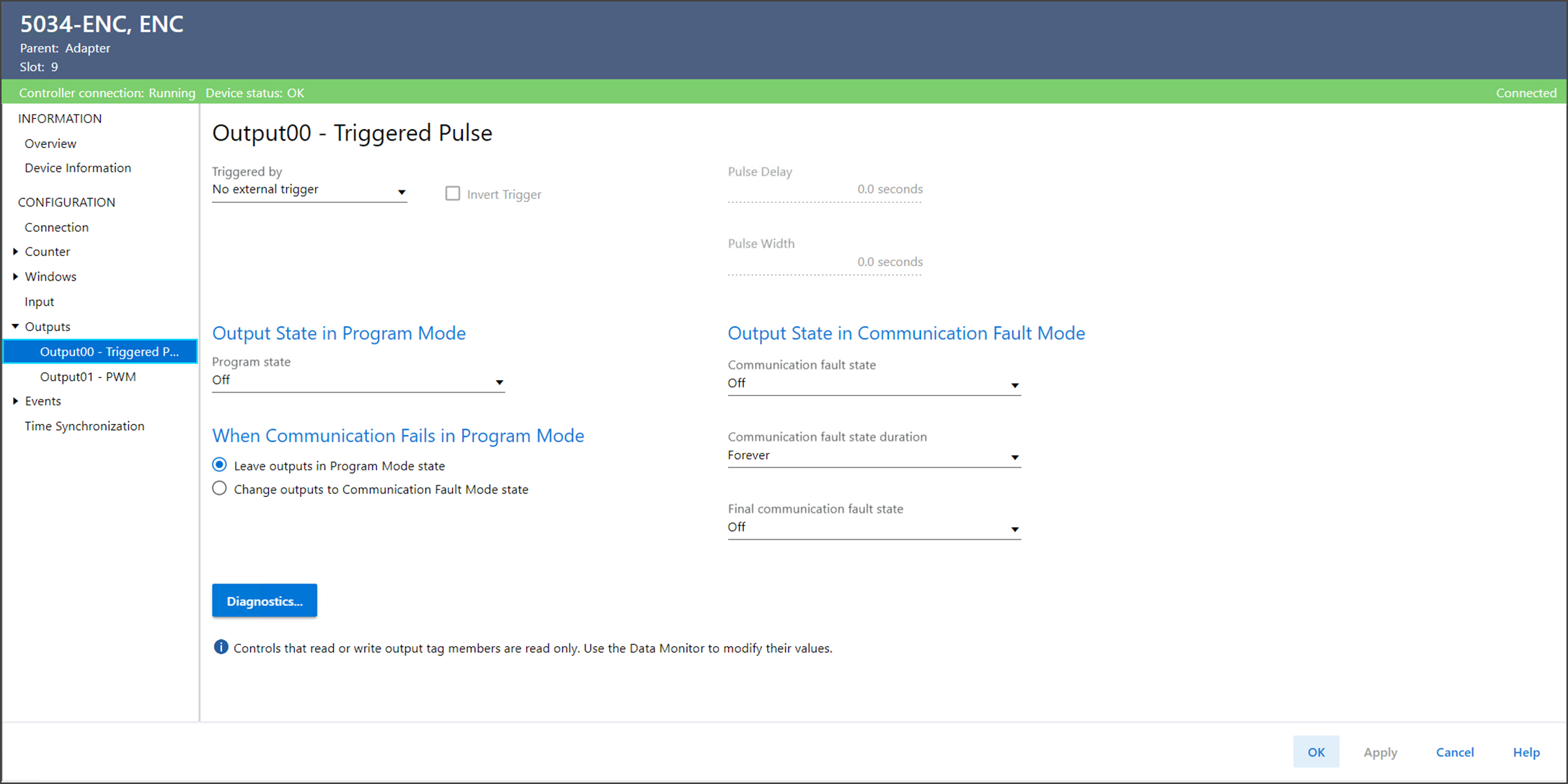

La vue Sortiexx – Impulsion déclenchée permet d’afficher ou de configurer une sortie spécifique pour le dispositif. Cette vue est disponible lorsque la sortie est configurée en sortie TOR dans la boîte de dialogue Définition du dispositif.

La vue Sortiexx – Impulsion déclenchée comprend les paramètres suivants :

Paramètre	Description
Triggered by (Déclenché par)	Spécifie l’entrée qui déclenche la fonction d’impulsion. No external trigger (Aucun déclencheur externe) – Aucun déclencheur externe n’est sélectionné. Cependant, vous pouvez utiliser le point O.Outputxx.Trigger pour déclencher l’impulsion. Entrée00 – L’entrée00 active l’impulsion de sortie. Entrée00 n’est disponible que lorsqu’elle n’est pas utilisée comme déclencheur de fonction compteur HSC ou déclencheur de stockage SSI.
Invert Trigger (Inverser le déclencheur)	Cette option inverse le front de déclenchement pour le point d’entrée sélectionné dans le paramètre « Trigger by » (Déclencher par). 0 = Un front montant de l’entrée déclenche l’impulsion de sortie. 1 = Un front descendant de l’entrée déclenche l’impulsion de sortie.
Pulse Delay (Délai d'impulsion)	Spécifie le délai en secondes entre l’événement déclencheur et le début de l’impulsion de sortie.
Pulse Active Time (Durée d’impulsion active)	Spécifie la durée active en secondes de l’impulsion de sortie générée.
Output State In Program Mode (État de sortie en mode Programme) Program State (État Programme)	Détermine le comportement de chaque sortie lorsque l’automate passe en mode Programme ou en mode Inhibé. En mode Programme ou Inhibé, les sorties de l’automate sont ignorées et la sortie se comporte comme suit : Désactivé – La sortie est à 0 ou désactivée. Activé – La sortie est à 1 ou activée. Local Control (Commande locale) – La sortie continue de fonctionner comme configuré. Cette option n’est disponible que si Entrée00 n’est pas utilisée comme déclencheur de codeur.
Output State in Communication Fault Mode État de sortie en mode défaut de communication) Communication Fault State (État de défaut de communication)	Détermine ce qu’il advient de la sortie de chaque point lorsqu’un défaut de communication se produit et que le module passe en mode défaut de communication. Désactivé – La sortie est à 0 ou désactivée. Activé – La sortie est à 1 ou activée. Local Control (Commande locale) – La sortie continue de fonctionner comme configuré. Cette option n’est disponible que si Entrée00 n’est pas utilisée comme déclencheur de codeur.
Output State in Communication Fault Mode État de sortie en mode défaut de communication) Communication Fault State Duration (Durée de l’état de défaut de communication)	Détermine la durée pendant laquelle l’état de sortie en mode défaut de communication est maintenu avant l’état de défaut final.
Output State in Communication Fault Mode État de sortie en mode défaut de communication) Final Communication Fault State (État de défaut de communication final)	Détermine si le module passe à l’état activé ou désactivé après que la durée de l’état de sortie du mode défaut de communication s’est écoulée. L’état final par défaut est désactivé. Si vous choisissez Infini pour l’option Durée, vous ne pouvez pas choisir un état final. Le module conserve son état du mode défaut de communication actuel.
Output State When Communication Fails in Program Mode (État de sortie en cas d’échec de la communication en mode Programme)	Détermine l’état de sortie si la communication échoue en mode Programme. Mode Programme – Laisse les sorties en mode Programme. Mode défaut de communication – Fait passer les sorties en mode défaut de communication.
Diagnostic	Ouvre la boîte de dialogue Diagnostic, qui contient des informations de diagnostic.
