Vue Sortiexx – PWM

La vue Sortie – PWM permet d’afficher ou de configurer les points du dispositif.

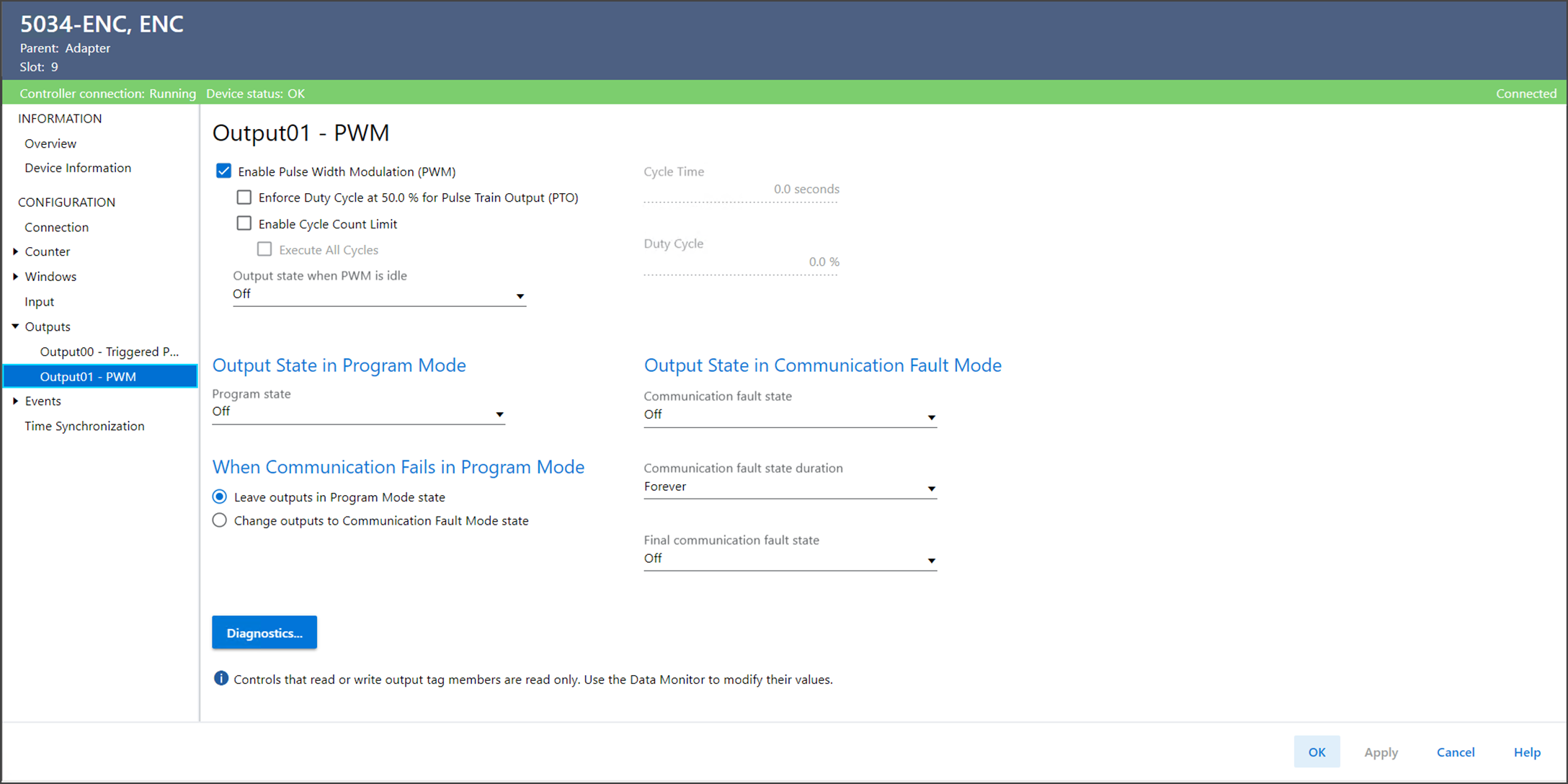

Exemple de vue Sortiexx – PWM
La vue Sortiexx – PWM comprend les paramètres suivants :
Paramètre
Description
Enable Pulse Width Modulation (PWM) (Activer la modulation de largeur d’impulsion (Pulse Width Modulation, PWM))
Détermine si la sortie est à modulation de largeur d’impulsion ou à sortie TOR.
Enforce Duty Cycle at 50.0% for Pulse Train Output (PTO) (Appliquer un cycle de service de 50,0 % à la sortie en train d’impulsions (Pulse Train Output, PTO))
Détermine s’il faut exécuter le cycle de travail spécifique à la sortie à train d’impulsions, qui est fixé à 50 %. Si cette option est activée,
O.Pwmxx.DutyCycle
 est ignoré.
Enable Cycle Count Limit (Activer la limite du nombre de cycles)
Détermine s’il faut générer un nombre défini de cycles d’impulsions en présence d’un front montant dans les données ou des cycles d’impulsions continues lorsque les données sont activées.
  • 0 = Les cycles d’impulsion continuent de se produire jusqu’à ce que
    O.Outputxx.Data
     soit réglé sur 0.
  • 1 = Autoriser uniquement un nombre fixe de cycles d’impulsions en présence d’un front montant dans
    O.Outputxx.Data
    .
Execute All Cycles (Exécuter tous les cycles)
Valable uniquement lorsque l’option Activer la limite du nombre de cycles est activée.
Lorsque
O.Outputxx.Data
 passe à 0 :
  • 0 = Arrêt immédiat de la génération d’impulsions
  • 1 = Poursuite de la génération d’impulsions jusqu’à ce que la limite de cycles d’impulsions soit atteinte
Output State when PWM is Idle (État de sortie lorsque PWM est inactif)
Détermine l’état de la sortie lorsque la modulation de largeur d’impulsion est inactive.
  • 0 = Lorsque la modulation de largeur d’impulsion est inactive, la sortie est désactivée. Cela signifie également que lorsque la modulation de largeur d’impulsion fonctionne, l’état actif pour
    O.Pwmxx.DutyCycle
     est la sortie à l’état activé.
  • 1 = Lorsque la modulation de largeur d’impulsion est inactive, la sortie est activée. Cela signifie également que lorsque la modulation de largeur d’impulsion fonctionne, l’état actif pour
    O.Pwmxx.DutyCycle
     est la sortie à l’état désactivé.
Cycle Time (Durée de cycle)
Affiche la période en secondes d’un cycle d’impulsions.
Duty Cycle (Cycle de travail)
Affiche le pourcentage de la durée du cycle d’impulsions lorsque la sortie est dans un état actif.
Cycle Count Limit (Limite du nombre de cycles)
Affiche le nombre de cycles d’impulsions à générer lorsqu’il y a un front montant dans les données.
Valable uniquement lorsque l’option Activer la limite du nombre de cycles est activée.
Output State in Program Mode (État de sortie en mode Programme)
Program State (État Programme)
Détermine le comportement de chaque sortie lorsque l’automate passe en mode Programme ou en mode Inhibé. En mode Programme ou Inhibé, les sorties de l’automate sont ignorées et la sortie se comporte comme suit :
  • Désactivé – La sortie est à 0 ou désactivée.
  • Activé – La sortie est à 1 ou activée.
Output State in Communication Fault Mode (État de sortie en mode défaut de communication)
Communication Fault State (État de défaut de communication)
Détermine ce qu’il advient de la sortie de chaque point lorsqu’un défaut de communication se produit et que le module passe en mode défaut de communication.
  • Désactivé – La sortie est à 0 ou désactivée.
  • Activé – La sortie est à 1 ou activée.
Output State in Communication Fault Mode (État de sortie en mode défaut de communication)
Communication Fault State Duration (Durée de l’état de défaut de communication)
Détermine la durée pendant laquelle l’état de sortie en mode défaut de communication est maintenu avant l’état de défaut final.
Output State in Communication Fault Mode (État de sortie en mode défaut de communication)
Final Communication Fault State (État de défaut de communication final)
Détermine si le module passe à l’état activé ou désactivé après que la durée de l’état de sortie du mode défaut de communication s’est écoulée. L’état final par défaut est désactivé.
Si vous choisissez Infini pour l’option Durée, vous ne pouvez pas choisir un état final. Le module conserve son état du mode défaut de communication actuel.
Output State When Communication Fails in Program Mode (Output State When Communication Fails in Program Mode (État de sortie en cas d’échec de la communication en mode Programme))
Détermine l’état de sortie si la communication échoue en mode Programme.
  • Mode Programme – Indique de laisser les sorties en mode Programme.
  • Mode défaut de communication – Indique le passage des sorties à l’état du mode Défaut de communication.
Diagnostic
Ouvre la boîte de dialogue Diagnostic, qui contient des informations de diagnostic.
