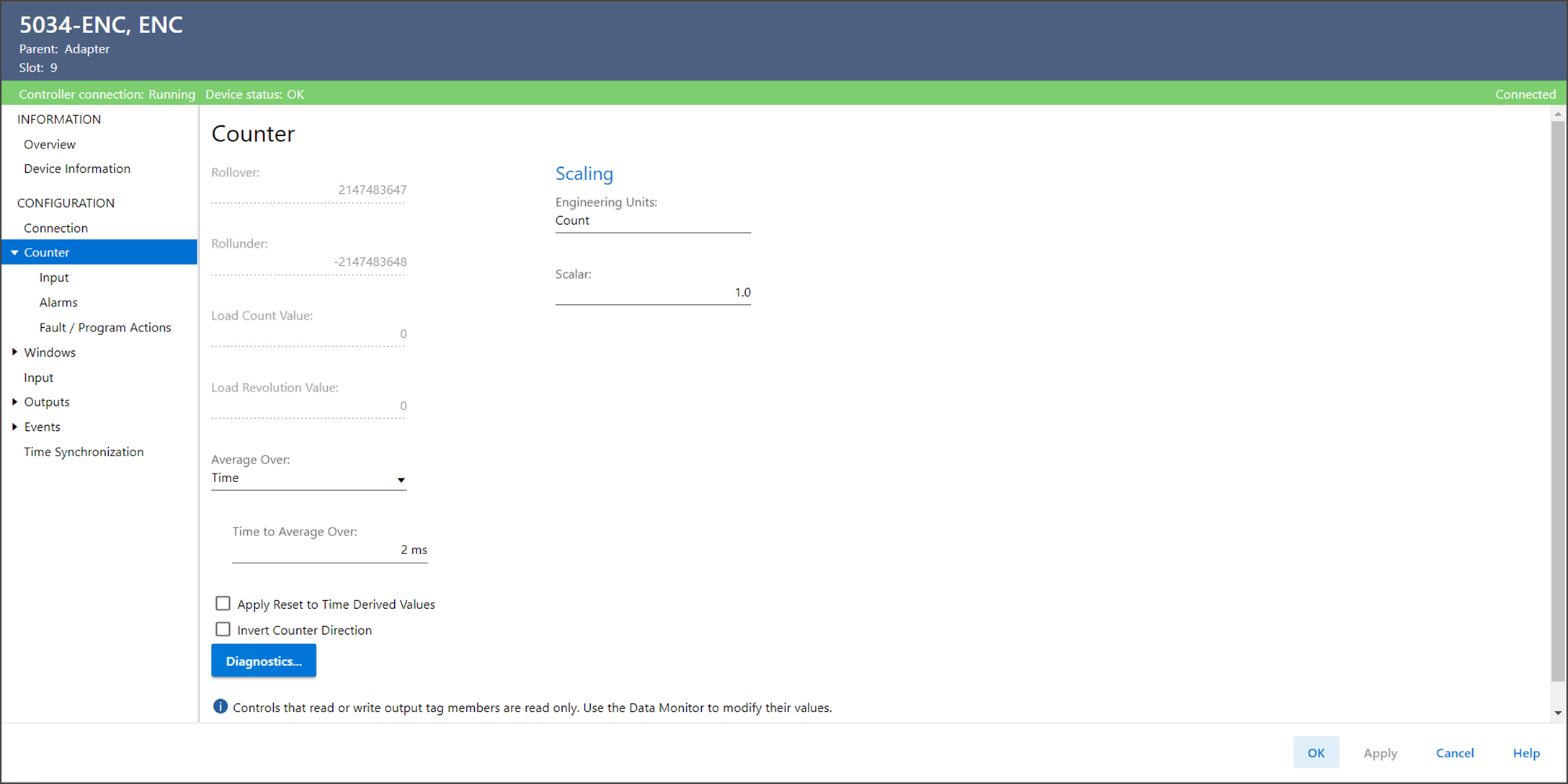

Vue Compteur

Affiche la valeur du point de sortie RolloverValue.

Si un compteur effectue un comptage progressif, lorsque la valeur du compteur atteint la valeur de rebouclage - 1, il passe à la valeur de rebouclage inverse lors de la réception du prochain comptage. Le point de rebouclage est défini sur 1.

Affiche la valeur du point de sortie RollunderValue.

Si un compteur est en comptage dégressif, lorsque le compteur atteint la valeur de rebouclage inverse, il passe sous la valeur de rebouclage - 1 lors de la réception du prochain comptage. Le point de rebouclage inverse est défini sur 1.

Affiche le nombre prédéfini de comptages à charger dans le compteur lorsque la fonction Charger est déclenchée.

Affiche le nombre prédéfini de tours à charger dans le compteur lorsque la fonction Charger est déclenchée.

Définit s’il faut calculer la moyenne en fonction du nombre d’impulsions ou sur une période de temps lors du calcul de la fréquence moyenne, de la largeur d’impulsion moyenne et de l’accélération moyenne.

Impulsions – Moyenne basée sur le nombre d’impulsions
Heure – Moyenne basée sur une période de temps

Définit le nombre d’impulsions nécessaires pour l’obtention de moyenne.

Ce paramètre est uniquement disponible lorsque Compteur - Obtention de moyenne est défini sur Impulsions.

Définit la durée en millisecondes pour l’obtention de moyenne.

Ce paramètre est uniquement disponible lorsque Compteur - Obtention de moyenne est défini sur Heure.

Indique s’il faut réinitialiser les valeurs dérivées du temps lorsque le compteur est réinitialisé.

Désactivé – Ne pas réinitialiser les valeurs dérivées du temps
Sélectionné – Réinitialiser les valeurs dérivées du temps

Indique s’il faut inverser la direction du compteur.

Désactivé – Ne pas inverser la direction du compteur
Sélectionné – Inverser la direction du compteur

Définit l’unité d’ingénierie à laquelle les valeurs de comptage, de fréquence et d’accélération des impulsions sont mises à l’échelle.

Par exemple, si l’unité d’ingénierie est « abc », les unités des points d’entrée mises à l’échelle sont les suivantes :

ScaledCount : abc
ScaledFrequency : abc/s
ScaledAccel : abc/s
2

Définit la valeur utilisée pour multiplier les valeurs de comptage, de fréquence et d’accélération en impulsions afin d’obtenir les valeurs mises à l’échelle en unités d’ingénierie.

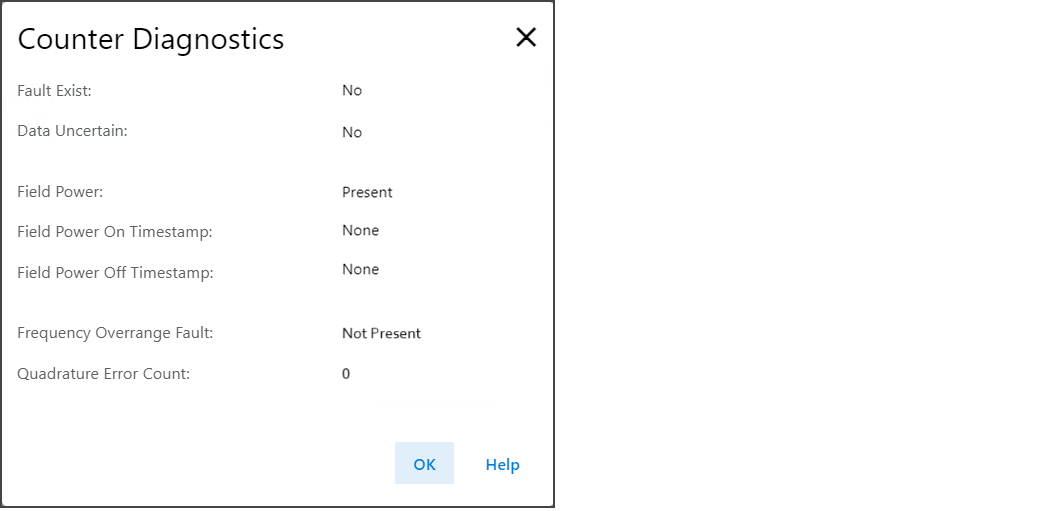

Ouvre la boîte de dialogue Diagnostic, qui contient des informations de diagnostic.
