Limite (LIMIT)
Ce tableau répertorie les automates et les applications qui prennent en charge cette instruction.
Architecture | Applications standard | Applications de sécurité |
|---|---|---|
Automates CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 et GuardLogix 5570 | Oui | Non |
Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Oui | Oui |
L'instruction LIMIT teste si la valeur Test se trouve dans la plage de limite Basse et limite Haute, comme indiqué dans l'organigramme LIMIT (Vrai).
CONSEIL:
Dans Logix Designer version 36, le mnémonique de cette instruction est passé de LIM à LIMIT.
Si l'un des opérande n’est pas un numéro (NAN), le .EnableOut est défini sur faux.
Langues disponibles
Diagramme à relais
Diagramme de bloc fonctionnel
Le diagramme de bloc fonctionnel prend en charge les éléments suivants :
Bloc FBD
Fonction FBD
CONSEIL:
La fonction FBD s’applique uniquement aux automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590.
Texte structuré
Cette instruction n'est pas disponible dans le texte structuré.
Opérandes
Il existe des règles de conversion de données pour combiner des types de données numériques dans une instruction. Reportez-vous à la section
Conversion des données
.Diagramme à relais
Opérande | Type de données Automates CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 et GuardLogix 5570 | Type de données Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Format | Description |
|---|---|---|---|---|
Low Limit | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | immédiat balise | Valeur de la limite basse. |
Test | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | immédiat balise | Valeur à tester avec les limites. |
High Limit | SINT INT DINT REAL | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | immédiat balise | Valeur de la limite haute. |
Diagramme de bloc fonctionnel
Bloc FBD
Opérande | Type de données | Format | Description |
|---|---|---|---|
LIMIT | FBD_LIMIT | balise | Structure LIMIT |
Structure FBD_LIMIT
Membres d'entrée | Type de données | Description |
|---|---|---|
EnableIn | BOOL | Activez l'entrée. Si défini sur faux, l’instruction n’est pas exécutée et les sorties ne sont pas mises à jour. La valeur par défaut est définie sur vrai. |
LowLimit | REAL | Valeur de la limite basse. |
Test | REAL | Valeur à tester avec les limites. |
HighLimit | REAL | Valeur de la limite haute. |
Membres de sortie | Type de données | Description |
|---|---|---|
EnableOut | BOOL | Indique si l'instruction est activée. |
Dest | BOOL | Définir sur vrai si le test de limite est vrai. Définir sur faux si le test de limite est faux. |
Fonction FBD
CONSEIL:
La fonction FBD s’applique uniquement aux automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590.
Opérandes d'entrée (broches gauches) | Type de données Automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590 | Description |
|---|---|---|
Limite basse | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | Valeur de la limite basse |
Test | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | Valeur à tester avec les limites. |
Limite haute | SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL | Valeur de la limite haute. |
Opérande de sortie (broche droite) | Type de données | Description |
|---|---|---|
Dest | BOOL | Définir sur vrai si le test de limite est vrai. Définir sur faux si le test de limite est faux. |
Reportez-vous aux fonctions FBD.
Fonctionnement
Cette section illustre le fonctionnement de l'instruction LIMIT.
Si Low Limit : | Et que la valeur du test est : | Alors EnableOut est : |
|---|---|---|
< or = to High Limit | égal à ou compris entre les limites différent de ou en dehors des limites | vrai faux |
> High Limit | égal à ou en dehors des limites différent de ou dans les limites | vrai faux |
La transition d'entiers signés d'un nombre positif maximal vers un nombre négatif maximal lorsque le bit le plus significatif est égal à vrai. Par exemple, dans les entiers 16 bit (type INT), l’entier positif maximal est 32 767, ce qui est représenté, en hexadécimal par 16#7FFF (les bits 0 à 14 sont tous vrais). Si ce nombre s'incrémente de un, le résultat est 16#8000 (le bit 15 est vrai). Pour les entiers signés, le nombre hexadécimal 16#8000 est égal à -32 768 en décimal. Incrémenter à partir de ce point jusqu'à ce que les 16 bits soient tous définis permet d'obtenir 16#FFFF, ce qui est égal à la valeur décimale -1.

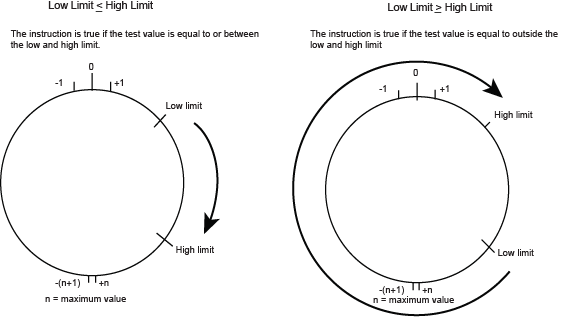

On peut représenter cela comme une ligne circulaire de nombres. L'instruction LIMIT démarre à Limite basse et s'incrémente dans le sens horaire jusqu'à atteindre Limite haute. Toute valeur Test dans la gamme horaire située entre Limite basse et Limite haute définit EnableOut sur vrai. Tout valeur Test dans la gamme horaire située entre High Limit et Low Limit définit EnableOut sur faux.
Si l'un des opérande n’est pas un numéro (NAN), le .EnableOut est défini sur faux.
Affecte les indicateurs d'état mathématique
Non
Défauts majeurs/mineurs
Aucun spécifique à cette instruction. Reportez-vous à la section Indexer via les tableaux pour consulter les défauts d'index par tableau.
Exécution
Diagramme à relais
Condition/état | Action entreprise |
|---|---|
Préscrutation | N/A |
La condition d'entrée d'échelon est égale à faux | Définir la condition de sortie d’échelon sur la condition d’entrée d’échelon. |
La condition d'entrée d'échelon est égale à vrai | Reportez-vous à Organigramme LIMIT (vrai) Si la sortie est vraie Définir la condition de sortie d'échelon sur vrai. ou bien Définir la condition de sortie d'échelon sur faux. |
Post-scrutation | N/A |
Diagramme de bloc fonctionnel
Bloc FBD
Condition/état | Action entreprise |
|---|---|
Préscrutation | N/A |
EnableIn est faux | Définir EnableOut sur EnableIn. |
EnableIn est vrai | Définir EnableOut sur EnableIn. Reportez-vous à l’organigramme LIM (vrai) Dest = sortie |
Première exécution de l'instruction | N/A |
Première scrutation de l'instruction | N/A |
Post-scrutation | N/A |
Fonction FBD
CONSEIL:
La fonction FBD s’applique uniquement aux automates CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 et ControlLogix 5590.
Condition/état | Action entreprise |
|---|---|
Préscrutation | N/A |
Scrutation normale | Reportez-vous à l’organigramme LIMIT (vrai) Dest = sortie |
Première exécution de l'instruction | N/A |
Première scrutation de l'instruction | N/A |
Post-scrutation | N/A |

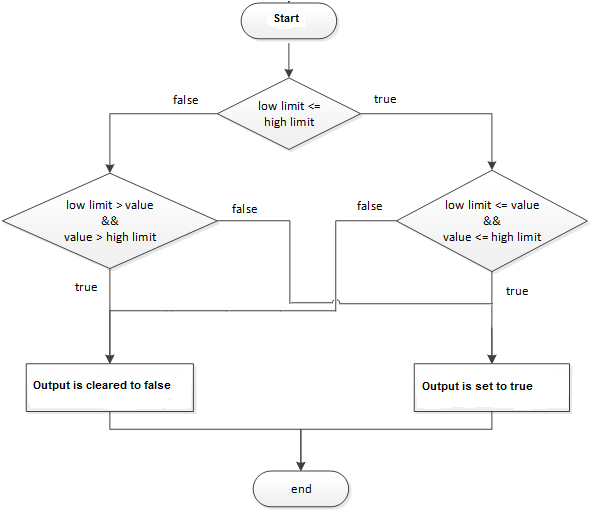

Organigramme LIMIT (vrai)
Exemples
Exemple 1 : Low Limit <= High Limit

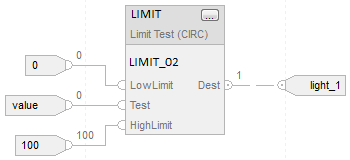

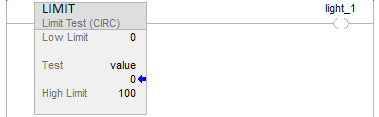

Lorsque la valeur Test est égale ou supérieure à Limite basse et que la valeur Test est inférieure ou égale à Limite haute, light_1 est défini.
Diagramme à relais
Diagramme de bloc fonctionnel
Bloc FBD
Fonction FBD
Exemple 2 : Low Limit > High Limit

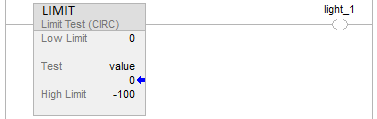

Lorsque la valeur est > ou = à 0 ou que la valeur est < ou = à -100, définir light_1 sur vrai. Lorsque la valeur est < à 0 et que la valeur est > à -100, définir light_1 sur faux.
Diagramme à relais
Diagramme de bloc fonctionnel
Bloc FBD
Fonction FBD
