Interfaz de usuario

Utilice la interfaz de usuario (IU) de
FactoryTalk Design Workbench
para crear proyectos, especificar los paneles que desea ver y, si es necesario, restablecer el diseño predeterminado.

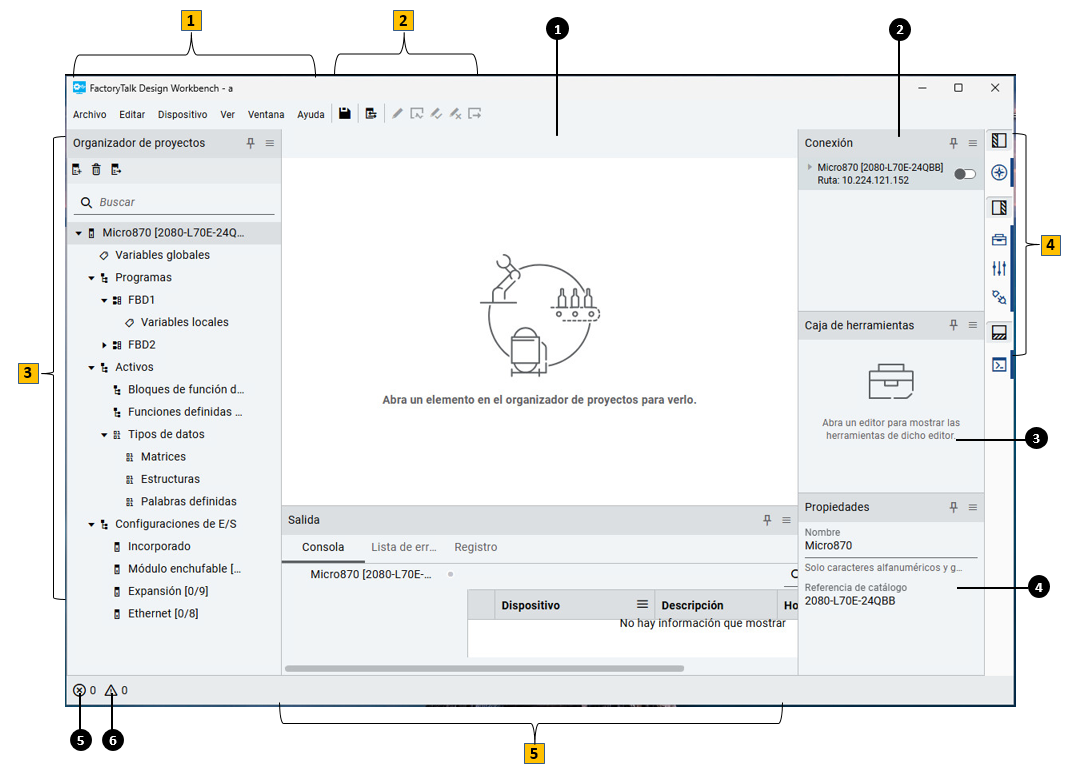

Interfaz de usuario de FactoryTalk Design Workbench
Interfaz de usuario de FactoryTalk Design Workbench
Elementos de la IU
Ítem
Nombre
Descripción
callout_orange1
Contiene los elementos de menú de
FactoryTalk Design Workbench
y de la ventana activa.
callout_orange2
Barra de herramientas
Contiene:
  • Los botones
    Guardar
    y
    Centro en línea
    .
  • La barra de herramientas de cambio de modo de ejecución (RMC) con botones para iniciar la edición en línea, probar, aceptar y finalizar los cambios durante RMC.
    Si los cambios de RMC están en curso, no se han probado o no se aceptan en una unidad de organización del programa (POU), los siguientes iconos aparecen junto a esa POU en el
    Organizador de proyectos
    para indicar los cambios:
    • Reanudar la edición de RMC indica que hay cambios de RMC en curso o no guardados. Antes de volver a conectarse al controlador, puede elegir reanudar la edición.
    • Reanudar las pruebas de RMC indica que las pruebas están en curso en una POU. Antes de volver a conectarse al controlador, puede optar por continuar probando la POU.
callout_orange3
Muestra los dispositivos, las configuraciones de E/S y los elementos del programa del proyecto en una vista de árbol organizada.
callout_orange4
Contiene los botones de alternancia que se utilizan para mostrar u ocultar paneles específicos.
callout_orange5
Contiene:
  • Una página
    Consola
    que muestra los dispositivos agregados, su estado de conexión y las entradas de registro.
  • Una página
    Lista de errores
    que muestra las descripciones, ubicaciones y marcas de hora de los errores, las advertencias y los mensajes.
  • Una página
    Registro
    que muestra las descripciones de registro y las marcas de hora.
callout1
Espacio de trabajo
Contiene las opciones que se utilizan para configurar dispositivos y compilar programas. El contenido varía en función de la página que abra.
callout2
Panel Conexión
Para cada dispositivo agregado, el panel
Conexión
contiene:
  • Nombre y número de catálogo del dispositivo.
  • La ruta de conexión utilizada para conectarse al dispositivo, si la hay.
  • El interruptor para conectarse al dispositivo o desconectarse de él.
  • La lista
    Modo de controlador
    para ver y cambiar el modo de conexión del controlador.
  • El botón
    Error
    para abrir la página de diagnóstico de errores del controlador
    Micro800
    .
  • El botón
    Seguridad
    para abrir las páginas para establecer, borrar o cambiar la contraseña del controlador.
callout3
Contiene los elementos lógicos y las instrucciones que se pueden agregar al editor de lenguajes abierto.
callout4
Muestra las propiedades de un elemento seleccionado.
Puede editar las propiedades en el panel
Propiedades
.
callout5
Indicador de error
Muestra el número total de errores del proyecto actual y cuenta únicamente los errores de las POU creadas y verificadas.
callout6
Indicador de advertencia
Muestra el número total de advertencias del proyecto actual y solo cuenta los errores de las POU creadas y verificadas.
