Espacio de trabajo de aplicación del controlador
El espacio de trabajo de aplicación del controlador es el área principal donde se pueden ver, configurar, supervisar y solucionar los problemas de los controladores
Micro800
en un proyecto FactoryTalk Design Workbench
.El espacio de trabajo de aplicación del controlador contiene el árbol
Controlador

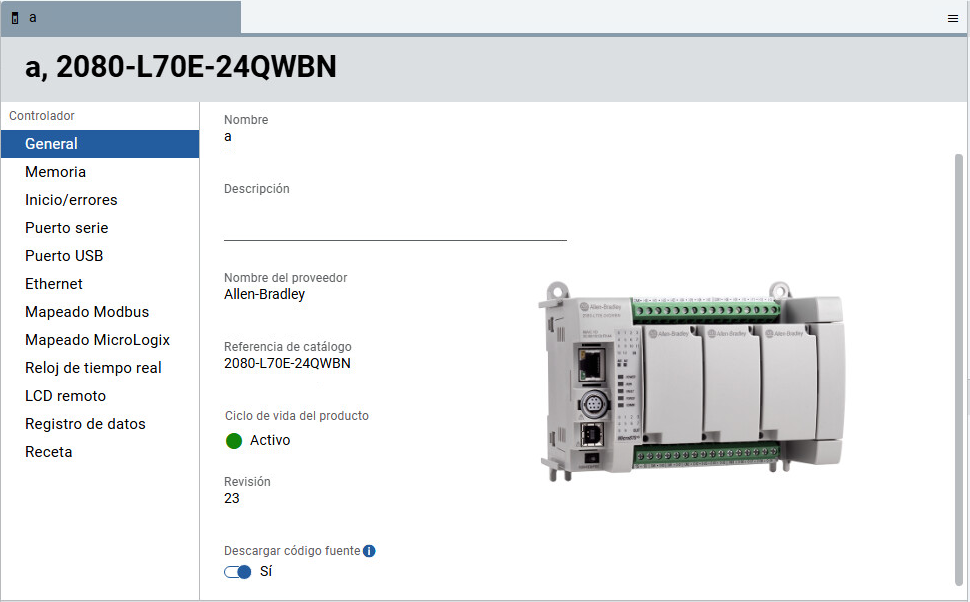

y las páginas de configuración del controlador.Árbol del controlador y página de configuración general de un controlador Micro870 L70E
Árbol del controlador
El árbol del
Controlador
muestra las configuraciones disponibles para un controlador Micro800
.Los nodos del árbol del
Controlador
varían según el tipo de controlador. En la siguiente tabla se enumeran los nodos del árbol del Controlador
.Nodo | Disponible para |
|---|---|
General | Todo |
Memoria | Todo |
Inicio/Error | Todo |
Puerto serie | Controladores Micro820 L20E, Micro850 L50E y Micro870 L70E |
Puerto USB | Controladores Micro820 L20E, Micro850 L50E y Micro870 L70E |
Ethernet | Controladores Micro820 L20E, Micro850 L50E y Micro870 L70E |
Mapeado Modbus | Controladores Micro820 L20E, Micro850 L50E y Micro870 L70E |
Mapeado MicroLogix | Controladores Micro850 L50E y Micro870 L70E |
Reloj de tiempo real | Todo |
Movimiento | Controladores 2080-L50E- xx QBB, 2080-L50E-xx QVB, y 2080-L70E-xx QBB(N) |
LCD remoto | Controladores Micro820 L20E, Micro850 L50E y Micro870 L70E |
Módulo LCD | Controladores Micro810 LC10 |
Registro de datos | Controladores Micro820 L20E, Micro850 L50E y Micro870 L70E
|
Receta | Controladores Micro820 L20E, Micro850 L50E y Micro870 L70ELa función Administrar receta está disponible cuando se agrega una tarjeta SD al controlador. |
Página de configuración del controlador
El contenido de las páginas de configuración del controlador varía en función del tipo de controlador y del nodo de árbol seleccionado. Use la página de configuración del controlador para:
- Ver y configurar los ajustes correspondientes del controlador actual.
- Cambiar el tamaño de la página.
