AHL (líneas de confirmación de ASCII)

La instrucción AHL define o restablece las líneas de control de protocolo de enlace RS-232 RTS (Request to Send) de su módem.

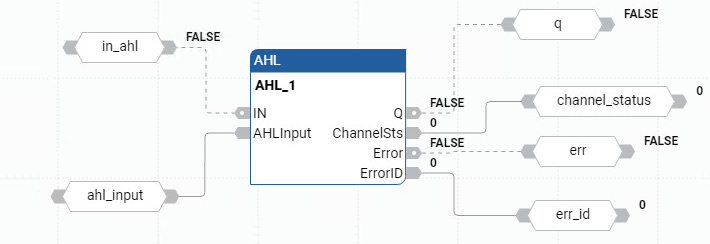

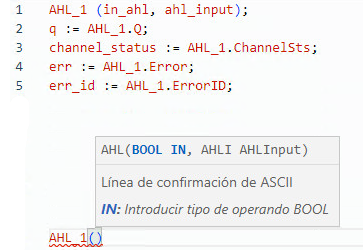

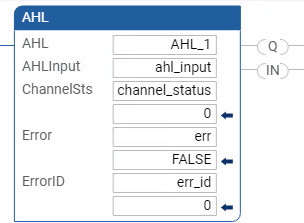

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de AHL
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
IN	Entrada	BOOL	Estado de entrada de línea. CIERTO: Cuando se detecta un flanco ascendente, se inicia el bloque de instrucción con la condición previa de que la última operación esté completa. FALSO: El bloque de instrucción está en espera.
AHLInput	Entrada	AHLI	El canal que se utilizará y el conjunto o restablecimiento de la línea de control RTS para el módem. Use el Tipo de datos AHLI para definir los parámetros de Canal, SetRts, ClrRts y Cancelar de AHLInput.
Q	Salida	BOOL	Indica si el conjunto o restablecimiento se ha completado. Las salidas de esta instrucción se actualizan de forma asíncrona desde la exploración del programa. La salida Q no se puede utilizar para volver a activar la instrucción ya que IN tiene el flanco activado. CIERTO: El bloque de funciones está completo. FALSO: El bloque de funciones no está completo.
ChannelSts	Salida	WORD	Muestra el estado actual (0000 a 001F) de las líneas de confirmación del canal especificado. Para obtener más información sobre el estado actual, consulte Tipo de datos AHLI.
Error	Salida	BOOL	Indica la existencia de una condición de error. CIERTO: Se ha detectado un error. FALSO: No hay error.
ErrorID	Salida	UINT	Un número único que identifica el error. Los errores de esta instrucción se definen en códigos de error ABL.

Códigos de error AHL
Código de error	Descripción del error
03	La transmisión no se puede completar porque la señal de borrar al enviar se ha perdido.
06	Se ha detectado un parámetro no válido.
07	No se puede completar el envío o recepción ASCII porque la configuración del canal se ha cerrado mediante el cuadro de diálogo de configuración del canal.
08	No se puede completar la escritura ASCII porque ya hay una transmisión ASCII en progreso.
09	La comunicación ASCII solicitada no es compatible con la configuración actual del canal.
10	La cancelación se ha configurado; deteniendo la ejecución de la instrucción. No se necesita ninguna acción.
11	La longitud solicitada de la cadena no es válida, es un número negativo, es mayor que 82 o es 0. Se aplica a los bloques de funciones ARD y ARL.
13	El valor solicitado (.LEN) en el bloque de control es un número negativo o un valor mayor que el tamaño de cadena almacenado en la cadena de origen. Se aplica a los bloques de funciones AWA y AWT.
14	El bloque de funciones ACL se ha cancelado.
16	El puerto serie no es compatible con las líneas de control RTS o CTS.

Ejemplos de AHL
