ARL (línea de lectura ASCII)

La instrucción ARL lee una línea de caracteres ASCII del búfer, incluidos los caracteres de fin, y los almacena en una cadena.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

Parámetros de ARL
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
IN	Entrada	BOOL	Estado de entrada de línea. CIERTO: Cuando se detecta un flanco ascendente, se inicia el bloque de instrucción con la condición previa de que la última operación esté completa. FALSO: El bloque de instrucción está en espera.
ARLInput	Entrada	Tipo de datos ARDARL	Lee una línea de caracteres ASCII del búfer. El número máximo es 82. Use el tipo de datos ARDARL para definir los parámetros Channel, Length y Cancel de ARDLInput.
Q	Salida	BOOL	Indica si la línea de lectura en el búfer de entrada está en curso o completada. Las salidas de esta instrucción se actualizan de forma asíncrona desde la exploración del programa. La salida Q no se puede utilizar para volver a activar la instrucción ya que IN tiene el flanco activado. CIERTO: El bloque de funciones está completo. FALSO: El bloque de funciones no está completo.
Destination	Salida	ASCIILOCADDR	Elemento de cadena en que se almacenan los caracteres.
NumChar	Salida	UINT	El número de caracteres en la línea, incluyendo el carácter de fin.
Error	Salida	BOOL	Indica la existencia de una condición de error. CIERTO: Se ha detectado un error. FALSO: No hay error.
ErrorID	Salida	UINT	Un número único que identifica el error. Los errores de esta instrucción se definen en códigos de error ABL.

Códigos de error ARL
Código de error	Descripción del error
03	La transmisión no se puede completar porque la señal de borrar al enviar se ha perdido.
06	Se ha detectado un parámetro no válido.
07	No se puede completar el envío o recepción ASCII porque la configuración del canal se ha cerrado mediante el cuadro de diálogo de configuración del canal.
08	No se puede completar la escritura ASCII porque ya hay una transmisión ASCII en progreso.
09	La comunicación ASCII solicitada no es compatible con la configuración actual del canal.
10	La cancelación se ha configurado; deteniendo la ejecución de la instrucción. No se necesita ninguna acción.
11	La longitud solicitada de la cadena no es válida, es un número negativo, es mayor que 82 o es 0. Se aplica a los bloques de funciones ARD y ARL.
13	El valor solicitado (.LEN) en el bloque de control es un número negativo o un valor mayor que el tamaño de cadena almacenado en la cadena de origen. Se aplica a los bloques de funciones AWA y AWT.
14	El bloque de funciones ACL se ha cancelado.
16	El puerto serie no es compatible con las líneas de control RTS o CTS.

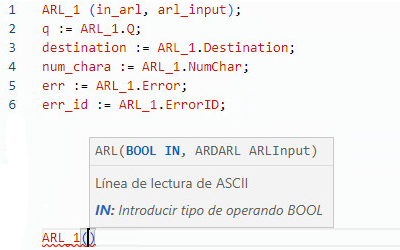

Ejemplos de ARL
