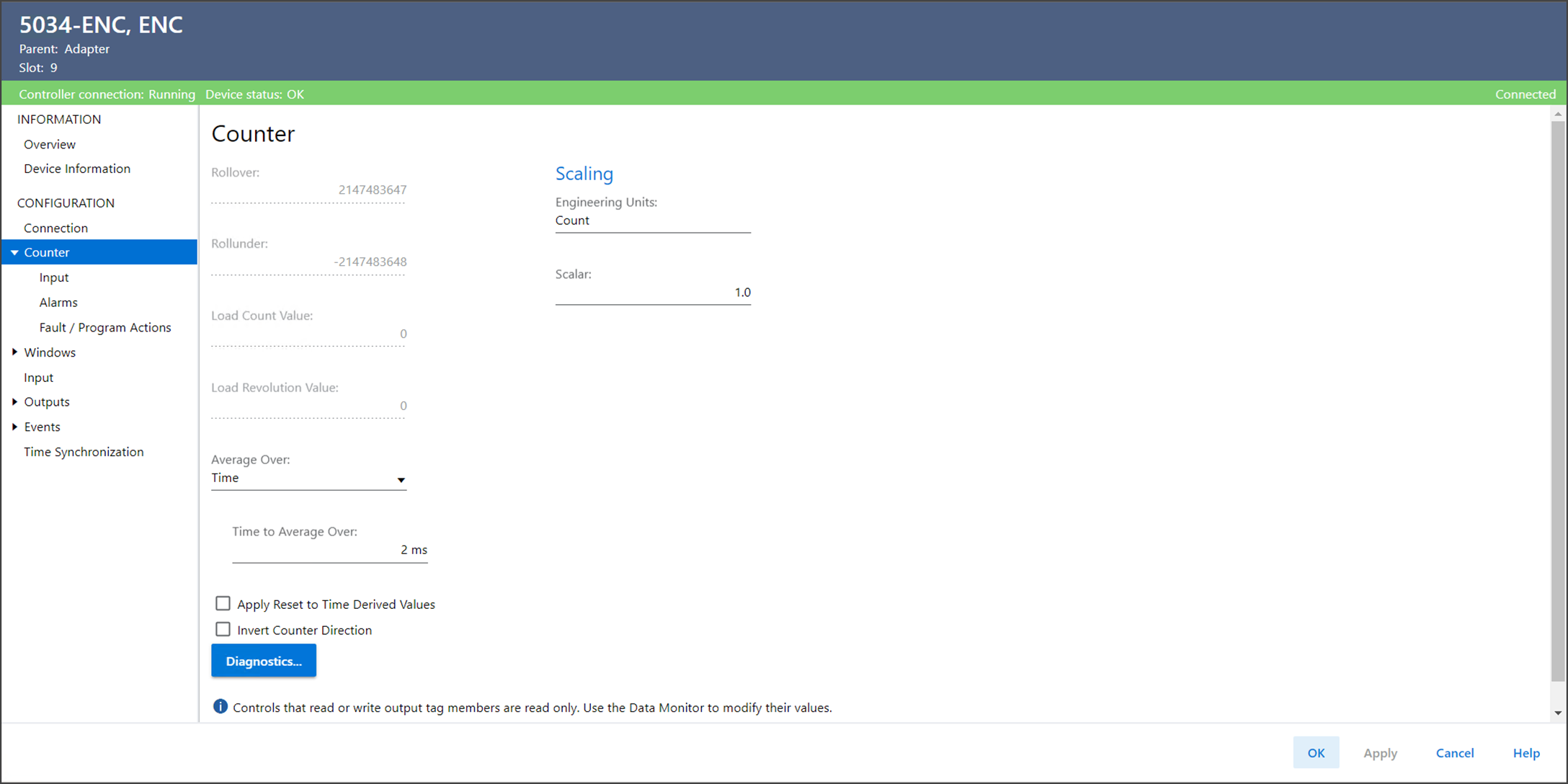

Ansicht „Counter“ (Zähler)

„Counter“ (Zähler) ist nur verfügbar, wenn Sie die Option „HSC“ für den Parameter „Encoder Type (Encoder-Typ)“ im Dialogfeld „Device Definition“ (Gerätedefinition) auswählen.

„Counter“ (Zähler) zeigt eine Zusammenfassung für die Konfiguration des Modulzählers an.

Die Ansicht „Counter“ (Zähler) umfasst die folgenden Parameter:

Parameter	Beschreibung
Rollover (Umlauf)	Zeigt den Wert des Ausgangs-Tags „RolloverValue“ an. Wenn ein Zähler aufwärts zählt und der Zählwert den Umlaufwert 1 erreicht, springt der Zähler beim Empfang des nächsten Zählwerts auf den Unterlaufwert. Das Umlauf-Tag wird auf 1 gesetzt.
Rollunder (Unterlauf)	Zeigt den Wert des Ausgangs-Tags „RollunderValue“ an. Wenn ein Zähler abwärts zählt und der Zählwert den Unterlaufwert erreicht, springt der Zähler beim Empfang des nächsten Zählwerts auf den Umlaufwert 1. Das Unterlauf-Tag wird auf 1 gesetzt.
Load Count Value (Zählwert laden)	Zeigt die voreingestellte Anzahl von Zählwerten an, die beim Auslösen der Funktion „Load“ (Laden) in den Zähler geladen werden.
Load Revolution Value (Umdrehungswert laden)	Zeigt die voreingestellte Anzahl von Umdrehungen an, die beim Auslösen der Funktion „Load“ (Laden) in den Zähler geladen werden.
Average Over (Durchschnitt über)	Gibt an, ob der Durchschnitt beim Berechnen von durchschnittlicher Frequenz, Impulsdauer und Beschleunigung basierend auf der Anzahl von Impulsen oder einem bestimmten Zeitraum definiert wird. „Pulses“ (Impulse) – Durchschnitt basiert auf der Anzahl von Impulsen. „Time“ (Zeit) – Durchschnitt basiert auf einem bestimmten Zeitraum.
Pulses to Average Over (Impulse zu Durchschnitt über)	Definiert die Anzahl von Impulsen für den Durchschnitt. Diese Einstellung ist nur verfügbar, wenn „Counter Average Over“ (Durchschnitt bestimmen über – Zähler) auf „Pulses“ (Impulse) gesetzt ist.
Time to Average Over (Zeit für Durchschnitt über)	Definiert die Dauer (in Millisekunden) für den Durchschnitt. Diese Einstellung ist nur verfügbar, wenn „Counter Average Over“ (Durchschnitt bestimmen über – Zähler) auf „Time“ (Zeit) gesetzt ist.
Apply Reset to Time Derived Values (Zurücksetzung auf zeitlich abgeleitete Werte anwenden)	Gibt an, ob die zeitlich abgeleiteten Werte beim Zurücksetzen des Zählers zurückgesetzt werden. Nicht ausgewählt – Zeitlich abgeleitete Werte werden nicht zurückgesetzt. Ausgewählt – Zeitlich abgeleitete Werte werden zurückgesetzt.
Invert Counter Direction (Zählerrichtung invertieren)	Gibt an, ob die Zählerrichtung umgekehrt wird. Nicht ausgewählt – Zählerrichtung wird nicht umgekehrt. Ausgewählt – Zählerrichtung wird umgekehrt.
Engineering Units (Technische Einheiten)	Definiert die technische Einheit, auf die die Zähl-, Frequenz- und Beschleunigungswerte in Impulsen skaliert werden. Wenn die technische Einheit beispielsweise „abc“ ist, lauten die Einheiten der skalierten Eingangs-Tags wie folgt: ScaledCount: abc ScaledFrequency: abc/s ScaledAccel: abc/s 2
Scalar (Skalar)	Definiert den Wert, mit dem Zähl-, Frequenz- und Beschleunigungswerte in Impulsen multipliziert werden, um die skalierten Werte in technischen Einheiten zu erhalten.

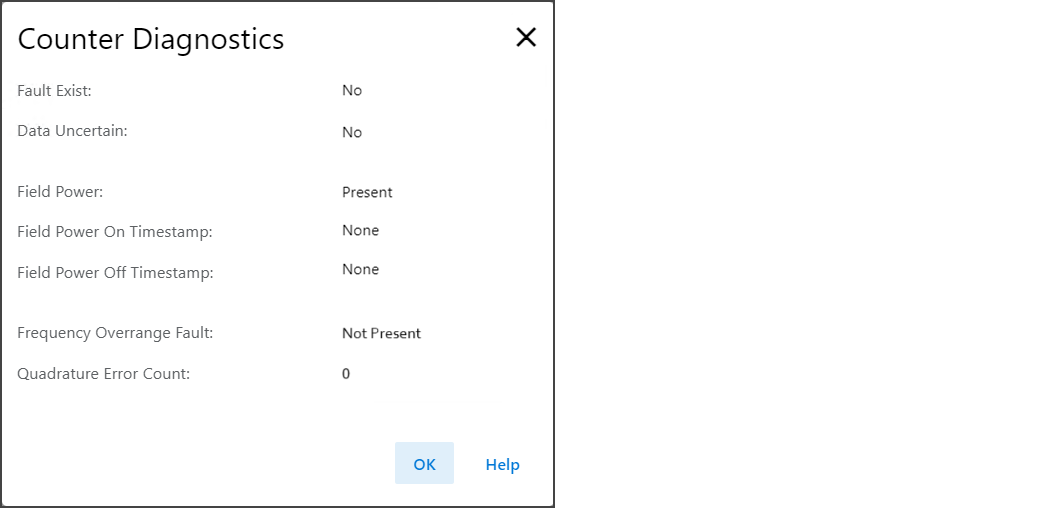

Diagnostics (Diagnose)	Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das Diagnoseinformationen enthält.
