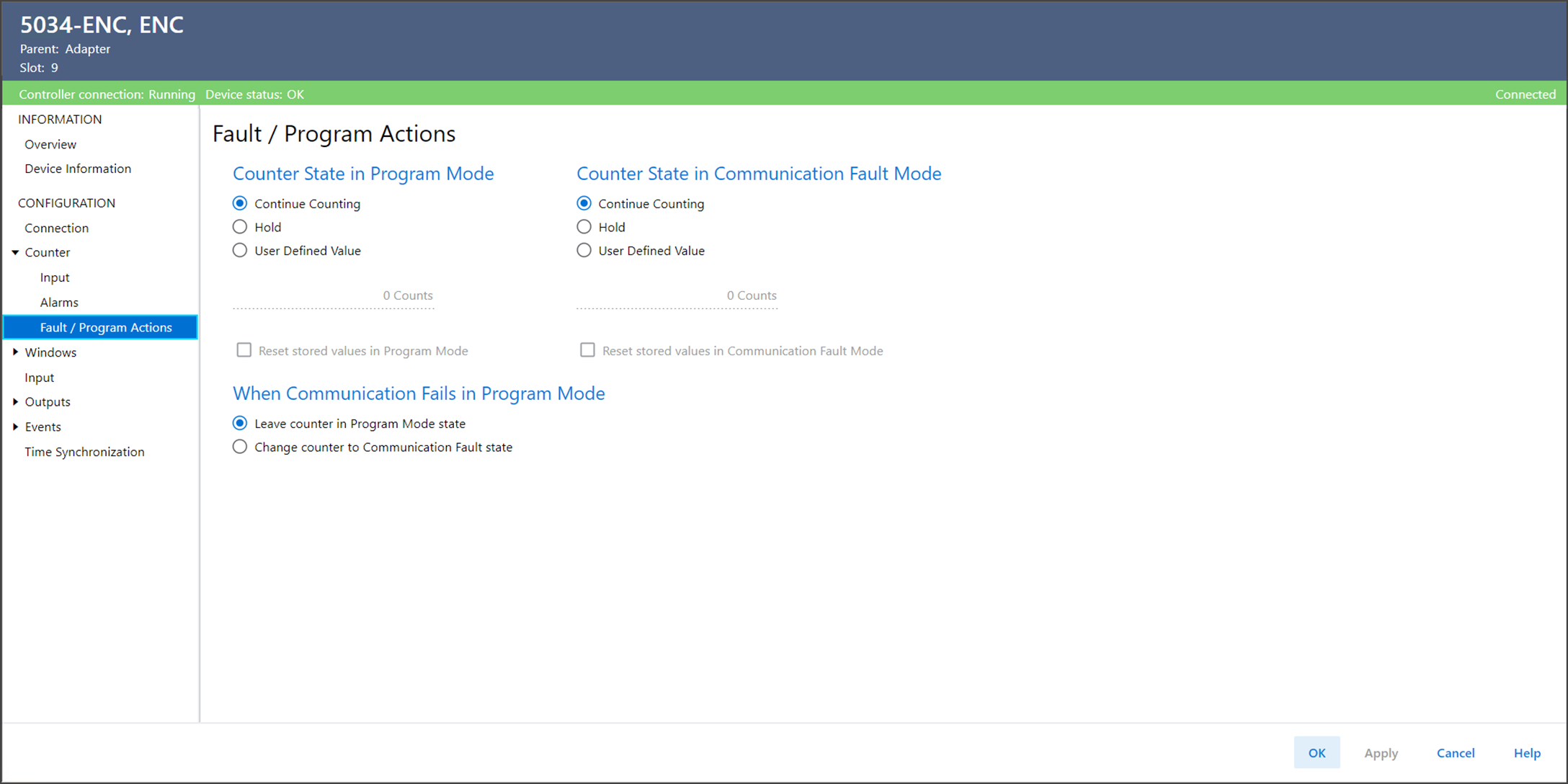

Ansicht „Counter – Fault/Program Actions“ (Zähler – Fehler-/Programmaktionen)

Bestimmt das Verhalten des Zählers, wenn die Steuerung in den Programm- oder Sperrmodus wechselt. Im Programm- oder Sperrmodus werden Zähler von der Steuerung ignoriert und der Zähler verhält sich wie folgt:

Continue counting (Zählung fortsetzen)
Hold (Halten) – Beibehalten des letzten Zählwerts und Wiederaufnahme der Zählung ab diesem Zählwert, wenn die Steuerung in den Run-Modus wechselt.
User-defined value (Benutzerdefinierter Wert) – Legen Sie den Zählwert auf den benutzerdefinierten Wert fest und setzen Sie die Zählung ab diesem Wert fort, wenn die Steuerung in den Run-Modus wechselt.

Definiert den Zählwert, wenn „Counter State in Program Mode (Zählerzustand im Programm-Modus)“ als benutzerdefinierter Wert ausgewählt ist.

Bestimmt, ob die gespeicherten Werte zurückgesetzt werden, wenn die Steuerung in den Programm- oder Sperrmodus wechselt.

Bestimmt, was mit dem Zähler geschieht, nachdem ein Kommunikationsfehler aufgetreten ist und das Modul in den Kommunikationsfehlermodus wechselt.

Continue counting (Zählung fortsetzen)
Hold (Halten) – Beibehalten des letzten Zählwerts und Wiederaufnahme der Zählung ab diesem Zählwert, wenn die Steuerung in den Run-Modus wechselt.
Benutzerdefinierter Wert – Legen Sie den Zählwert auf den benutzerdefinierten Wert fest und setzen Sie die Zählung ab diesem Wert fort, wenn die Steuerung in den Run-Modus wechselt.

Definiert den Zählwert, wenn „Counter State in Communication Fault Mode (Zählerzustand im Kommunikationsfehlermodus)“ als benutzerdefinierter Wert ausgewählt ist.

Bestimmt, ob die gespeicherten Werte zurückgesetzt werden, nachdem ein Kommunikationsfehler aufgetreten ist und das Modul in den Kommunikationsfehlermodus wechselt.

Bestimmt die Zähleraktion, falls die Kommunikation im Programm-Modus fehlschlägt.

Leave counter in Program Mode state (Zähler im Programm-Modus-Zustand belassen) – Folgen Sie dem Verhalten für den Programm-Modus.
Change counter to Communication Fault state (Zähler in Kommunikationsfehlerzustand versetzen) – Folgen Sie dem Verhalten für den Kommunikationsfehlermodus.
