Ansicht „Axes“ (Achsenansicht)
Verwenden Sie „Axes“ (Achsen), um die Achsen für das Gerät anzuzeigen oder zu
konfigurieren.

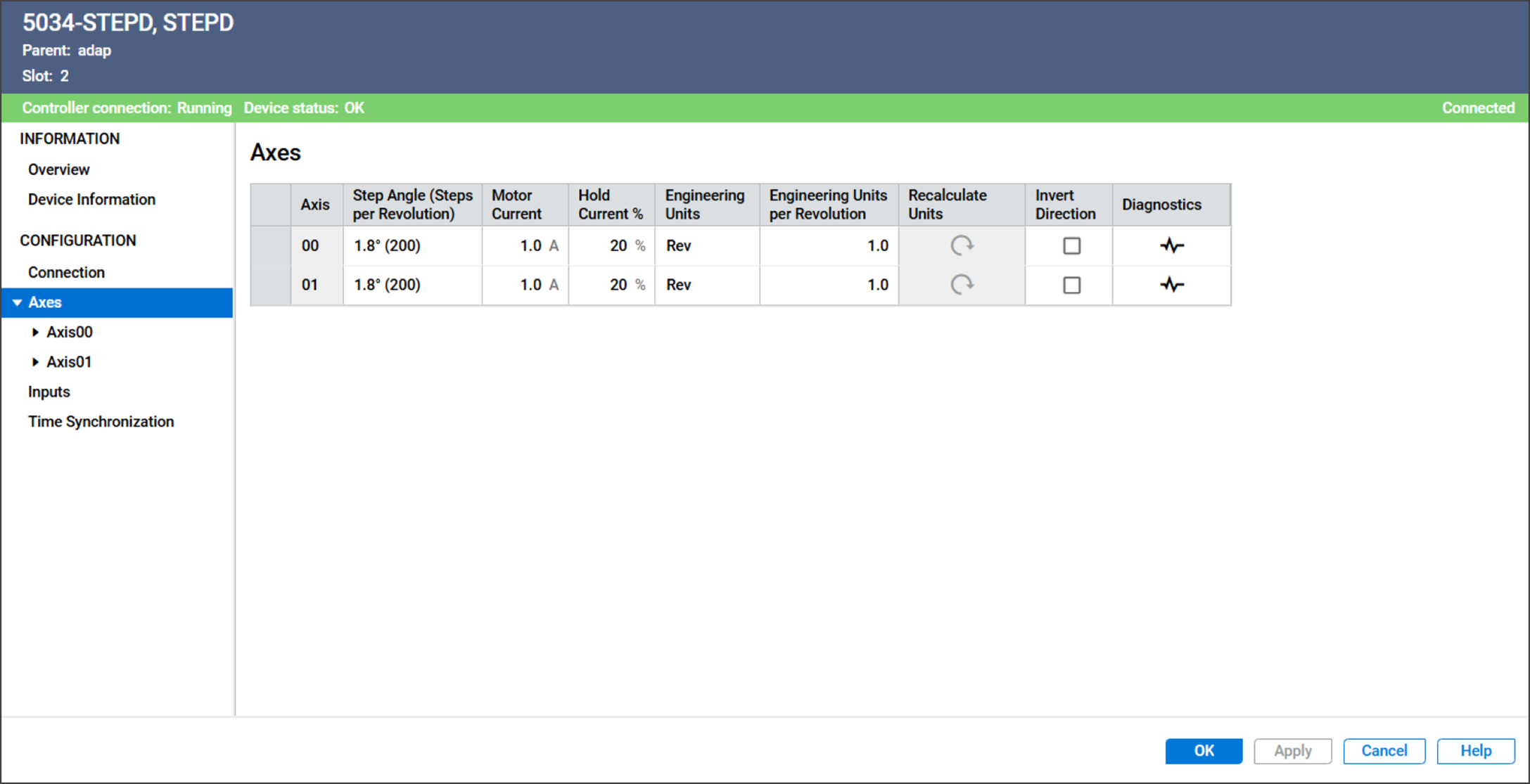

Ansicht „Axes“ (Achsenansicht) – Beispiel
Die Ansicht „Axes“ (Achsen) enthält diese Parameter:
Parameter | Beschreibung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Axes (Achse) | Zeigt die Achsennummer an, auf die sich diese Konfiguration
bezieht. | |||||||||
Step Angle (Steps per Revolution) Schrittwinkel (Schritte pro Umdrehung) | Gibt den Bewegungsgrad für jeden Schritt an, den der Motor
ausführt.
| |||||||||
Motor Current (Motorstrom) | Gibt den Dauerstrom an, der dem Motor zugeführt wird, wenn der
Motor in Bewegung ist. Gültige Werte sind 0,1 bis 4,0 A | |||||||||
Hold Current % (Aktuellen %-Wert halten) | Gibt den Prozentsatz des Motorstroms an, der aufzubringen ist, um
das Haltemoment aufrechtzuerhalten, während die Achse
stillsteht. Gültige Werte sind 0 bis 100 %. | |||||||||
Engineering Units (Technische Einheiten) | Gibt die Maßeinheit für Position oder Abstand an. Gültige Werte sind Textzeichenfolgen. Die Zeichenfolge wird für
die folgenden Felder verwendet:
| |||||||||
Engineering Units per Revolution (Technische Einheiten pro
Umdrehung) | Gibt die Anzahl der technischen Einheiten für eine Umdrehung an.
Das Modul verwendet diesen Wert, um Positions-, Drehzahl- und
Beschleunigungsparameter zwischen Umdrehungen und technischen
Einheiten umzurechnen. | |||||||||
Recalculate Units (Einheiten neu berechnen) | Wenn die technischen Einheiten pro Umdrehung geändert werden,
verwenden Sie diese Schaltfläche, um die Werte für diese
Konfigurationsparameter automatisch neu zu berechnen:
| |||||||||
Invert Direction (Richtung umkehren) | Legt fest, ob die logische Motorrichtung invertiert werden soll,
um Installations- oder mechanische Ausrichtungsunterschiede zu
berücksichtigen.
| |||||||||
Diagnostics (Diagnose) | Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das
Diagnoseinformationen enthält. |
