Ansicht „Axisxx“ (Achsenansicht)
Verwenden Sie „Axis“ (Achse), um eine bestimmte Achse für das Gerät anzuzeigen oder zu
konfigurieren.

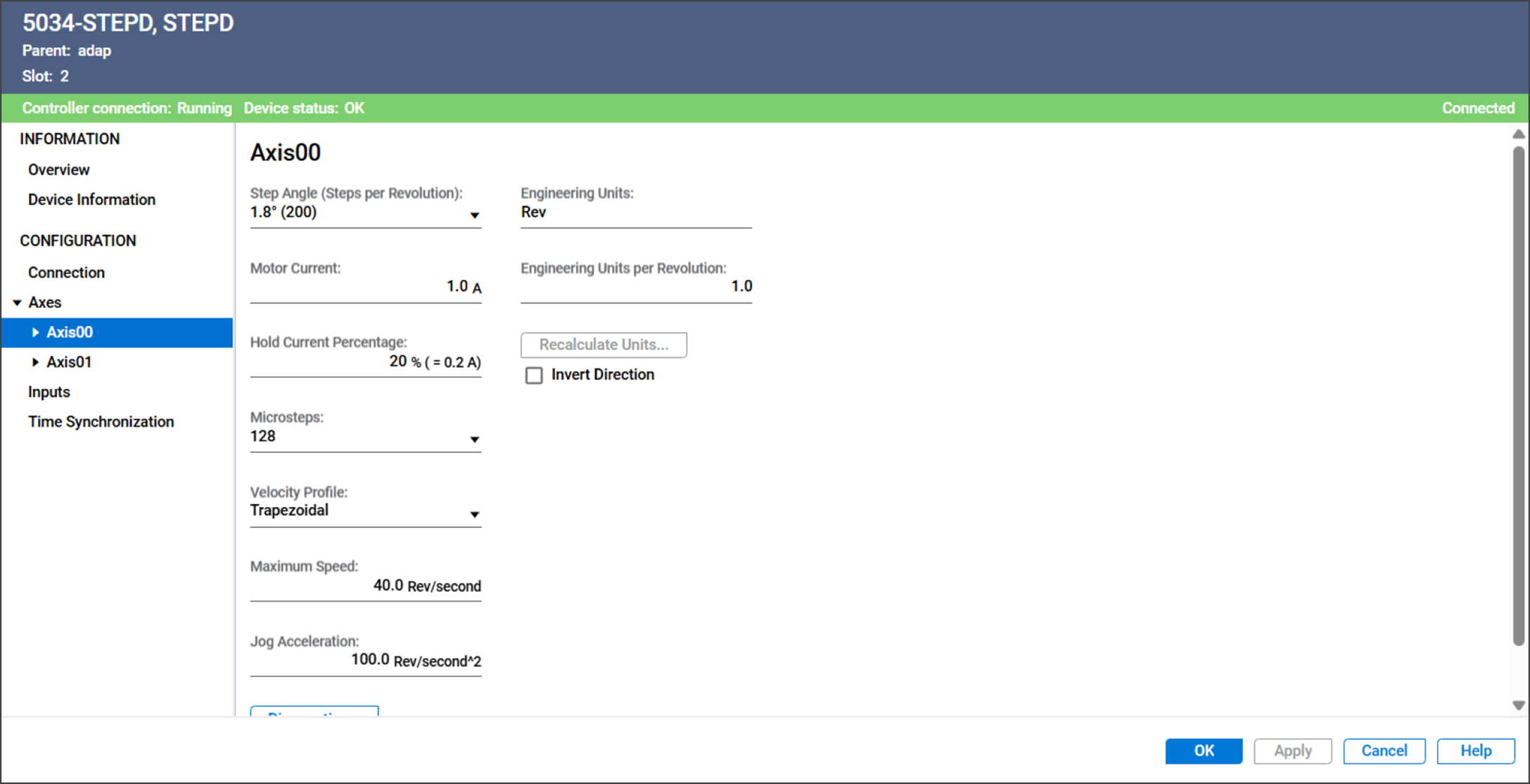

Ansicht „Axisxx“ (Achsenansicht) – Beispiel
Die Ansicht „Axisxx“ (Achsen) enthält diese Parameter:
Parameter | Beschreibung | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Step Angle (Steps per Revolution) Schrittwinkel (Schritte pro Umdrehung) | Bestimmt den Bewegungsgrad jedes Schritts, den der Motor
ausführt.
| |||||||||
Motor Current (Motorstrom) | Gibt den Dauerstrom an, der dem Motor zugeführt wird, wenn der
Motor in Bewegung ist. Zulässige Werte sind 0,1 bis 4,0 A | |||||||||
Hold Current Percentage (Aktuellen Prozentsatz halten) | Gibt den Prozentsatz des Motorstroms an, der angelegt wird, um
das Haltemoment aufrechtzuerhalten, während die Achse
stillsteht. Gültige Werte sind 0 bis 100%. | |||||||||
Microsteps (Mikroschritte) | Bestimmt die Anzahl der Mikroschritte, die einem vollen
Motorschritt entspricht. Gültige Werte sind 1, 2, 4, 8, 16, 32, 64, 128 und 256 | |||||||||
Velocity Profile (Geschwindigkeitsprofil) | Bestimmt das Geschwindigkeitsprofil, das für Bewegungsbefehle
verwendet werden soll.
| |||||||||
Maximum Speed (Maximale Geschwindigkeit) | Legt die maximale Geschwindigkeit fest, mit der sich die Achse
bewegen darf. Wenn die Sollgeschwindigkeit die maximale Drehzahl überschreitet,
wird die tatsächliche Geschwindigkeit auf die maximale Drehzahl
begrenzt und I.Axisxx.OverspeedAlarm wird auf 1 gesetzt. Der Wert ist in technischen Einheiten pro Sekunde angegeben. | |||||||||
Jog Acceleration (Jog-Beschleunigung) | Gibt die Änderungsrate der Geschwindigkeit für den Jog-Befehl
an. Der Wert wird in technischen Einheiten pro Sekunde
angegeben. 2 | |||||||||
Engineering Units (Technische Einheiten) | Gibt die Maßeinheit für die Position oder den Abstand an. Gültige Werte sind Textzeichenfolgen. Die Zeichenfolge wird für
die folgenden Felder verwendet:
| |||||||||
Engineering Units Per Revolution (Technikeinheiten pro
Umdrehung) | Gibt die Anzahl der technischen Einheiten für eine Umdrehung an.
Das Modul verwendet diesen Wert, um Positions-, Drehzahl- und
Beschleunigungsparameter zwischen Umdrehungen und technischen
Einheiten umzurechnen. | |||||||||
Recalculate Units (Einheiten neu berechnen) | Wenn die technischen Einheiten pro Umdrehung geändert werden,
verwenden Sie diese Schaltfläche, um die Werte für diese
Konfigurationsparameter automatisch neu zu berechnen:
| |||||||||
Invert Direction (Richtung umkehren) | Legt fest, ob die logische Motorrichtung invertiert werden soll,
um Installations- oder mechanische Ausrichtungsunterschiede zu
berücksichtigen.
| |||||||||
Diagnostics (Diagnose) | Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das
Diagnoseinformationen enthält. |
Axisxx Diagnostics
Um die Axisxx-Diagnose anzuzeigen, wählen Sie „Diagnose“ in der Ansicht „Achsen“ oder „Axisxx“ aus.
Axisxx Diagnostics Beispiel
