Connection 視圖
使用 Connection 定義控制器對裝置的行為。
重要:
對於 PointMax 安全 I/O 模組，應在 Safety 視圖上設定請求封包間隔。
- 選擇 Unicast 或 Multicast 連線，以便在 EtherNet/IP 網路上使用。請參閱單點傳播或多點播送連線 以瞭解詳情。
- 檢視連線故障的原因。提示:若有連線故障，Connection Fault 區域會顯示錯誤代碼及描述，協助您進行模組的故障檢測。請參閱模組故障檢測 以瞭解詳情。
- 將該模組抑制。請參閱模組抑制 以瞭解詳情。
- 設定當控制器處於執行模式時連線失敗的故障回應。
- 啟用或停用 Automatic Diagnostics。注意:若您未啟用 Automatic Diagnostics，裝置不會將診斷發佈至 FactoryTalk Alarms and Events。

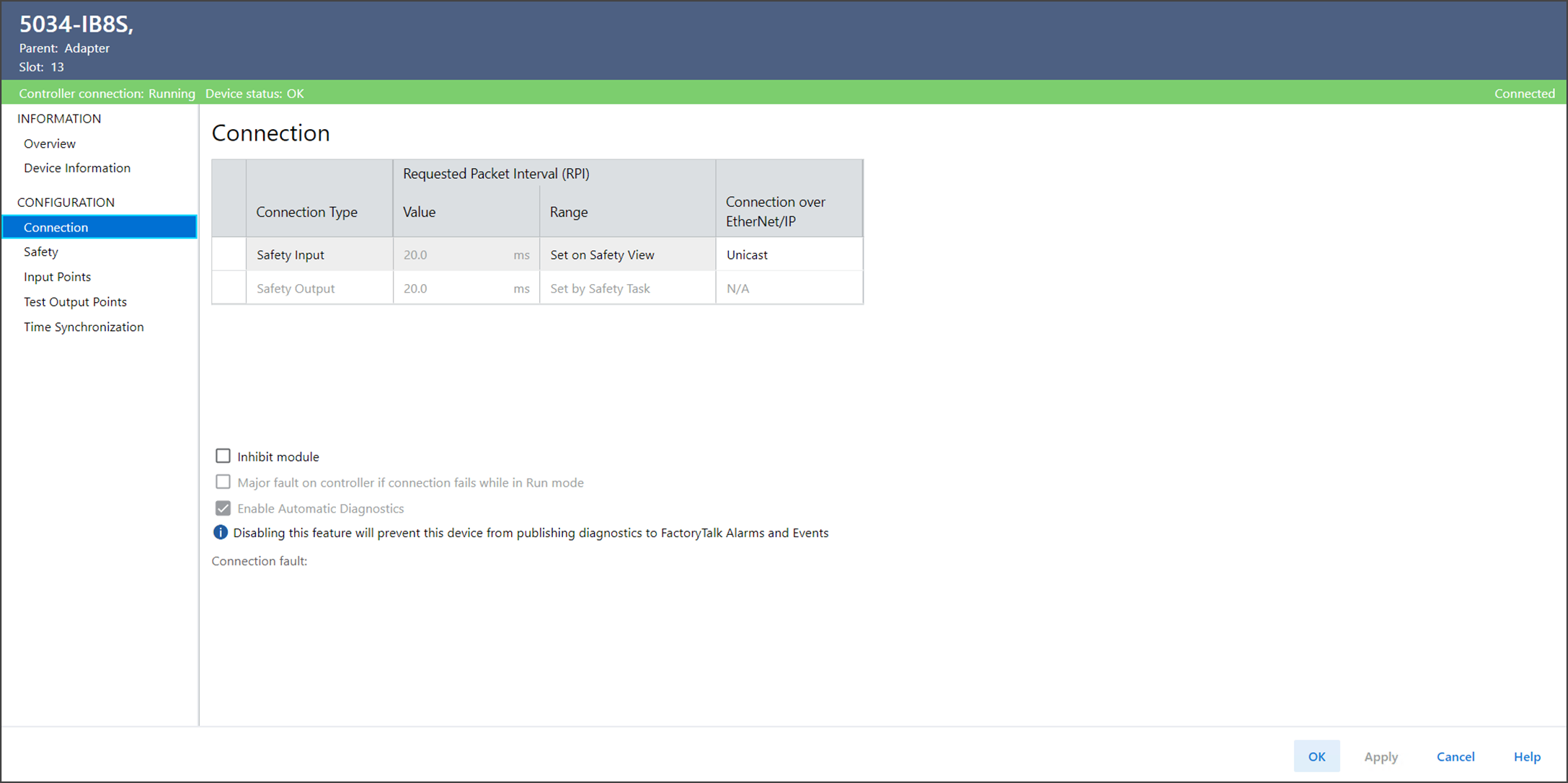

Connection 視圖範例
透過 EtherNet/IP 的連線
PointMax I/O 安全模組支援 Connection over EtherNet/IP 參數。
- 使用安全輸入資料時，您可選擇 Unicast 或 Multicast。
- 使用安全輸出資料時，將連線設定為 Unicast，隨後顯示 N/A。您無法變更此參數。
