Aplicação de visualização para CFR-21 com FactoryTalk Optix

Aplicação base de visualização para CFR-21 com FactoryTalk Optix para controladores Logix, com possibilidade de integração para outros controladores. - [Tempo de implementação: 10 minutos]
Innovation Center Home
data visualization concept with some graph and chart analysis with team people and modern isometric flat style_ADO-346424758
Innovation Center LOGO
Innovation Center Home Page


O que esta aplicação faz?

O Regulamento CFR, Título 21, Parte 11 é composto por duas subpartes principais, Registros eletrônicos e Assinaturas eletrônicas, que fornecem diretrizes que as empresas regulamentadas devem seguir minimamente para alcançar o nível de integridade, confiabilidade e consistência de registros e assinaturas eletrônicos aceitáveis pela Food and Drug Administration (FDA). A conformidade com a Parte 11 do regulamento requer uma combinação de procedimentos de gerenciamento e sistemas de computador sólidos que atendam ao aspecto técnico da diretriz, como segurança de aplicativos, trilhas de auditoria e proteção por senha.

A Rockwell Automation trabalha com o setor de ciências biológicas para confirmar que produtos como o FactoryTalk Optix incluem recursos capazes de atender aos requisitos técnicos da norma CFR, Título 21, Parte 11. Como tal, o FactoryTalk Optix Studio é flexível e configurável para atender aos vários POPs e implementações necessárias para facilitar a conformidade com esse regulamento. No entanto, a segurança e os procedimentos operacionais padrão (POPs) de cada cliente para cumprir esse regulamento são diferentes.

https://literature.rockwellautomation.com/idc/groups/literature/documents/wp/secur-wp005_-en-p.pdf



Caracteristicas Gerais

O FactoryTalk Optix Studio é um ambiente de desenvolvimento integrado com estrutura de módulos funcionais para projetar e compilar aplicativos HMI ou de Internet das Coisas (Internet of Things, IoT). O FactoryTalk Optix Studio inclui uma biblioteca de objetos predefinidos que dão suporte ao design modular de interfaces gráficas, recursos e operações lógicas de um aplicativo HMI. Usando scripts específicos da linguagem C#, você pode automatizar várias ações na fase de design e adicionar funções personalizadas aos projetos.

O FactoryTalk Optix Studio está disponível como um ambiente de desenvolvimento de área de trabalho e da Web usado para compilar Aplicativos FactoryTalk Optix e implementá-los em sistemas clientes. Você acessa o editor da Web FactoryTalk Optix Studio por meio do FactoryTalk Hub.

Você desenvolve e compila Aplicativos FactoryTalk Optix no FactoryTalk Optix Studio. Os aplicativos compilados podem ser implementados em sistemas clientes Windows® ou Linux ou dispositivos fechados da Rockwell Automation, como o OptixPanel ou o módulo de computação de borda incorporado.

Ao encontrar a arquitetura certa para usar em um sistema em conformidade com o Regulamento CFR, Título 21, Parte 11, é importante estabelecer como o sistema e seus dados serão mantidos em operação. Em soluções prontas para uso a fim de proteger o acesso, os dispositivos fechados da Rockwell Automation, como o OptixPanel e o módulo de computação de borda incorporado, são projetados para limitar o acesso ao sistema operacional e aos arquivos dos dispositivos. Em alguns casos, pode ser preferível aproveitar os sistemas internos de TI para políticas padronizadas de segurança e gerenciamento de dados. Aqui, o FactoryTalk® Optix permite a integração com sistemas mantidos por um administrador de TI para que os controles automatizados e processuais de TI apropriados possam ser implementados. No caso de sistemas clientes Windows® ou Linux, a TI seria responsável por implementar as políticas e permissões apropriadas para limitar o acesso.

AHIC Download ICON VF.png

Downloads

Importante: Será necessário aceitar os Termos e Condições para cada download.

Arquivos para download ›
Legal Disclaimer Acceptance. ROCKWELL AUTOMATION WILL PROVIDE ACCESS TO ROCKWELL PRODUCTS (BEST PRACTICES, APPLICATIONS AND KNOWLEDGE) ON THE CONDITION THAT YOU ACCEPT AND COMPLY WITH THE FOLLOWING TERMS AND CONDITIONS. YOU ACCEPT AND AGREE TO BE BOUND BY THE TERMS OF THIS AGREEMENT BY DOWNLOADING, INSTALLING, COPYING, OR OTHERWISE USING PRODUCTS. IF YOU ARE ACCEPTING THESE TERMS ON BEHALF OF ANOTHER PERSON, COMPANY, OR OTHER LEGAL ENTITY, YOU REPRESENT AND WARRANT THAT YOU HAVE FULL AUTHORITY TO BIND THAT PERSON, COMPANY, OR LEGAL ENTITY TO THESE TERMS. IF YOU DO NOT AGREE TO THESE TERMS, DO NOT DOWNLOAD, INSTALL, COPY, ACCESS, OR USE THE PRODUCTS, SOFTWARE AND/OR CLOUD SERVICES. 1. Rockwell Automation retains full ownership and title to all Products and related documentation. No rights or licenses are granted other than those set forth in this Agreement. Company grants to Rockwell Automation a non-exclusive, worldwide, royalty-free, perpetual, non-revocable license to use any feedback Company provides regarding the Products, even if Company has designated the feedback as confidential. Rockwell Automation will be entitled to use the feedback without restriction or compensation to Company. 2. Company may not lease sub-lease, assign, license, sub-license or otherwise transfer any of the Products without the prior written consent of Rockwell Automation. Company may not assign or otherwise transfer access rights to the Products without the prior written consent of Rockwell Automation. Any reverse assembly, reverse engineering, decompilation, and creation of derivative works based on the Products by Company is prohibited. 3. Company acknowledges that Products provided under this Agreement are Rockwell Automation’s Confidential Information and are covered by effective or pending copyrights, patents, trademarks and/or trade secrets of Rockwell Automation, and Company agrees to maintain confidentiality by not disclosing Products or documentation to any third party without the prior written consent of Rockwell Automation and to protect the confidentiality of the Products as it would Company’s own confidential information. Company agrees that its obligation of confidentiality under this paragraph shall survive expiration or termination of this Agreement. 4. Company agrees that Products provided under this Agreement are prototypes and examples and its application and results may vary depending on each customer and project conditions. Rockwell Automation do not warranty the same results. This Agreement shall in no way be construed as a commitment by Rockwell Automation at any time to manufacture and/or offer Products for sale. There is no explicit or implicit service level agreement associated with using the Products. Rockwell Automation does not warrant that the functions contained in the Products will meet Company’s requirements. Company agrees to use all Products only in accordance with the instructions and only for the intended usages identified in the documentation. 5. EXCLUSION OF WARRANTIES AND LIMITATION OF LIABILITY. THE PRODUCTS ARE PROVIDED "AS IS". ROCKWELL AUTOMATION DISCLAIMS ANY AND ALL WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, INCLUDING WITHOUT LIMITATION ANY WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. ROCKWELL AUTOMATION EXPLICITLY DISCLAIMS ALL WARRANTIES OF NON- INFRINGEMENT AND EXPRESSLY DOES NOT WARRANT THAT THE PRODUCTS, IN WHOLE OR IN PART, WILL BE ERROR FREE OR FREE FROM SECURITY VULNERABILITIES. IN NO EVENT SHALL ROCKWELL AUTOMATION BE LIABLE FOR (i) LOST PROFITS, LOST SAVINGS, DOWNTIME, SPECIAL, INDIRECT OR CONSEQUENTIAL DAMAGES OF ANY KIND, OR (ii) ANY PERSONAL INJURY, PROPERTY DAMAGE OR ENVIRONMENTAL DAMAGE ARISING OUT OF OR IN CONNECTION WITH THIS AGREEMENT, WHETHER IN AN ACTION IN CONTRACT, STRICT LIABILITY OR IN TORT INCLUDING NEGLIGENCE. 6. COMPANY AGREES TO INDEMNIFY AND HOLD ROCKWELL AUTOMATION HARMLESS FROM ALL COSTS, AWARDS, DAMAGES, EXPENSES AND FEES (INCLUDING ATTORNEYS FEES) RESULTING FROM OR RELATED TO ANY THIRD-PARTY CLAIMS (INCLUDING EMPLOYEES AND AGENTS OF COMPANY) AGAINST ROCKWELL AUTOMATION, ITS DISTRIBUTORS, AGENTS, OFFICERS, DIRECTORS OR EMPLOYEES FOR PERSONAL INJURY (INCLUDING DEATH), PROPERTY DAMAGE OR ENVIRONMENTAL DAMAGE RELATED TO OR RESULTING FROM THE USE OF THE PRODUCTS. 7. In the event a Product is exported, Company agrees to comply with all applicable United States Export Control Law and Regulations, and the applicable export control laws of other countries. This Agreement shall be governed by the laws of the state of Wisconsin. This Agreement is the complete and exclusive Agreement between Rockwell Automation and the Company, and supersedes all prior agreements, whether written or oral, relating to the Products.
AHIC NEED HELP ICON VF.png

Precisa de ajuda?

Se você precisar de ajuda com uma inscrição ou tiver um feedback do centro de inovação, escreva para nós.





Vantagens

  • Sistema fechado:  Um ambiente em que o acesso ao sistema é controlado por pessoas que são responsáveis pelo conteúdo dos registros eletrônicos que estão no sistema. Este documento pressupõe que um sistema fechado é usado.
  • Sistema aberto:  Um ambiente em que o acesso ao sistema não é controlado por pessoas que são responsáveis pelo conteúdo dos registros eletrônicos que estão no sistema.
  • Registro eletrônico:  Qualquer combinação de texto, gráficos, dados, áudio, imagem ou outra representação de informação em formato digital que é criada, modificada, mantida, arquivada, recuperada ou distribuída por um sistema de computador.
  • Biometria:  Um método de verificação da identidade de um indivíduo com base na medição de características físicas ou ações repetíveis, em que essas características e/ou ações são exclusivas desse indivíduo e mensuráveis.
  • Assinatura eletrônica:  Uma compilação de dados de computador de qualquer símbolo ou série de símbolos, executada, adotada ou autorizada por um indivíduo para ser o equivalente vinculativo juridicamente da assinatura manuscrita do indivíduo. 
  • Assinatura digital:  Uma assinatura eletrônica baseada em métodos criptográficos de autenticação do originador, computada usando um conjunto de regras e um conjunto de parâmetros para que a identidade do signatário e a integridade dos dados possam ser verificadas.
  • Assinatura manuscrita:  O nome escrito ou marca legal de um indivíduo escrito à mão por ele e executado ou adotado com a presente intenção de autenticar uma escrita em uma forma permanente. O ato de assinar com um instrumento de escrita ou marcação, como uma caneta ou caneta eletrônica, é preservado. O nome escrito ou marca legal, embora convencionalmente aplicados ao papel, também podem ser aplicados a outros dispositivos que capturam o nome ou a marca.

Limitações e Desvantagens

  • Aplicação para FT-Optix apenas.



Isso é útil para mim?

Aplicação base para projetos de visualização que utilizam CFR21 com todas funcionalidades prontas, conforme a norma.

Pode ser implementada com controladores Logix (Rockwell Autoantion) ou controladores de terceiros.

Veja nossos drivers disponíveis: https://www.rockwellautomation.com/pt-pt/docs/factorytalk-optix/current/contents-ditamap/creating-projects/communication-driver/communication-drivers-overview.html




Como fazer funcionar?

Requisitos: produtos, ferramentas, conhecimento prévio.

Hardware

  • Intel Core i5 Standard Power processor (i5-8xxx)
  • 8 GB of RAM memory
  • 20 GB free hard disk space
  • Os requisitos de hardware para aplicativos FactoryTalk Optix podem variar dependendo do aplicativo e do tipo de dispositivo que executa o aplicativo.

Software

  • Requisitos de software para aplicativos FactoryTalk Optix - Windows 10 (x64), Windows 11 (x64), Windows Server 2016, Windows Server 2019, Windows Server 2022, or Ubuntu 22 (x64).

Conhecimento Prévio

  • SO Windows
  • FactoryTalk Optix Studio



AHIC STEP ICON.png

Guia de Implementação


Open All Close All
Passo 1


Baixe nossa aplicação de exemplo em Download >> General_Files.zip

Passo 2


Encontre o documento ‘FT Optix 21CFR Part11’ que informa os requerimentos da norma e como Optix implementa estes requerimentos.

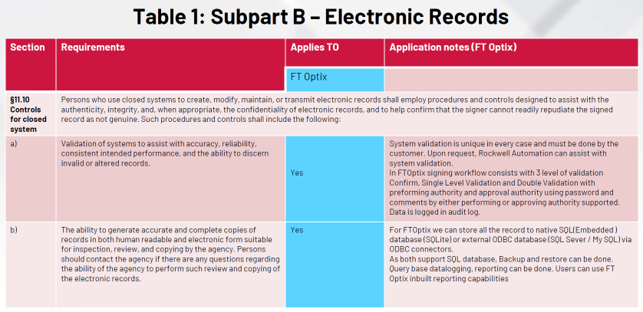

A imagem abaixo apresenta um destes requerimentos.


visualization-application-for-cfr-21-with-factorytalk-optix_Table Step2.png

visualization-application-for-cfr-21-with-factorytalk-optix_Table Step2.png

Passo 3

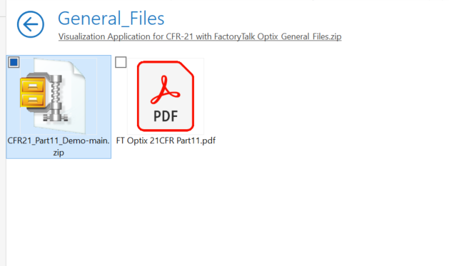

Após revisar a norma, encontre o projeto FT-Optix pasta CFR21_Part11_Demo-main.zip e copie o conteúdo para o seu computador.



Extraia o conteúdo .zip.



Passo 4


Atenção: é necessário ter o FT-Optix Studio instalado na máquina.

Uma vez extraído abra o arquivo ‘CFR21_Part11_Demo.optix’.

As imagens abaixo mostram algumas das telas da aplicação:


FT-Optix CRF21_Images1
FT-Optix CRF21_Images2











Aplicação de visualização para CFR-21 com FactoryTalk Optix

Versão 1.2 - Junho de 2026
