Dimensionando Sistemas de Parada de Emergência Operada por Cabo
Nesta página:
Para que serve isso?
O objetivo desta solução é direcionar um dimensionamento de um sistema de segurança para Transportadores de Correia utilizando as tecnologias como o Guardlink e Lifeline 5 para otimizar o tempo de projeto e desenvolvimento.
Características gerais
Dimensionamento de Soluções de Segurança Integrada adotando tecnologias atuais e conceitos consolidados.
Vantagens
- Atendimento das principais normas de segurança vigentes
- Utilização de soluções certificadas de segurança
- Solução que possibilita expansões
- Solução Integrada entre Processo e Segurança
Limitações e desvantagens
- O Software IAB precisa estar atualizado
- Esta é um dimensionamento padrão, definições de instalação e capacidades de Entradas e Saídas e Classificações de Segurança, devem ser feitas posteriormente
Observação: você precisará concordar com os Termos e Condições de cada download.
Precisa de ajuda?
Se você precisar de ajuda com uma inscrição ou tiver um feedback do centro de inovação, escreva para nós.
Isso é útil para mim?
Dimensionamento realizado considerando um Controlador CompactGuard Logix, Switch Stratix 5200, Módulo de Interface Guard Link com seus respectivos acessórios e Chaves LifeLine 5 já dispostas.
Como posso fazer funcionar?
- Hardware: Computador ou Notebook padrão
- Software: IAB (Integrated Architecture Builder), disponível no site da Rockwell para download de forma gratuita
Guia de instalação
Para implementar, verifique os passos a seguir.
Passo 01

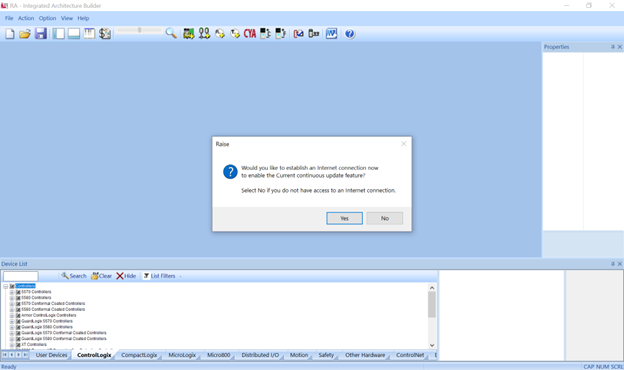

Abra o Software IAB (Integrated Architecture Builder), e selecione sim para que o Software possa avaliar se há alguma atualização pendente. Caso exista, é aconselhável realizar a atualização de modo que todos os recursos possam ser utilizados.
sizing-cable-operated-emergency-stop-systems_Picture1
-
Passo 02

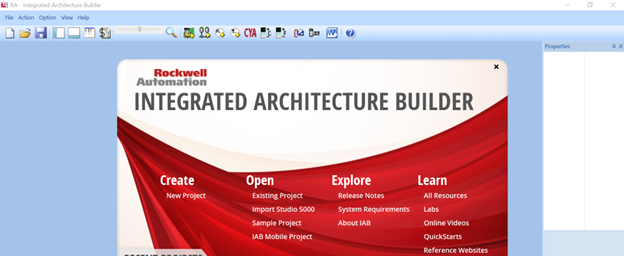

Após atualizado o sistema, selecionar “Existing Project”, uma caixa de seleção será aberta, uma vez aberto, buscar o aplicativo “SEGURANÇA TRANSPORTADORES DE CORREIA”.
Uma vez selecionado o mesmo irá carregar no IAB.
sizing-cable-operated-emergency-stop-systems_Picture2

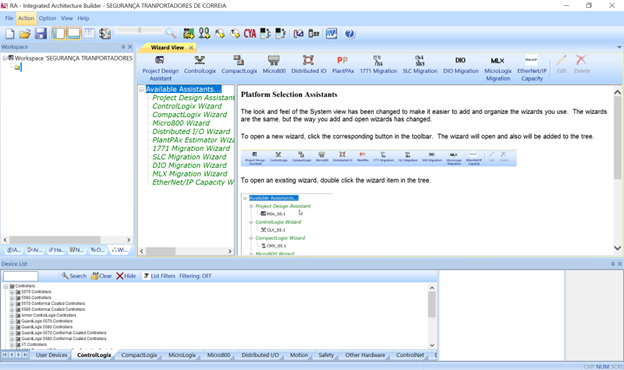

A imagem do programa estará desta forma:
sizing-cable-operated-emergency-stop-systems_Picture3
-
Passo 03

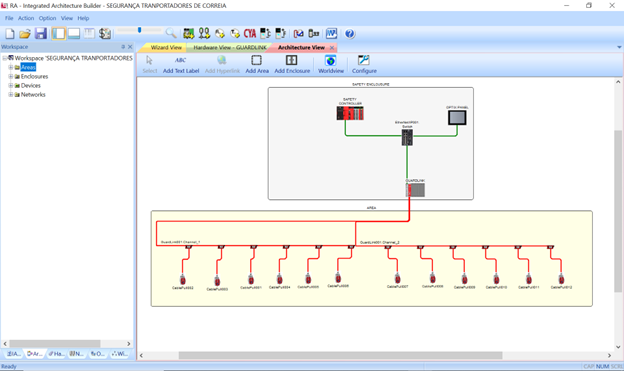

Após carregada a aplicação, você poderá visualizar na aba “Architecture” a disposição do Sistema, composto por um Controlador de Segurança, uma IHM, uma Interface Guardlink e seus respectivos itens de segurança.
Todos estes ligados em um Switch.
sizing-cable-operated-emergency-stop-systems_Picture4
-
Passo 04

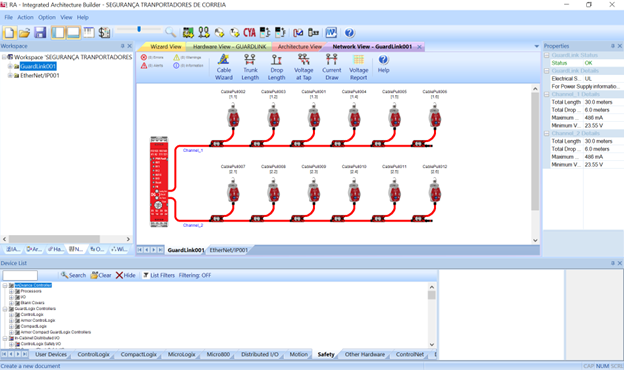

Uma vez visualizado a Arquitetura, você poderá customizar seus dimensionamentos, iniciando pela parte referente aos itens de segurança que estão associados no Módulo de Interface do GuardLink, clicando em “Network” e selecionando a opção “GuardLink 001”.
sizing-cable-operated-emergency-stop-systems_Picture5
Os dispositivos de segurança se encontram na aba de “Safety” na guia de produtos, e lá você poderá avaliar todas as opções disponíveis. Reforçando que no momento que um item é inserido na rede GuardLink, automaticamente os demais acessórios, como conectores e derivadores são selecionados. Um ponto importante, selecionado as opções de “Trunk Length”, “Drop Length”, “Voltage at Tap” e “Current Draw”, será possível visualizar todas as informações relacionadas as características físicas da rede.

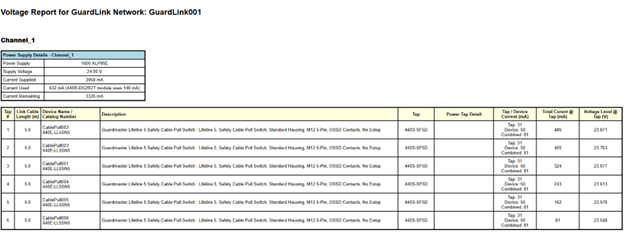

Clicando em “Voltage Report” um relatório contendo todas estas informações será gerado possibilitando que você enxergue de forma prática os dados relacionados ao projeto.
sizing-cable-operated-emergency-stop-systems_Picture6
-
Passo 05

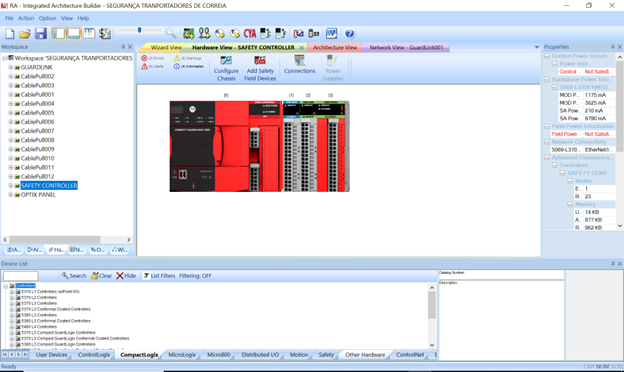

Clicando na Aba “Hardware” e selecionando o Controlador “Safety Controller” você poderá avaliar e dimensionar Entradas e Saídas adicionais, caso seja necessário.
sizing-cable-operated-emergency-stop-systems_Picture7
-
Passo 06

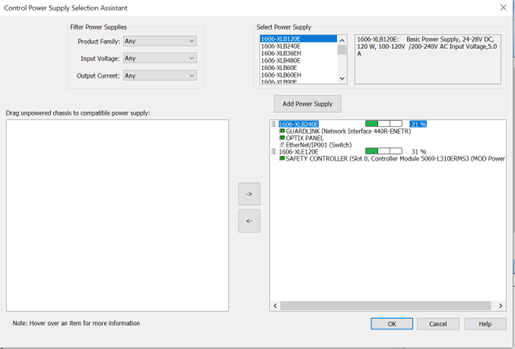

Você poderá verificar nas opções de “Control Power Supply Wizard” e “Field Power Supply Wizard” os consumos e a correta seleção das fontes de alimentação.
sizing-cable-operated-emergency-stop-systems_Picture8
-
Passo 07

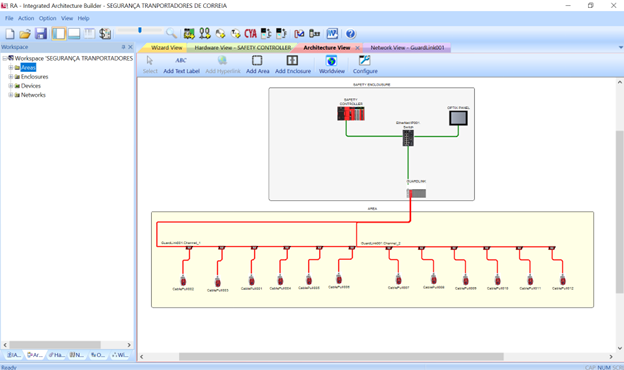

Você poderá ao fim da sua avaliação e customização, gerar um relatório contendo todas as informações do projeto, desta forma otimizando sua análise e composição de um material aplicado ao projeto.
Clicando no ícone “Create a Report”.
sizing-cable-operated-emergency-stop-systems_Picture9
O documento será aberto no Word, onde você poderá editar conforme suas definições.
sizing-cable-operated-emergency-stop-systems_Picture10
Dimensionando Sistemas de Parada de Emergência Operada por Cabo
Versão 1.0 - Julho de 2025
