Dimensionando um Sistema PlantPAx para aplicações com até 5 Estações de Operação

Aprenda a dimensionar um sistema PlantPAx robusto e escalável (até 5 estações de operação) com IAB e PSE, validando a arquitetura, otimizando custos e garantindo desempenho e aderência às melhores práticas. - [Tempo de implementação: 30 minutos]
Innovation Center Home Page
sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 1.png
Innovation Center LOGO
Innovation Center Home Page


Para que serve isso?

Dimensionar um sistema PlantPAx utilizando o Integrated Architecture Builder (IAB) e o Process System Estimator (PSE) é essencial para garantir precisão técnica e eficiência econômica. O IAB permite selecionar e validar os componentes corretos da arquitetura de controle, assegurando compatibilidade e desempenho adequado, enquanto o PSE fornece estimativas detalhadas de custo e recursos, alinhando o projeto às necessidades do processo e ao orçamento.

Essa abordagem integrada reduz riscos de sobredimensionamento ou falhas, otimiza a escalabilidade e garante conformidade com as melhores práticas da Rockwell Automation, resultando em um sistema robusto, seguro e economicamente viável.



Características gerais

O sistema proposto consiste em um controlador CompactLogix dedicado a aplicações de processo, integrado a um conjunto de módulos de I/O e acionamentos inteligentes, todos conectados por uma estrutura de rede industrial EtherNet/IP). Essa arquitetura garante controle preciso e escalável, comunicação confiável entre dispositivos, suporte a estratégias avançadas de automação e integração com sistemas de supervisão, oferecendo alta disponibilidade, flexibilidade para expansão e conformidade com as melhores práticas de automação de processos.



Vantagens

  • Dimensionamento através de uma ferramenta atualizada
  • Utilização de soluções atualizadas e focadas em cada disciplina
  • Avaliação de possíveis desafios a serem encontrados
  • Possibilidade de elaboração de estudos completos relacionados ao sistema dimensionado
AHIC Download ICON VF.png

Download

Observação: você precisará concordar com os Termos e Condições de cada download.

Arquivos para download ›
Legal Disclaimer Aceitação. A ROCKWELL AUTOMATION FORNECERÁ ACESSO AOS PRODUTOS ROCKWELL (MELHORES PRÁTICAS, APLICAÇÕES E CONHECIMENTO) SOB A CONDIÇÃO DE QUE VOCÊ ACEITE E CUMPRIR OS SEGUINTES TERMOS E CONDIÇÕES. VOCÊ ACEITA E CONCORDA EM CUMPRIR OS TERMOS DESTE CONTRATO AO FAZER O DOWNLOAD, INSTALAR, COPIAR OU USAR PRODUTOS DE OUTRA FORMA. SE VOCÊ ESTÁ ACEITANDO ESTES TERMOS EM NOME DE OUTRA PESSOA, EMPRESA OU OUTRA ENTIDADE LEGAL, VOCÊ DECLARA E GARANTE QUE TEM TOTAL AUTORIDADE PARA VINCULAR ESSA PESSOA, EMPRESA OU ENTIDADE LEGAL A ESTES TERMOS. SE VOCÊ NÃO CONCORDA COM ESTES TERMOS, NÃO FAÇA O DOWNLOAD, INSTALE, COPIE, ACESSE OU USE O SOFTWARE E/OU OS SERVIÇOS EM NUVEM. 1. A Rockwell Automation retém total propriedade e título de todos os produtos e documentação relacionada. Nenhum direito ou licença é concedido além dos estabelecidos neste Contrato. A empresa concede à Rockwell Automation uma licença não exclusiva, mundial, isenta de royalties, perpétua e não revogável para usar qualquer feedback que a empresa forneça sobre os produtos, mesmo que a empresa tenha designado o feedback como confidencial. A Rockwell Automation terá o direito de usar o feedback sem restrição ou compensação para a Empresa. 2. A Empresa não pode arrendar, subarrendar, atribuir, licenciar, sublicenciar ou de outra forma transferir nenhum dos Produtos sem o consentimento prévio por escrito da Rockwell Automation. A Empresa não pode atribuir ou de outra forma transferir direitos de acesso aos Produtos sem o consentimento prévio por escrito da Rockwell Automation. Qualquer montagem reversa, engenharia reversa, descompilação e criação de trabalhos derivados baseados nos Produtos pela Empresa são proibidos. 3. A Empresa reconhece que os Produtos fornecidos sob este Contrato são Informações Confidenciais da Rockwell Automation e estão cobertos por direitos autorais, patentes, marcas registradas e/ou segredos comerciais vigentes ou pendentes da Rockwell Automation, e a Empresa concorda em manter a confidencialidade ao não divulgar Produtos ou documentação a qualquer terceiro sem o consentimento prévio por escrito da Rockwell Automation e para proteger a confidencialidade dos Produtos, assim como protegeria as informações confidenciais da própria Empresa. A Empresa concorda que sua obrigação de confidencialidade nos termos deste parágrafo sobreviverá à expiração ou rescisão deste Contrato. 4. A Empresa concorda que os Produtos fornecidos neste Contrato são protótipos e exemplos e sua aplicação e resultados podem variar dependendo de cada cliente e condições do projeto. A Rockwell Automation não garante os mesmos resultados. Este Contrato não deve, de forma alguma, ser interpretado como um compromisso da Rockwell Automation em qualquer momento de fabricar e/ou oferecer Produtos para venda. Não há contrato de nível de serviço explícito ou implícito associado ao uso dos Produtos. A Rockwell Automation não garante que as funções contidas nos Produtos atenderão aos requisitos da Empresa. A Empresa concorda em usar todos os Produtos apenas de acordo com as instruções e apenas para os usos pretendidos identificados na documentação. 5. EXCLUSÃO DE GARANTIAS E LIMITAÇÃO DE RESPONSABILIDADE. OS PRODUTOS SÃO FORNECIDOS "COMO ESTÃO". A ROCKWELL AUTOMATION RENUNCIA TODA E QUALQUER GARANTIA, EXPRESSA, IMPLÍCITA OU LEGAL, INCLUINDO, SEM LIMITAÇÃO, QUAISQUER GARANTIAS DE COMERCIABILIDADE OU ADEQUAÇÃO PARA UM FIM ESPECÍFICO. A ROCKWELL AUTOMATION SE ISENTA EXPLICITAMENTE DE TODAS AS GARANTIAS DE NÃO VIOLAÇÃO E NÃO GARANTE EXPRESSAMENTE QUE OS PRODUTOS, NO TODO OU EM PARTE, ESTARÃO LIVRES DE ERROS OU VULNERABILIDADES DE SEGURANÇA. EM NENHUM CASO A ROCKWELL AUTOMATION SERÁ RESPONSÁVEL POR (i) PERDA DE LUCROS, PERDA DE ECONOMIAS, PARADAS, DANOS ESPECIAIS, INDIRETOS OU CONSEQÜENCIAIS DE QUALQUER TIPO, OU (ii) QUALQUER LESÕES PESSOAIS, DANOS MATERIAIS OU AMBIENTAIS DECORRENTES DE OU EM CONEXÃO COM ESTE ACORDO, SEJA EM UMA AÇÃO DE CONTRATO, RESPONSABILIDADE ESTRITA OU EM ILÍCITO INCLUINDO NEGLIGÊNCIA. 6. A EMPRESA CONCORDA EM INDENIZAR E ISENTAR A ROCKWELL AUTOMATION DE TODOS OS CUSTOS, PRÊMIOS, DANOS, DESPESAS E TAXAS (INCLUINDO HONORÁRIOS DE ADVOGADOS) RESULTANTES OU RELACIONADOS A QUAISQUER RECLAMAÇÕES DE TERCEIROS (INCLUINDO FUNCIONÁRIOS E AGENTES DA EMPRESA) CONTRA A ROCKWELL AUTOMATION, SEUS DISTRIBUIDORES, AGENTES, OFICIAIS, DIRETORES OU FUNCIONÁRIOS POR DANOS PESSOAIS (INCLUINDO MORTE), DANOS DE PROPRIEDADE OU AMBIENTAL RELACIONADOS OU RESULTANTES DO USO DOS PRODUTOS. 7. Caso um Produto seja exportado, a Empresa concorda em cumprir todas as Leis e Regulamentos de Controle de Exportação aplicáveis dos Estados Unidos e as leis de controle de exportação aplicáveis de outros países. Este Contrato será regido pelas leis do estado de Wisconsin. Este Contrato é o Contrato completo e exclusivo entre a Rockwell Automation e a Empresa e substitui todos os contratos anteriores, escritos ou verbais, relacionados aos Produtos.
AHIC NEED HELP ICON VF.png

Precisa de ajuda?

Se você precisar de ajuda com uma inscrição ou tiver um feedback do centro de inovação, escreva para nós.



Limitações e desvantagens

  • O Software IAB (Integrated Architecture Builder), precisa estar atualizado em sua última versão



Isso é útil para mim?

Esse tipo de solução é vantajosa para o usuário porque oferece simplicidade, confiabilidade e integração em um único pacote. Com um controlador CompactLogix, I/O e acionamentos conectados em rede, o usuário obtém controle centralizado e comunicação padronizada, reduzindo complexidade de instalação e manutenção. Além disso, a arquitetura é escalável e flexível, permitindo futuras expansões sem grandes investimentos, e garante alta disponibilidade e desempenho, resultando em maior eficiência operacional, menor tempo de parada e facilidade de integração com sistemas de supervisão e gestão.





Como posso fazer funcionar?

  • Hardware:
    • Computador ou Notebook padrão
  • Software:
    • IAB (Integrated Architecture Builder), disponível no site da Rockwell para download de forma gratuita








AHIC STEP ICON.png

Guia de Implementação


Open All Close All
Passo 1







Abra o IAB (Integrated Architecture Builder), e caso seja necessário realize a atualização da base de dados do programa.

Caso você tenha acesso a Internet, você pode atualizar o seu IAB clicando em “Sim”.

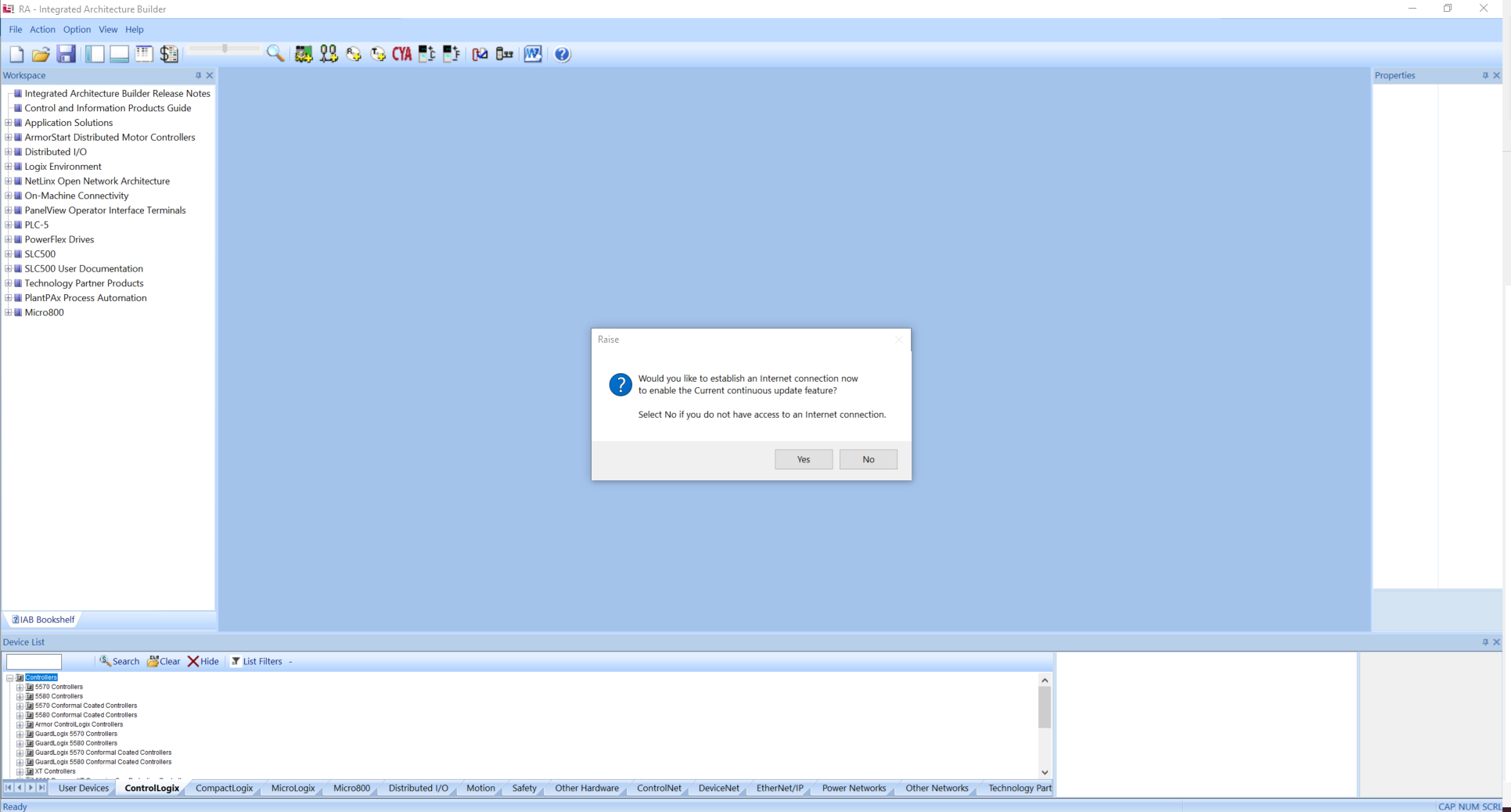

sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 2.png

sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 2.png

Passo 2

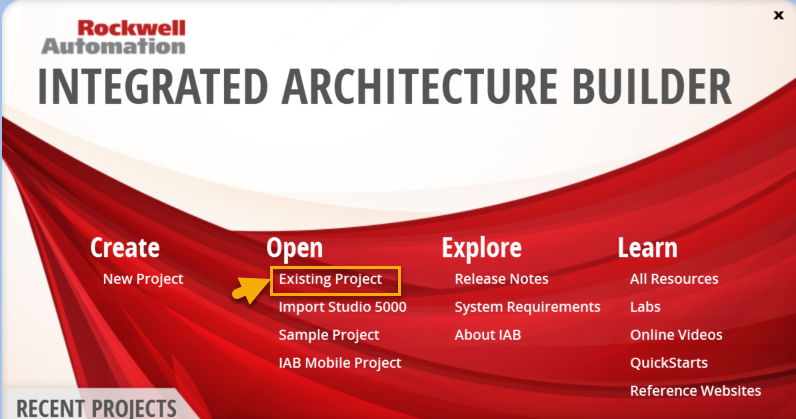

Para iniciarmos nosso projeto, clicar em “Existing Project” e importe o arquivo disponibilizado em Download.

sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 3.png

sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 3.png

Passo 3

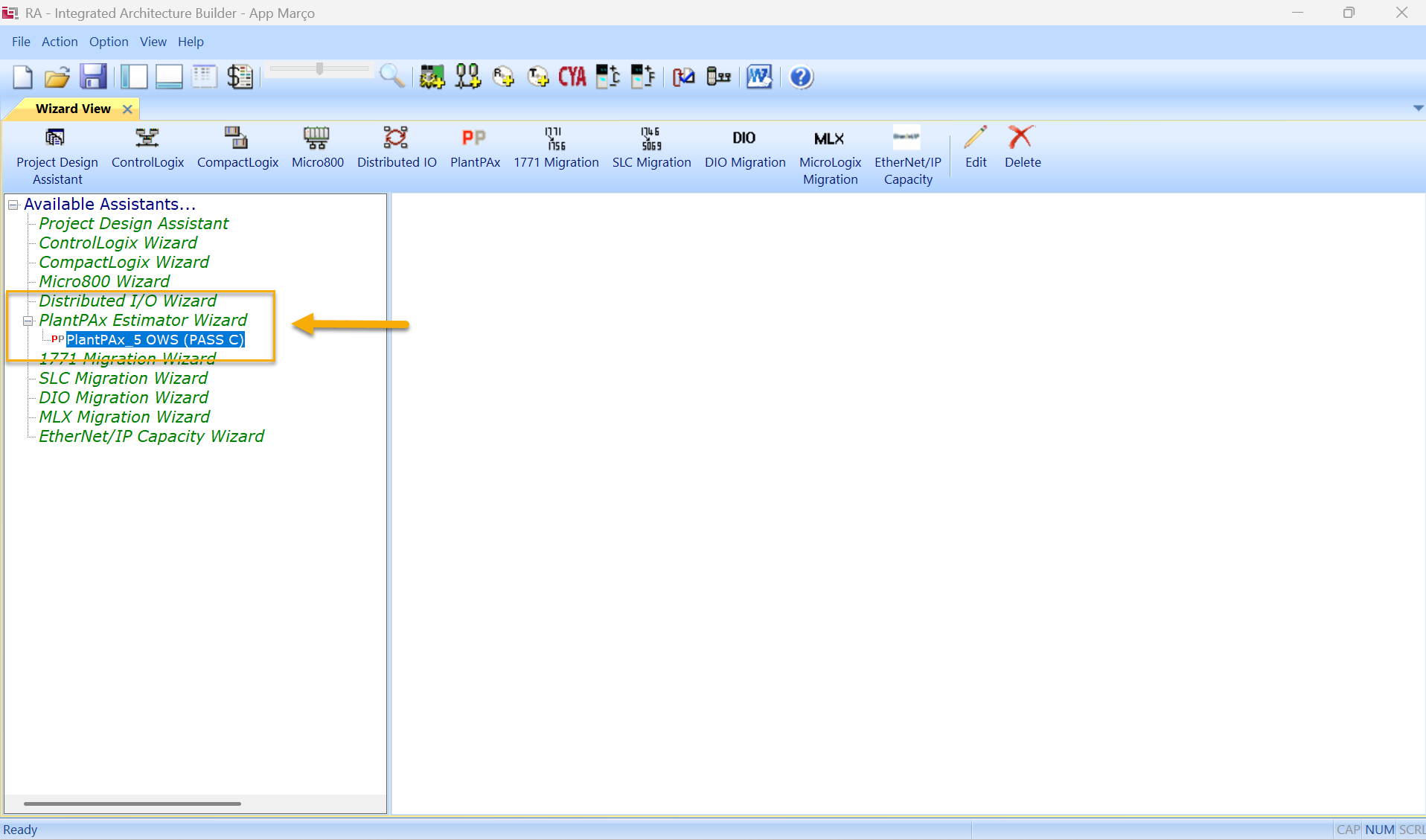

Selecione a aplicação gerada no Process System Estimator com nome de “PlantPAx 5 OWS (PASS C)”.

sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 4.png

sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 4.png

Passo 4

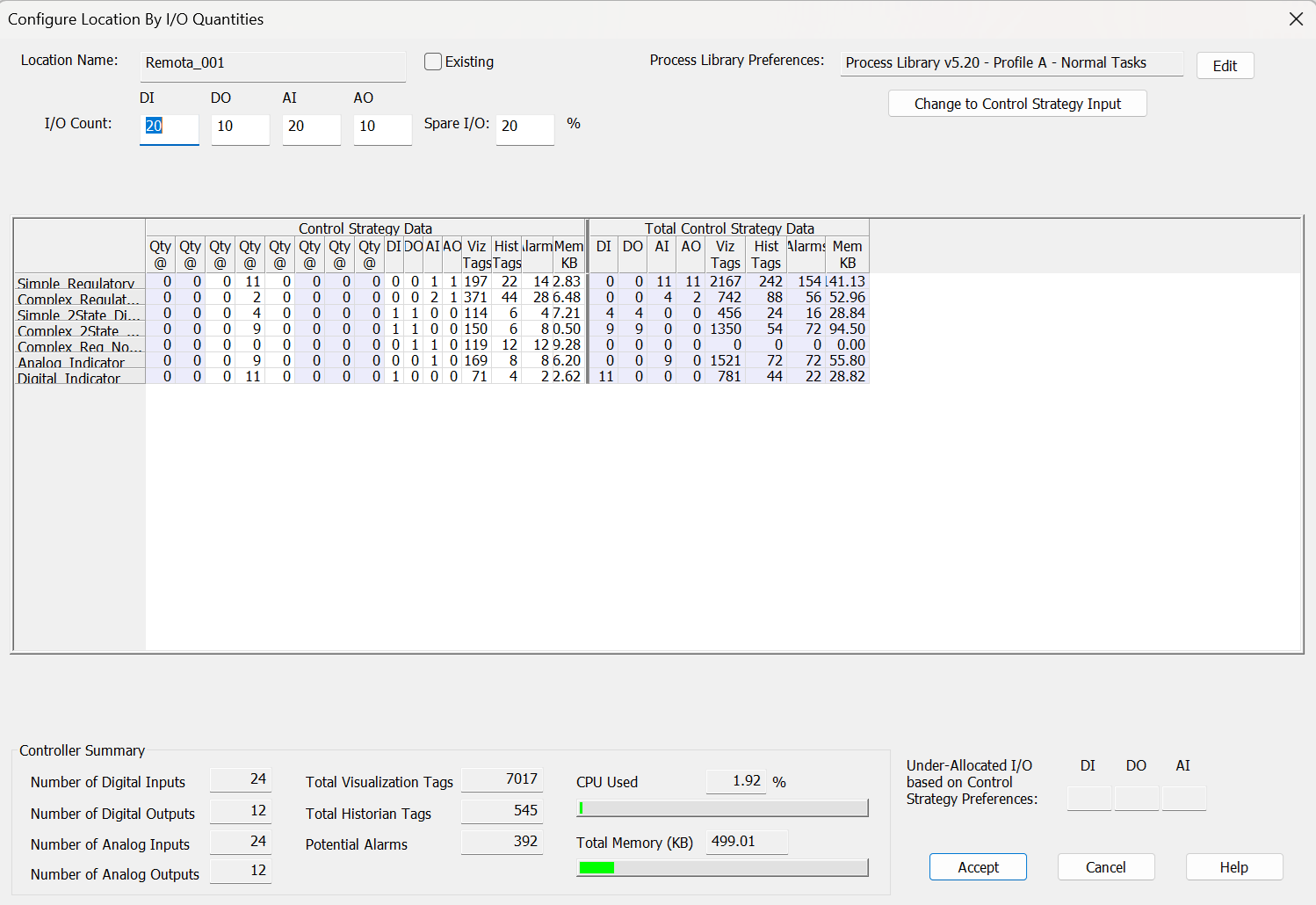

Uma vez aberta a aplicação, você pode realizar as configurações relacionadas as remotas, acionamentos, Relés de Proteção IED e Estações de operação Local, para cada área do seu sistema:

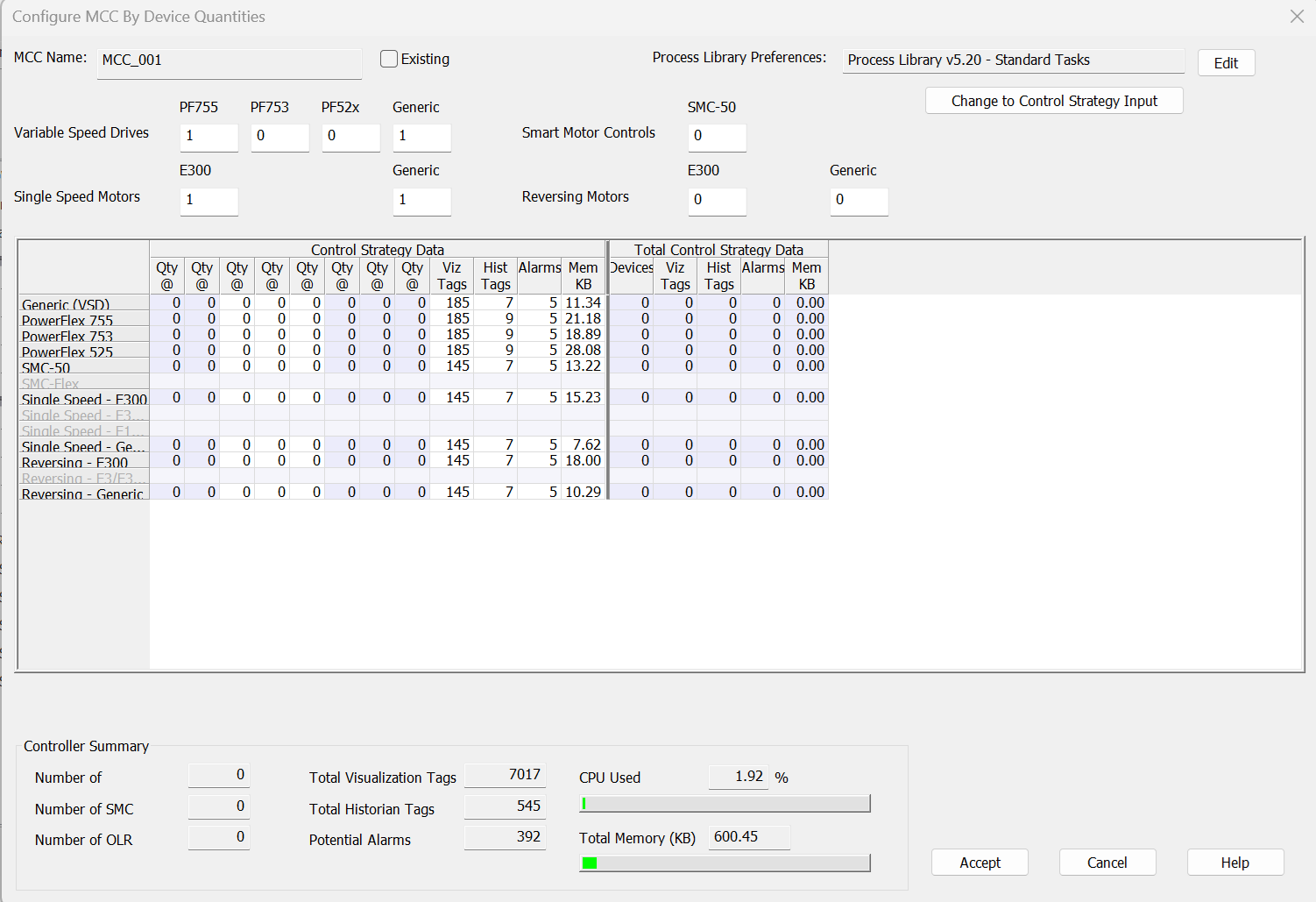

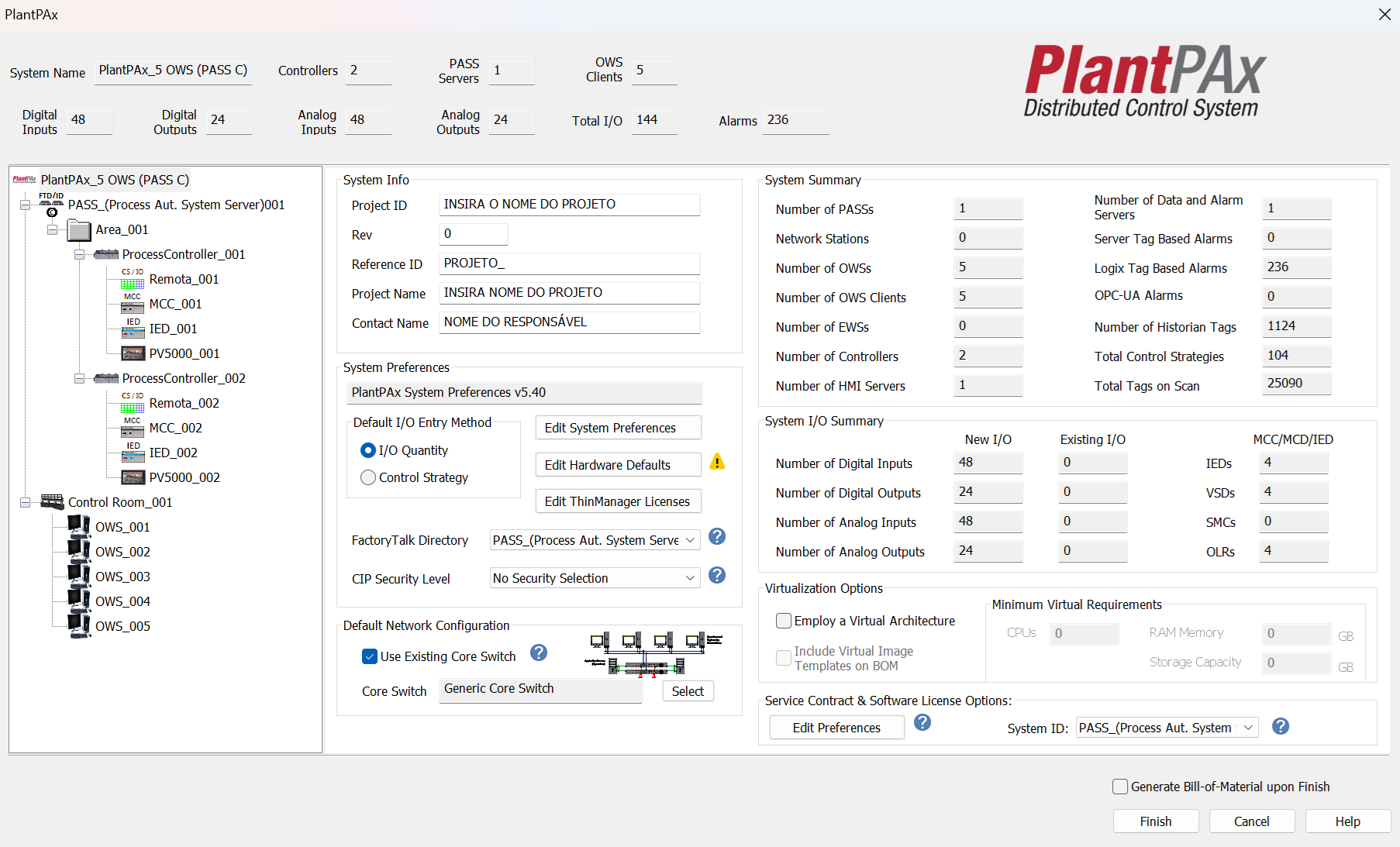

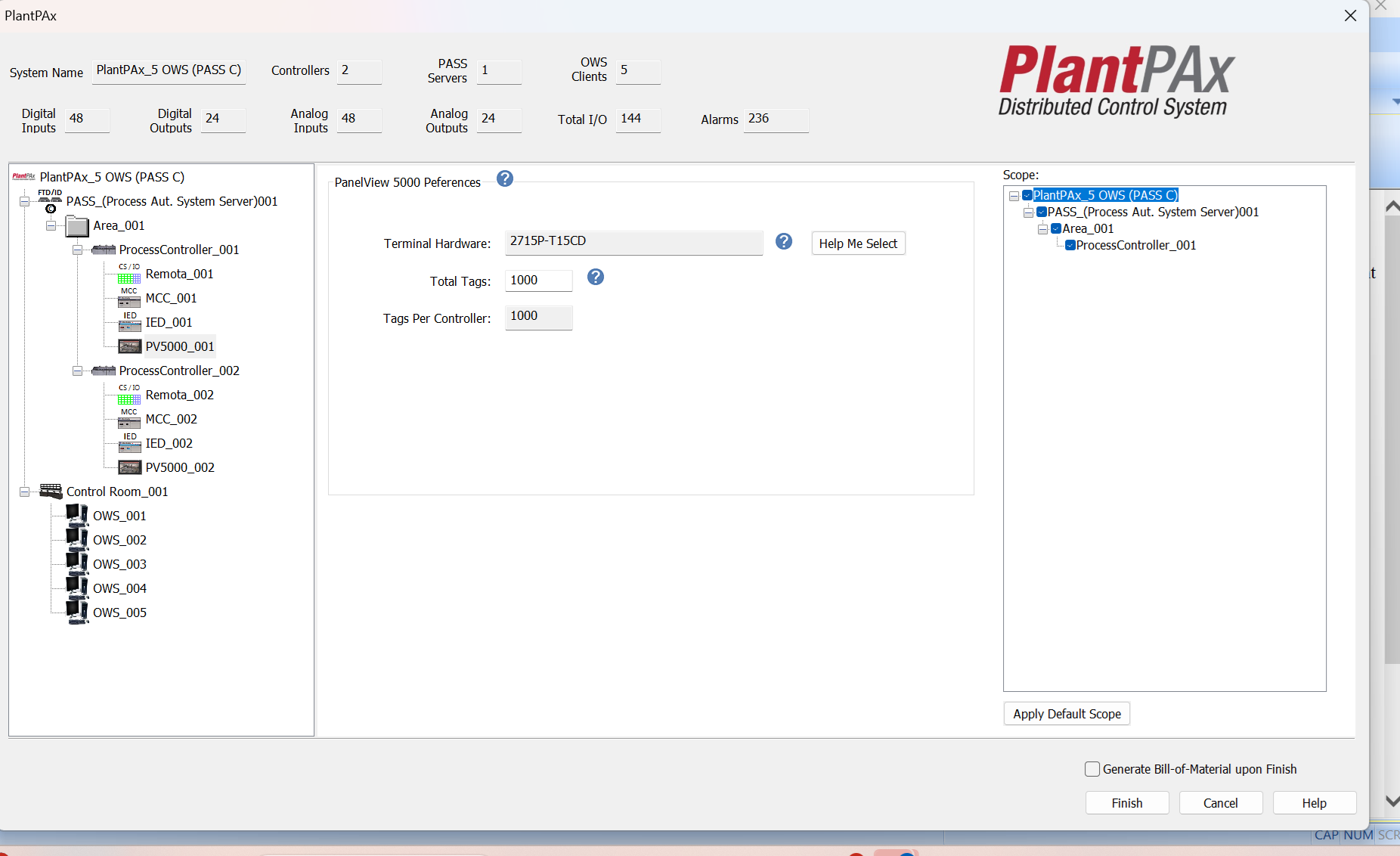

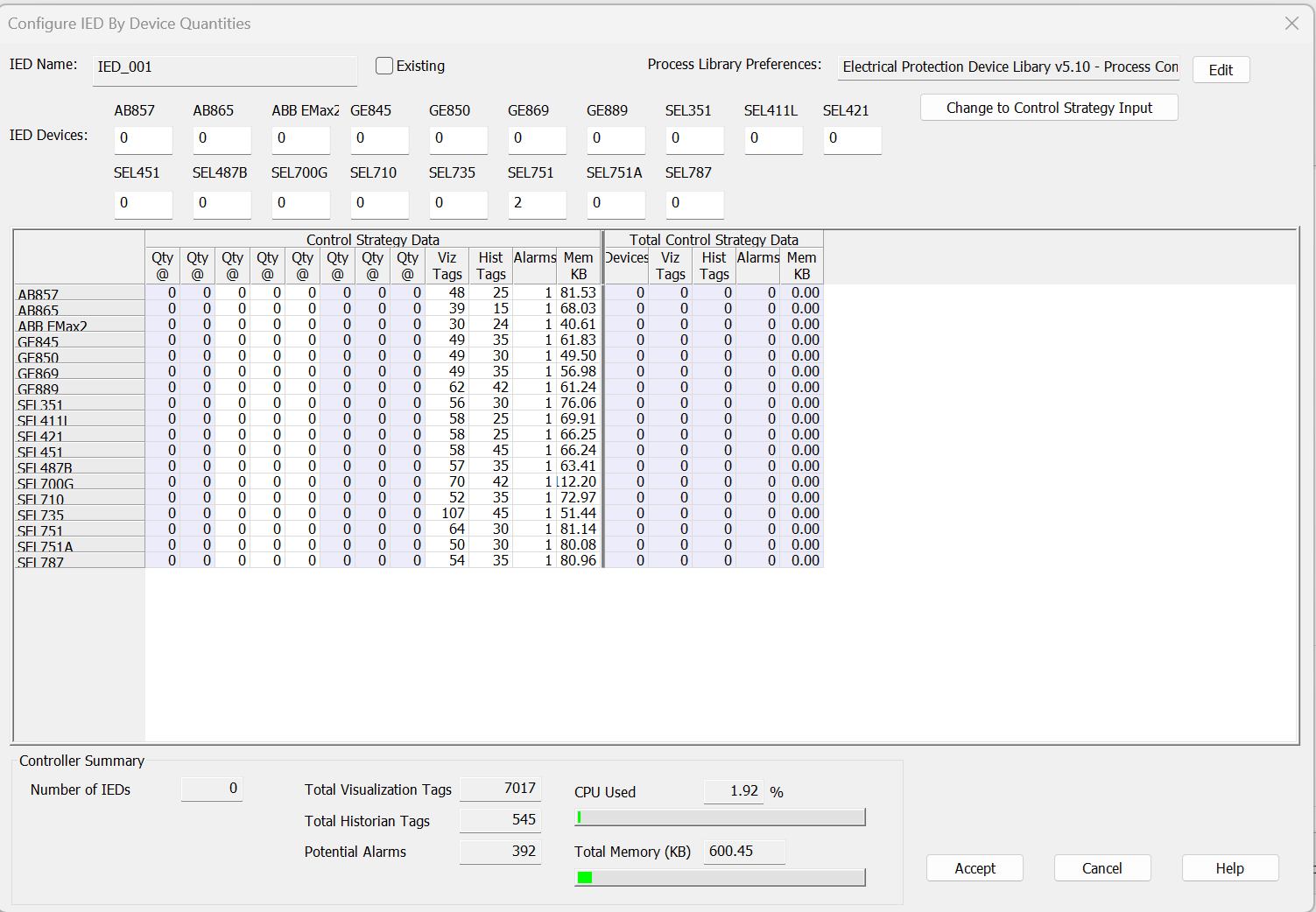

Passo 5







Uma vez configurados os itens acima, é possível avaliar o Status do Controlador e assim possuindo uma visão mais ampla do projeto como um todo. Uma vez avaliado basta finalizar e exportar a lista de material.

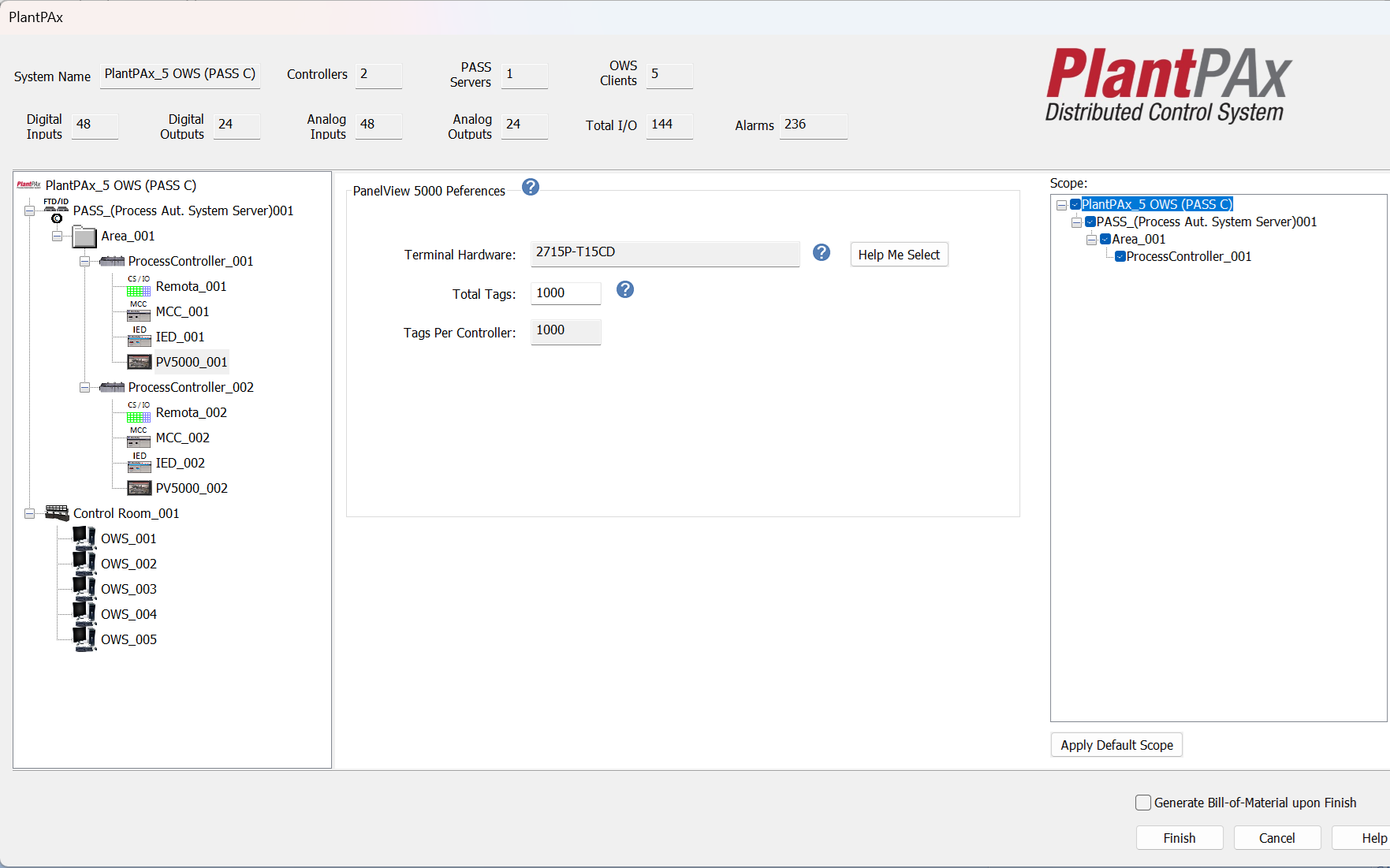

sizing-a-plantpax-system-for-applications-with-up-to-5-operator-workstations 10.png









Obs: é importante reforçar que o PlantPAx é um Sistema de Controle Distribuído Caracterizado, desta forma é essencial a adoção de todas as práticas, do dimensionamento até a inicialização do sistema, sempre utilizando os manuais oficiais da Rockwell Automation encontrados através do link PlantPAx Distributed Control System | Rockwell Automation | US
