Dimensionando um Sistema de Automação Completo - Connected Components

Dimensionando um Sistema de Automação Completo (Controle, Acionamentos, Visualização, Segurança e Redes) para aplicações de pequeno porte. - [Tempo de implementação: 30 minutos]


Nesta página:

Innovation Center Home

Para que serve isso?

Como dimensionar sistemas de automação de pequeno porte, levando em consideração a integração entre o sistema de controle, acionamentos, visualização, segurança e infraestrutura de redes. Com objetivo de obter maior segurança na etapa inicial do projeto, visando agilidade e eficácia na utilização de recursos.

Características gerais

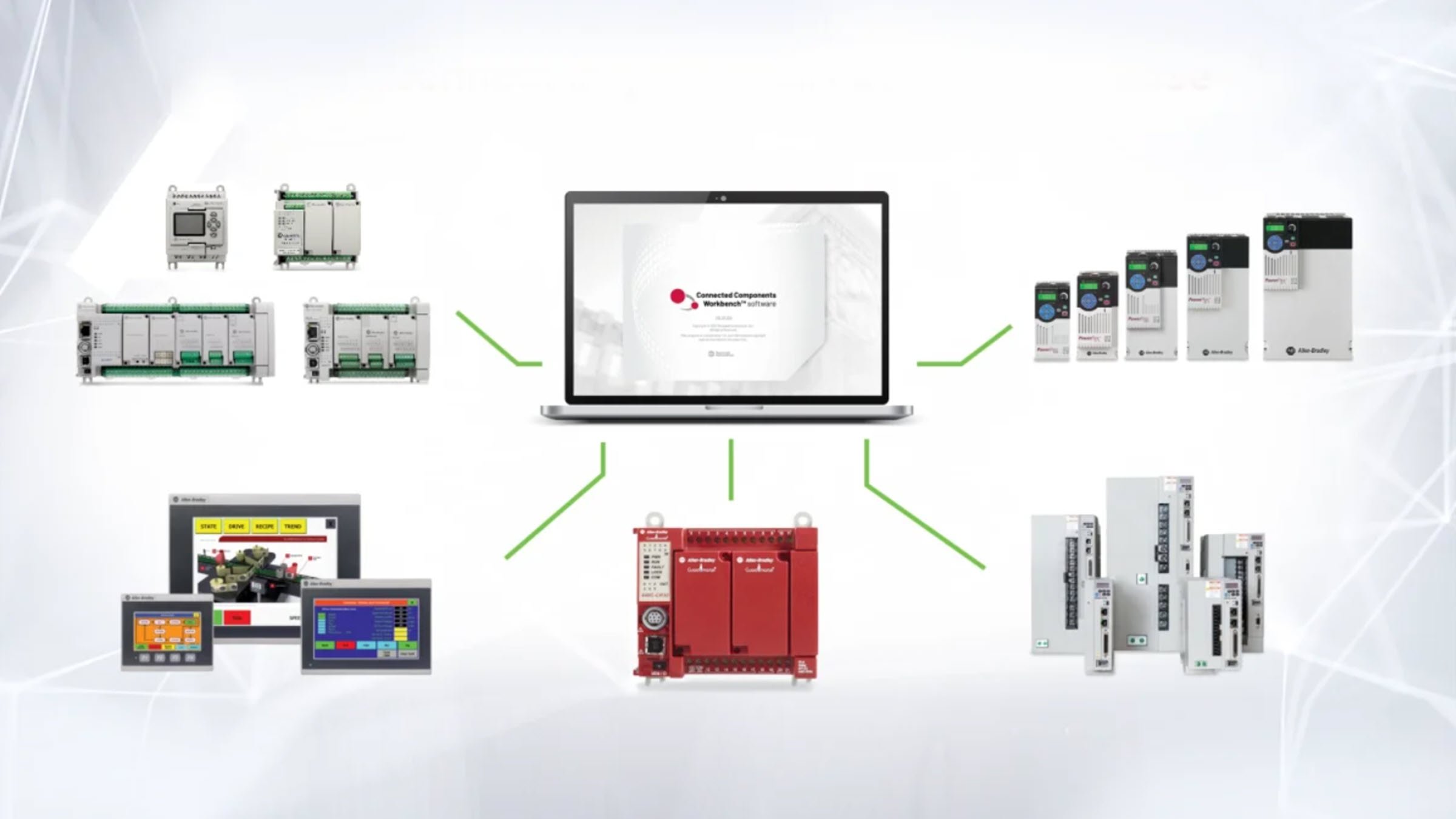

Sistema completo de Automação, dimensionado através do IAB (Integrated Architecture Builder), abordando todos os requisitos necessários para atendimento dos pricipais projetos de Automação de pequeno porte.

Downloads

Observação: você precisará concordar com os Termos e Condições de cada download.

Arquivos para download ›

Precisa de ajuda?

Se você precisar de ajuda com uma inscrição ou tiver um feedback do centro de inovação, escreva para nós.

Vantagens

Dimensionamento através de uma ferramenta atualizada
Utilização de soluções atualizadas e focadas em cada disciplina
Avaliação de possíveis desafios a serem encontrados
Possibilidade de elaboração de estudos completos relacionados ao sistema dimensionado

Limitações e desvantagens

O Software IAB (Integrated Architecture Builder), precisa estar atualizado em sua última versão.

Isso é útil para mim?

Aplicação já configurada com sistema de controle, segurança, acionamentos e visualização, todos conectados a uma estrutura de rede Ethernet/IP, com possibilidade de expansão e customização conforme projeto, uma vez atendido os requisitos técnicos dos equipamentos.

Como posso fazer funcionar?

Hardware: Computador ou Notebook padrão
Software: IAB (Integrated Architecture Builder), disponível no site da Rockwell para download de forma gratuita

Guia de instalação

Para implementar, verifique os passos a seguir.

Passo 01

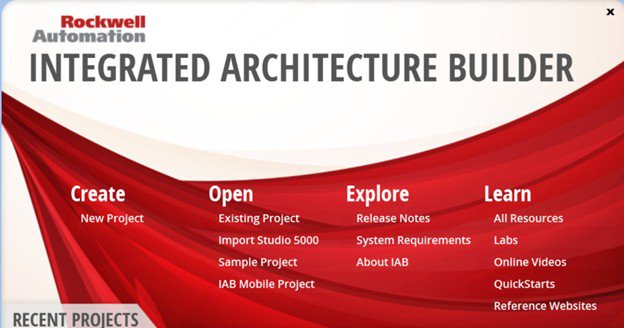

Abra o IAB (Integrated Architecture Builder), e caso seja necessário realize a atualização da base de dados do programa.

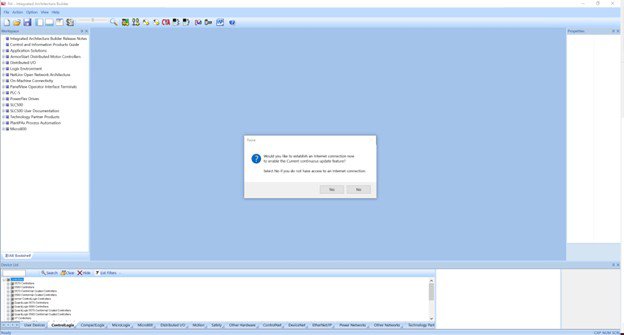

Caso você tenha acesso a Internet, você pode atualizar o seu IAB clicando em “Sim”.

Passo 02

Para iniciarmos nosso novo projeto, clicar em “New Project”.

Passo 03

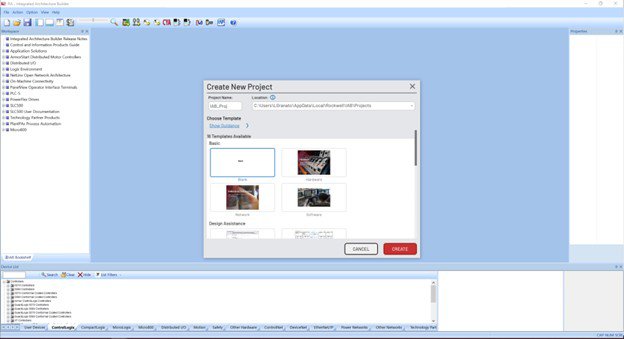

Selecione o Template “Blank”, clicando no mesmo.

Passo 04

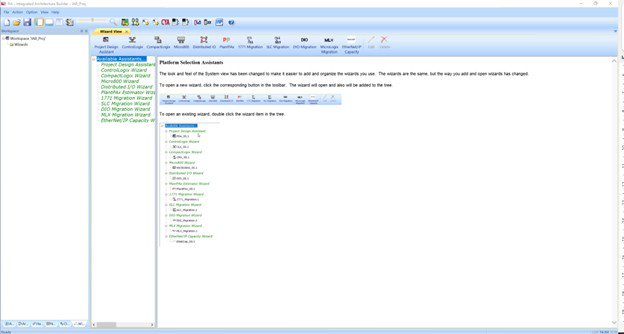

Selecione o Wizard do Micro800.

Passo 05

Inicie o processo de dimensionamento considerando:

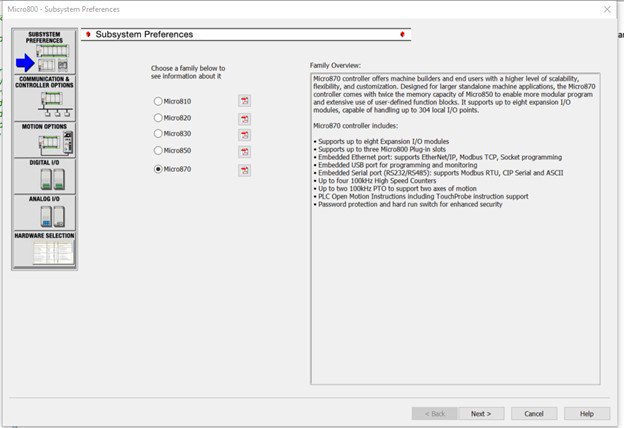

A - Linha: Micro 870

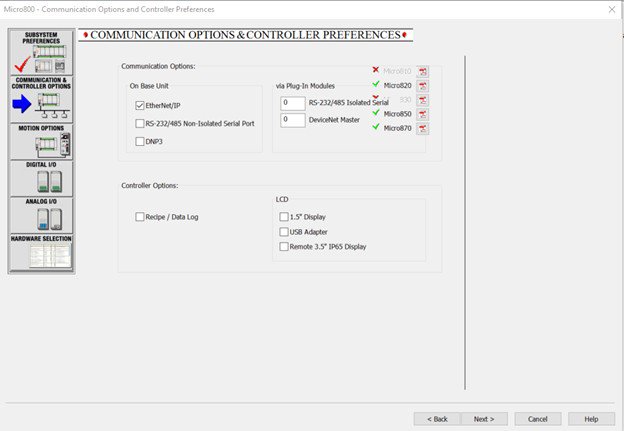

B - Opções de comunicação: Ethernet/IP

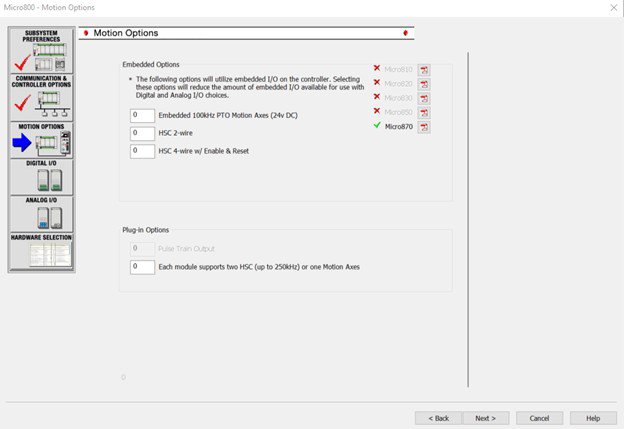

C - Opções de Motion: Não considerar nenhum dimensionamento

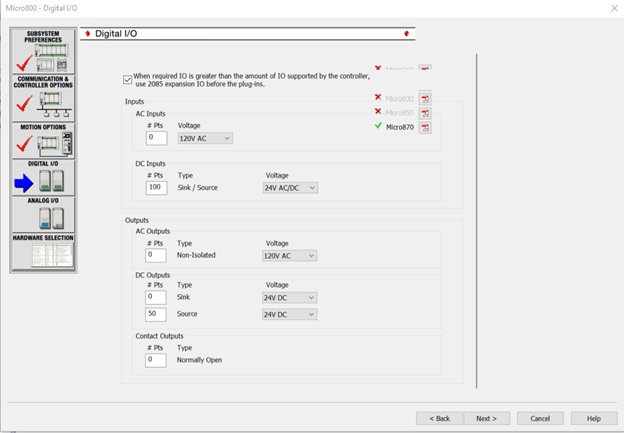

D - Opções de I/O Digital: Considerar 100 pontos de Entrada 24Vdc e 50 pontos de Saída de 24Vdc

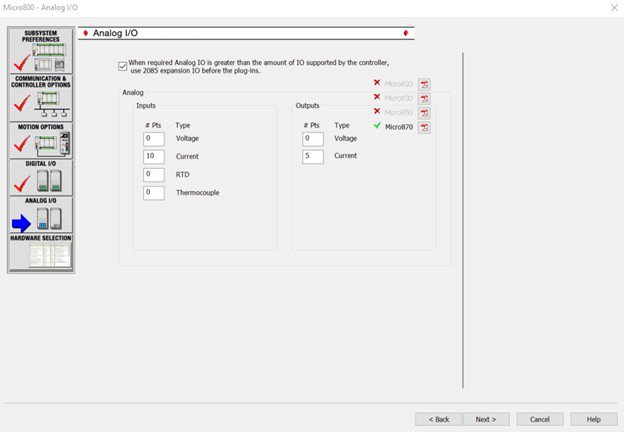

E - Opções de I/O Analógico: Considerar 10 pontos de Entrada de Corrente e 5 Saídas de Corrente

Passo 06

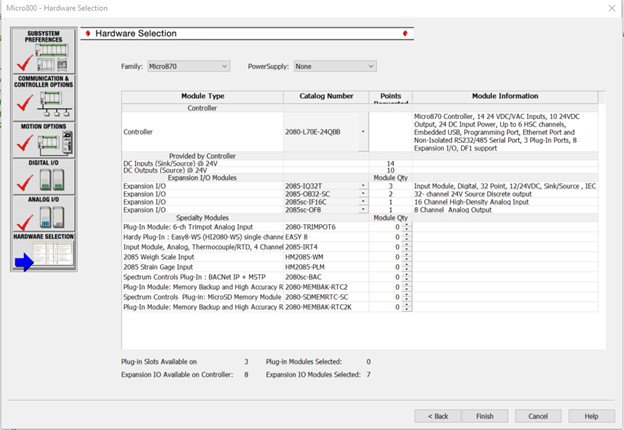

Verifique o Hardware e atualize caso haja alguma alteração necessária. Neste caso em específico, clicar em “Finish”

Passo 07

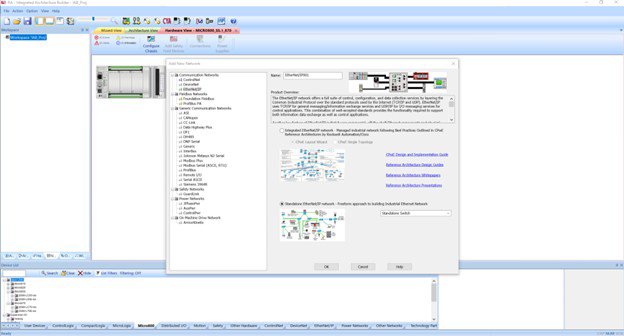

Após criado o Micro870 vamos iniciar o processo de criação da infraestrutura de Rede. Clicando em “Action”, adicionar uma nova rede, considerando “Rede Ethernet/IP”.

Passo 08

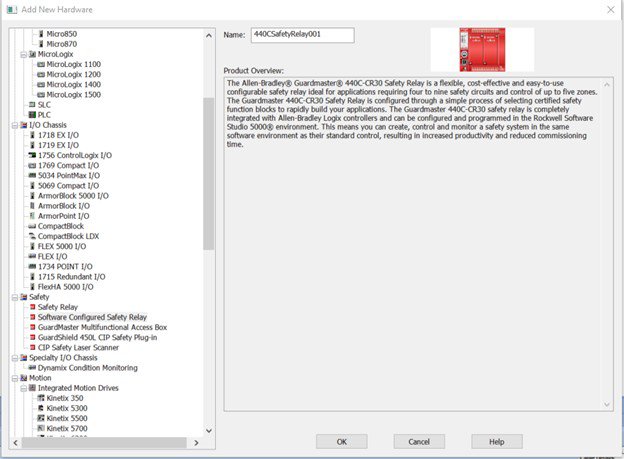

Após criada a Rede Ethernet/IP, vamos adicionar um relé programável de segurança modelo CR30.

Passo 09

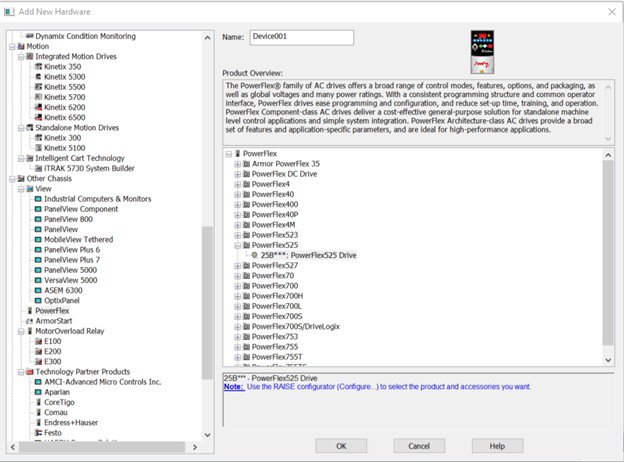

Após criado o sistema de segurança, vamos adicionar os Inversores de Frequência PF525. Neste caso vamos adicionar 5 unidades.

Passo 10

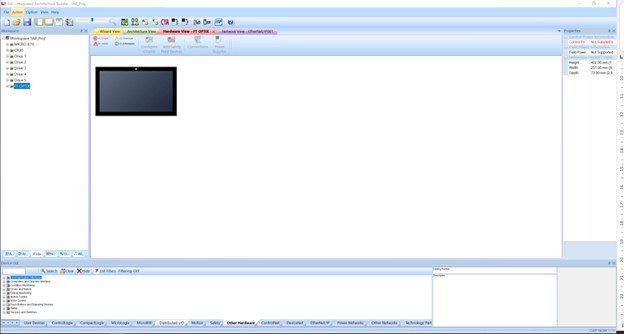

Após adicionado os Inversores de Frequência, vamos adicionar uma Interface de Visualização FT OPTIX.

Passo 11

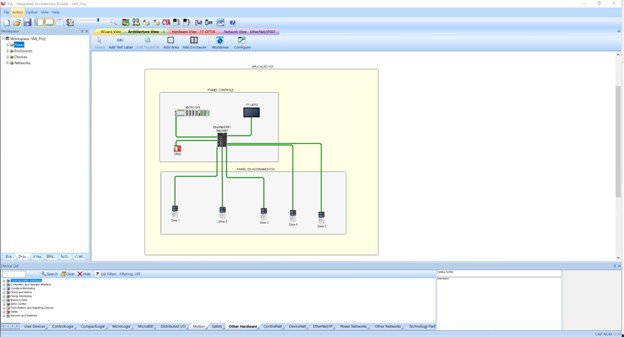

Vamos conectar todos os itens e organizar a arquitetura de modo a termos dois paineis (Controle e Acionamentos), conforme demonstrado.

Passo 11

Dimensionando as fontes de alimentação corretas para todo os sistema.
