Monitoramento Online de Sistemas e Controladores
PRA QUE SERVE?
Como identificar performance no sistema on-line?
Como identificar um sistema está performando on-line e identificar se o problema é de aplicação. O que ele identifica:
- Identifica se o servidor da dados (FactoryTalk Linx) está fora de limite
- Identificar os data itens por shortcut (por Controlador)
- Mostrar a % de utilização por Controlador (ControlLogix ou CompactLogix)
- Total de #Polled Data Items , onde cada controlador tem seu limite, podendo levar o sistema a sentimento de lentidão do sistema
Observação: você precisará concordar com os Termos e Condições de cada download.
Precisa de ajuda?
Se você precisar de ajuda com uma inscrição ou tiver um feedback do centro de inovação, escreva para nós.
online-system-and-controller-monitoring_Image1

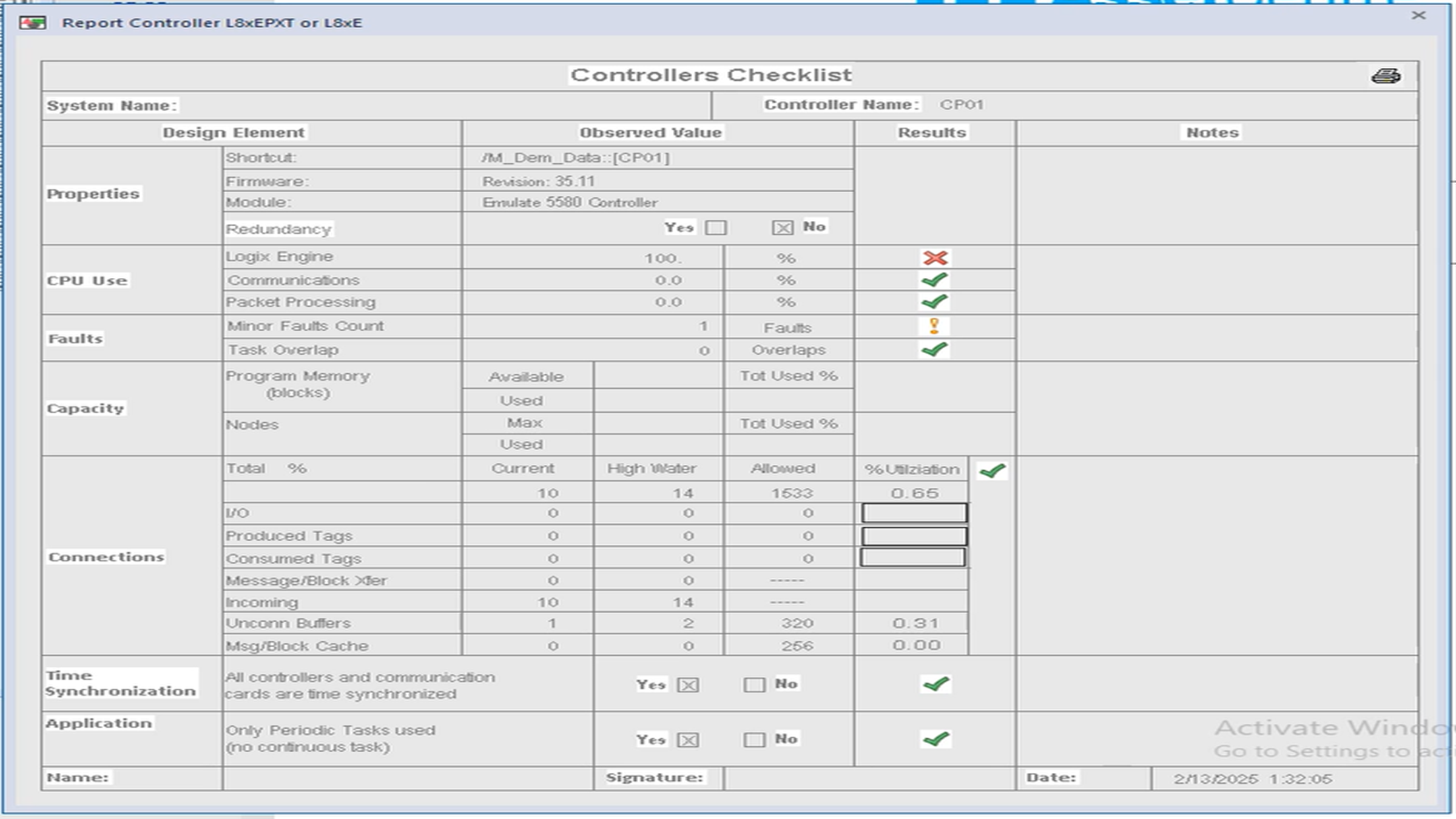

online-system-and-controller-monitoring_Image2
CARACTERISTICAS GERAIS
Mater o sistema em plena performance e identificar qualquer anomalia do sistema (não importa o tamanho ou tipo de processo), como processadores da linha Logix .
O diagnóstico pode e deve ser monitorado para:
- Manter eficiências de produção
- Capacidade de entregar um sistema sem erro
- Ter a visão se pode ou não ampliar uma cpu
- Ter a visão se pode ou não adicionar mais I/Os com precisão de sobra de todos os requisitos

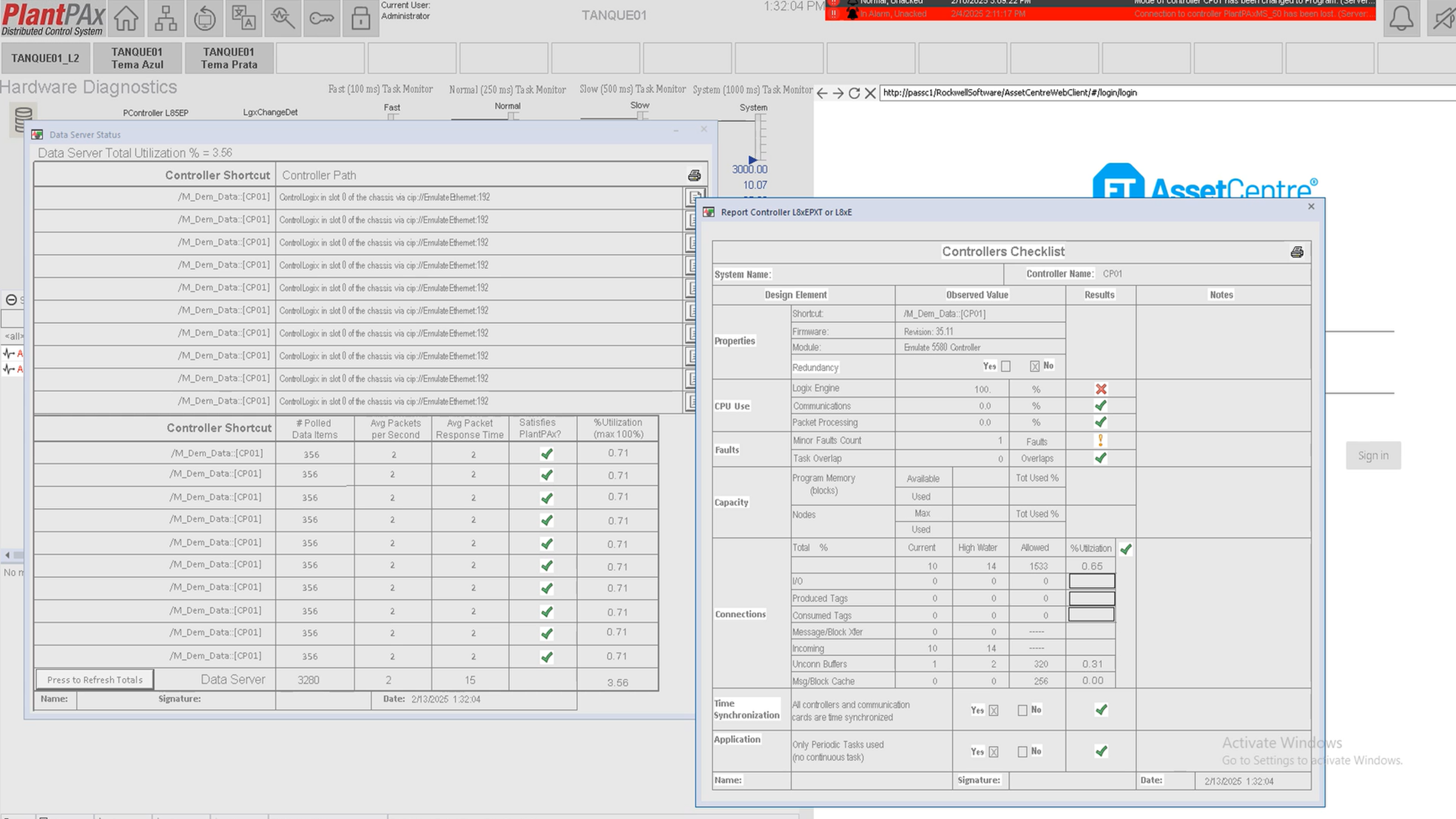

online-system-and-controller-monitoring_Image3
VANTAGENS
- Projetos com garantia de performance
- Verificação on-line de performance do sistema, sem precisar de outra ferramenta
- Otimizar com desempenho conhecido
- Com alocação de processamento e poucos ajustes de tasks, as melhoras são sigficativas
- Jamais utilização de task continua, pois a task continua tem em média 3x menos performance do que a periódica
- Ofereça mais valor
- Crie sistemas mais performáticos com conhecidos limites de cada processador
- Projeta o sistema evitando Major Fault (parada do sistema sem respostas)
LIMITAÇÕES E DESVANTAGENS
- Utilização na linha Logix (ControlLogix ou ComplactLogix) versão 18 ou maior de firmware
ISSO É ÚTIL PARA MIM?
Instrução e faceplates pronta para colocar em funcionamento com identificação instantânea com % de utilização para levantamento de base instalada, isso é fantástico.
online-system-and-controller-monitoring_Image4
COMO POSSO FAZER ISSO FUNCIONAR? Requisitos
Hardware
- Controladores da linha do Logix (ControlLogix ou CompactLogix)
Nota1: Também compatível com FT Echo (emulador dos controladores), com isso antes do start-up/comissionamento, já saberemos se estamos de acordo com os limites do sistema, antes mesmo de modo de produção
Software
- Studio 5000 Logix Designer (todas versão)
- RSLogix 5000 (v16 ou maior)
- FactoryTalk ECHO (Emulador dos controladores ControlLogix/CompactLogix) para Studio 5000 Logix Designer
- FactoryTalk View SE
- ACM (Application Code Manager)
Nota1: O software é automaticamente gerado e configurado através do software de configuração ACM (Application Code Manager) ou importando a instrução manualmente
Conhecimento
- Studio 5000 Logix Designer
- FactoryTalk View Studio
Guia de implementação
Passo 01
- Instale todos os softwares
- Studio 5000 Logix Designer
- FactoryTalk View
- Faça download da aplicação em Downloads/GeneralFiles.zip
- Após o download, encontre os seguintes arquivos (após unzip): ATENÇÃO, IMPORTAR NA SEQUÊNCIA ABAIXO (Images, Global Objects, GFX Display)
- Images (imagens a serem “arrastadas para o seu projeto do View SE)
- Global Objetcs (Globais utilizados na aplicação)
- GFX Display (faceplates utilizados na aplicação), assim o a tela de exemplo “PlantPAx_Diagnostic-HW 2025.xml”
- README.txt (leia por gentileza)
- ControlLogix EP -ACD referencia (PC01.ACD “Process Controller 01” Studio 5000 arquivo de exemplo com a instrução do do diagnóstico ( raP_Dvc_LgxCPU_5x80_5_20_00_AOI.L5X).
- Instale todos os softwares
-
Passo 02
No vídeo, verifique a configuração para estar funcionando perfeitamente.
online-system-and-controller-monitoring_VIDEO
Monitoramento Online de Sistemas e Controladores
Versão 1.0 - Abril de 2025
