Conecte automação com sistemas de TI utilizando FT-Optix e REST API

Aplicação pronta para uso demonstrando como integrar máquinas, sistemas de automação utilizando FT-Optix - Sistema de Visualização, com sistemas de TI, microserviços e afins.. - [Tempo de implantação: 60 minutos]
Página inicial do Centro de Inovação
connect-automation-with-it-systems-using-ft-optix-and-rest-api_ADO_473517308
Logo do Centro de Inovação
Página inicial do Centro de Inovação



O que esta aplicação faz?

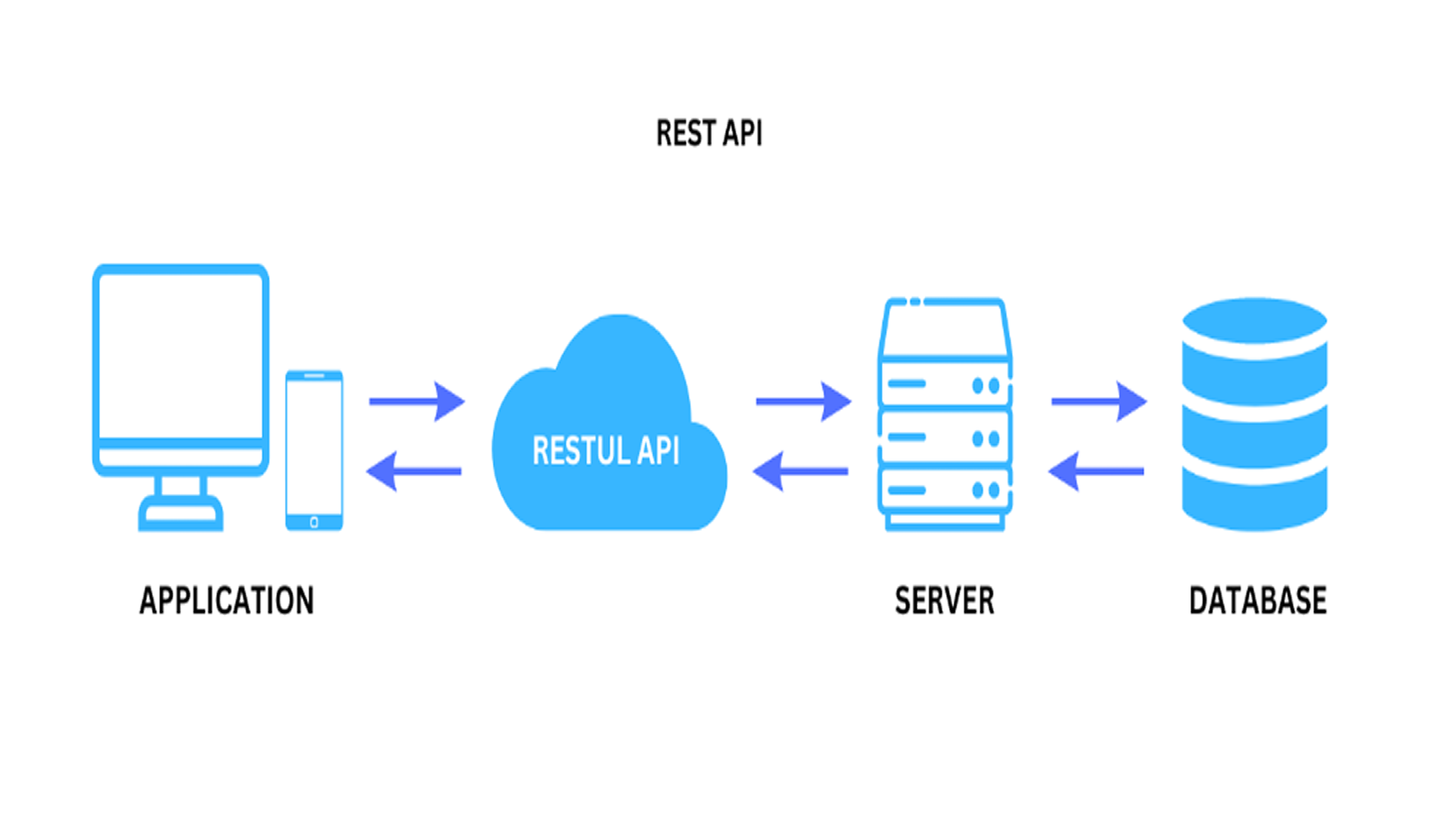

REST API (Representational State Transfer Application Programming Interface) é um estilo de arquitetura para a construção de serviços web. Ele define um conjunto de princípios para comunicação entre sistemas usando protocolos padrão da web, como o HTTP, permitindo uma integração flexível e conexão entre diferentes arquiteturas e microserviços. É uma tecnologia muito difundida em sistemas de tecnologia da informação para interface entre sistemas, permitindo que diferentes aplicações troquem informações e solicitações de forma rápida e segura.

API significa Application Programming Interface (Interface de Programação de Aplicações). No contexto de APIs, a palavra "aplicação" refere-se a qualquer software com uma função distinta. A interface pode ser pensada como um contrato de serviço entre duas aplicações. Esse contrato define como elas se comunicam, utilizando solicitações e respostas. A documentação das respectivas APIs contém informações sobre como os desenvolvedores devem estruturar essas solicitações e respostas.

Nesta nota de aplicação, apresentamos como o FT-Optix com REST API permite que fabricantes de máquinas, processos e clientes finais possam interagir com sistemas de TI, SAP, MES e softwares específicos, utilizando a tecnologia REST. Esta demonstração mostra como executar a chamada para um servidor REST API remoto e processar a resposta para exibir um modelo 3D interativo do objeto retornado.


connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image1
AHIC Download ICON VF.png

Download

Importante: Será necessário aceitar os Termos e Condições para cada download.

Arquivos para download ›
Legal Disclaimer Acceptance. ROCKWELL AUTOMATION WILL PROVIDE ACCESS TO ROCKWELL PRODUCTS (BEST PRACTICES, APPLICATIONS AND KNOWLEDGE) ON THE CONDITION THAT YOU ACCEPT AND COMPLY WITH THE FOLLOWING TERMS AND CONDITIONS. YOU ACCEPT AND AGREE TO BE BOUND BY THE TERMS OF THIS AGREEMENT BY DOWNLOADING, INSTALLING, COPYING, OR OTHERWISE USING PRODUCTS. IF YOU ARE ACCEPTING THESE TERMS ON BEHALF OF ANOTHER PERSON, COMPANY, OR OTHER LEGAL ENTITY, YOU REPRESENT AND WARRANT THAT YOU HAVE FULL AUTHORITY TO BIND THAT PERSON, COMPANY, OR LEGAL ENTITY TO THESE TERMS. IF YOU DO NOT AGREE TO THESE TERMS, DO NOT DOWNLOAD, INSTALL, COPY, ACCESS, OR USE THE PRODUCTS, SOFTWARE AND/OR CLOUD SERVICES. 1. Rockwell Automation retains full ownership and title to all Products and related documentation. No rights or licenses are granted other than those set forth in this Agreement. Company grants to Rockwell Automation a non-exclusive, worldwide, royalty-free, perpetual, non-revocable license to use any feedback Company provides regarding the Products, even if Company has designated the feedback as confidential. Rockwell Automation will be entitled to use the feedback without restriction or compensation to Company. 2. Company may not lease sub-lease, assign, license, sub-license or otherwise transfer any of the Products without the prior written consent of Rockwell Automation. Company may not assign or otherwise transfer access rights to the Products without the prior written consent of Rockwell Automation. Any reverse assembly, reverse engineering, decompilation, and creation of derivative works based on the Products by Company is prohibited. 3. Company acknowledges that Products provided under this Agreement are Rockwell Automation’s Confidential Information and are covered by effective or pending copyrights, patents, trademarks and/or trade secrets of Rockwell Automation, and Company agrees to maintain confidentiality by not disclosing Products or documentation to any third party without the prior written consent of Rockwell Automation and to protect the confidentiality of the Products as it would Company’s own confidential information. Company agrees that its obligation of confidentiality under this paragraph shall survive expiration or termination of this Agreement. 4. Company agrees that Products provided under this Agreement are prototypes and examples and its application and results may vary depending on each customer and project conditions. Rockwell Automation do not warranty the same results. This Agreement shall in no way be construed as a commitment by Rockwell Automation at any time to manufacture and/or offer Products for sale. There is no explicit or implicit service level agreement associated with using the Products. Rockwell Automation does not warrant that the functions contained in the Products will meet Company’s requirements. Company agrees to use all Products only in accordance with the instructions and only for the intended usages identified in the documentation. 5. EXCLUSION OF WARRANTIES AND LIMITATION OF LIABILITY. THE PRODUCTS ARE PROVIDED "AS IS". ROCKWELL AUTOMATION DISCLAIMS ANY AND ALL WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, INCLUDING WITHOUT LIMITATION ANY WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. ROCKWELL AUTOMATION EXPLICITLY DISCLAIMS ALL WARRANTIES OF NON- INFRINGEMENT AND EXPRESSLY DOES NOT WARRANT THAT THE PRODUCTS, IN WHOLE OR IN PART, WILL BE ERROR FREE OR FREE FROM SECURITY VULNERABILITIES. IN NO EVENT SHALL ROCKWELL AUTOMATION BE LIABLE FOR (i) LOST PROFITS, LOST SAVINGS, DOWNTIME, SPECIAL, INDIRECT OR CONSEQUENTIAL DAMAGES OF ANY KIND, OR (ii) ANY PERSONAL INJURY, PROPERTY DAMAGE OR ENVIRONMENTAL DAMAGE ARISING OUT OF OR IN CONNECTION WITH THIS AGREEMENT, WHETHER IN AN ACTION IN CONTRACT, STRICT LIABILITY OR IN TORT INCLUDING NEGLIGENCE. 6. COMPANY AGREES TO INDEMNIFY AND HOLD ROCKWELL AUTOMATION HARMLESS FROM ALL COSTS, AWARDS, DAMAGES, EXPENSES AND FEES (INCLUDING ATTORNEYS FEES) RESULTING FROM OR RELATED TO ANY THIRD-PARTY CLAIMS (INCLUDING EMPLOYEES AND AGENTS OF COMPANY) AGAINST ROCKWELL AUTOMATION, ITS DISTRIBUTORS, AGENTS, OFFICERS, DIRECTORS OR EMPLOYEES FOR PERSONAL INJURY (INCLUDING DEATH), PROPERTY DAMAGE OR ENVIRONMENTAL DAMAGE RELATED TO OR RESULTING FROM THE USE OF THE PRODUCTS. 7. In the event a Product is exported, Company agrees to comply with all applicable United States Export Control Law and Regulations, and the applicable export control laws of other countries. This Agreement shall be governed by the laws of the state of Wisconsin. This Agreement is the complete and exclusive Agreement between Rockwell Automation and the Company, and supersedes all prior agreements, whether written or oral, relating to the Products.
AHIC NEED HELP ICON VF.png

Precisa de ajuda?

Se você precisar de ajuda com uma inscrição ou tiver um feedback do centro de inovação, escreva para nós.




Caracteristicas Gerais

REST-API:

  1. Cliente-Servidor: Separação entre cliente (frontend) e servidor (backend).
  2. Stateless (Sem Estado): Cada requisição é independente, ou seja, não mantém estado no servidor.
  3. Cacheável: Suporta cache para melhorar desempenho.
  4. Interface Uniforme: Utiliza métodos HTTP bem definidos, como
    • GET → Buscar dados
    • POST → Criar novos recursos
    • PUT → Atualizar recursos existentes
    • DELETE → Remover recursos
  5. Representação de Recursos: Os dados podem ser retornados em formatos como JSON ou XML.


Vantagens

  • Facilidade de Integração: Permite que diferentes sistemas se comuniquem de forma simples.
  • Escalabilidade: Por ser stateless, facilita a escalabilidade do sistema.
  • Compatibilidade: Pode ser consumida por diversos clientes (web, mobile, IoT).
  • Simplicidade: Usa padrões conhecidos da web, como HTTP e JSON, tornando-a acessível para desenvolvedores.



Limitações e Desvantagens - Para o FT-Optix até a presente versão (1.5.2) somente formato JSON são aceitos.



Esta aplicação é relevante para mim?

Aplicação pronta para integração com FT-Optix utilizando REST-API, código aberto, podendo ser facilmente implementada ou utilizada como base em seu projeto.

Para conexão com controladores o FT-Optix permite integração (driver de comunicação) com controladores Logix (Rockwell Automation) ou controladores de terceiros.

Veja nossos drivers disponíveis: https://www.rockwellautomation.com/pt-pt/docs/factorytalk-optix/current/contents-ditamap/creating-projects/communication-driver/communication-drivers-overview.html



Como posso fazê-lo funcionar?

Requisitos: produtos, ferramentas, conhecimento prévio.

Hardware:

  • Intel Core i5 Standard Power processor (i5-8xxx)
  • 8 GB of RAM memory
  • 20 GB free hard disk space

Os requisitos de hardware para aplicativos FactoryTalk Optix podem variar dependendo do aplicativo e do tipo de dispositivo que executa o aplicativo.

Software:

Conhecimento prévio

  • SO Windows
  • FactoryTalk Optix Studio
  • Conhecimento sobre a tecnologia REST-API



AHIC STEP ICON.png

Guia de Implementação


Open All Close All
Passo 1

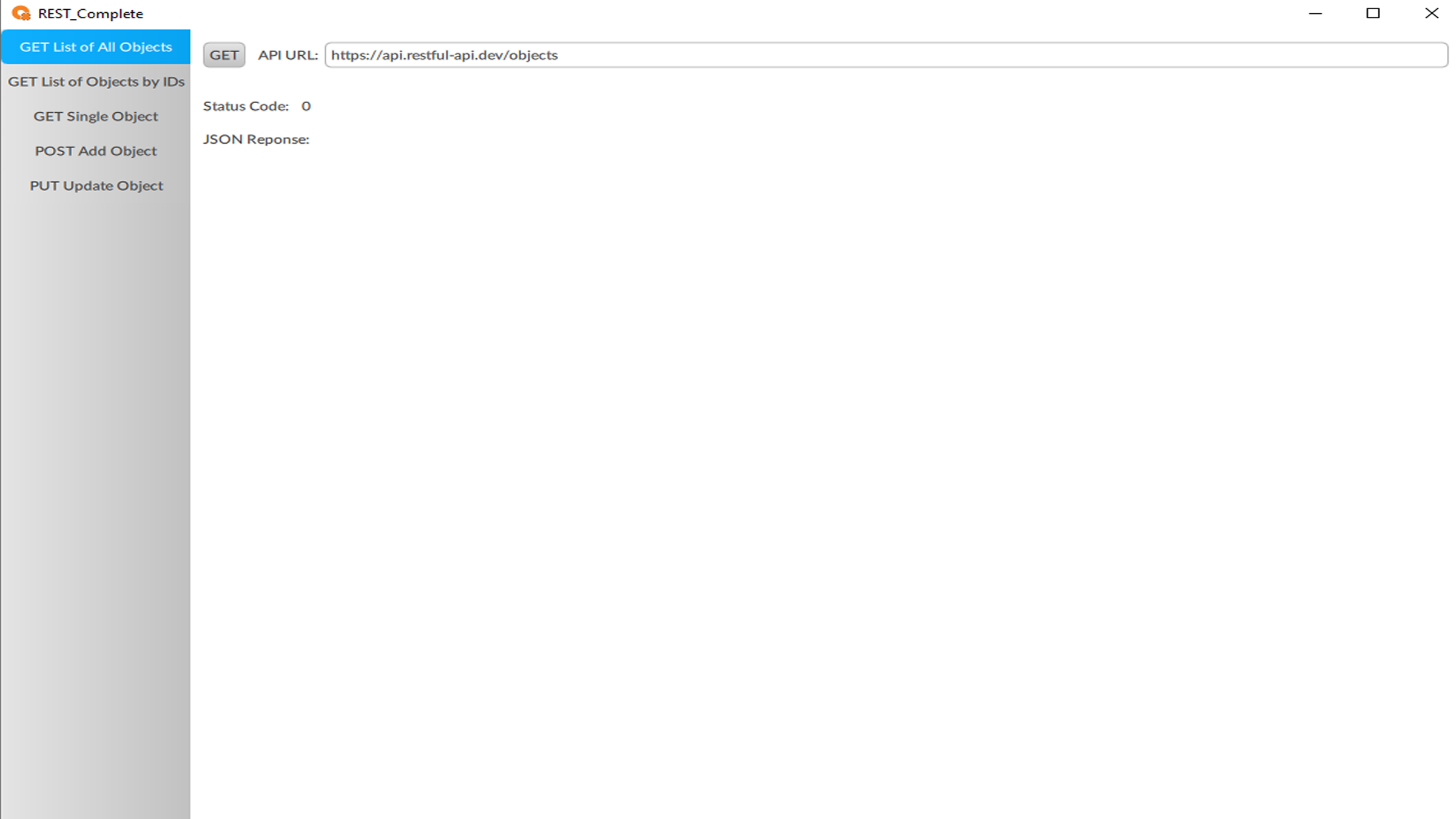

Faça download da aplicação em Downloads/GeneralFiles.zip

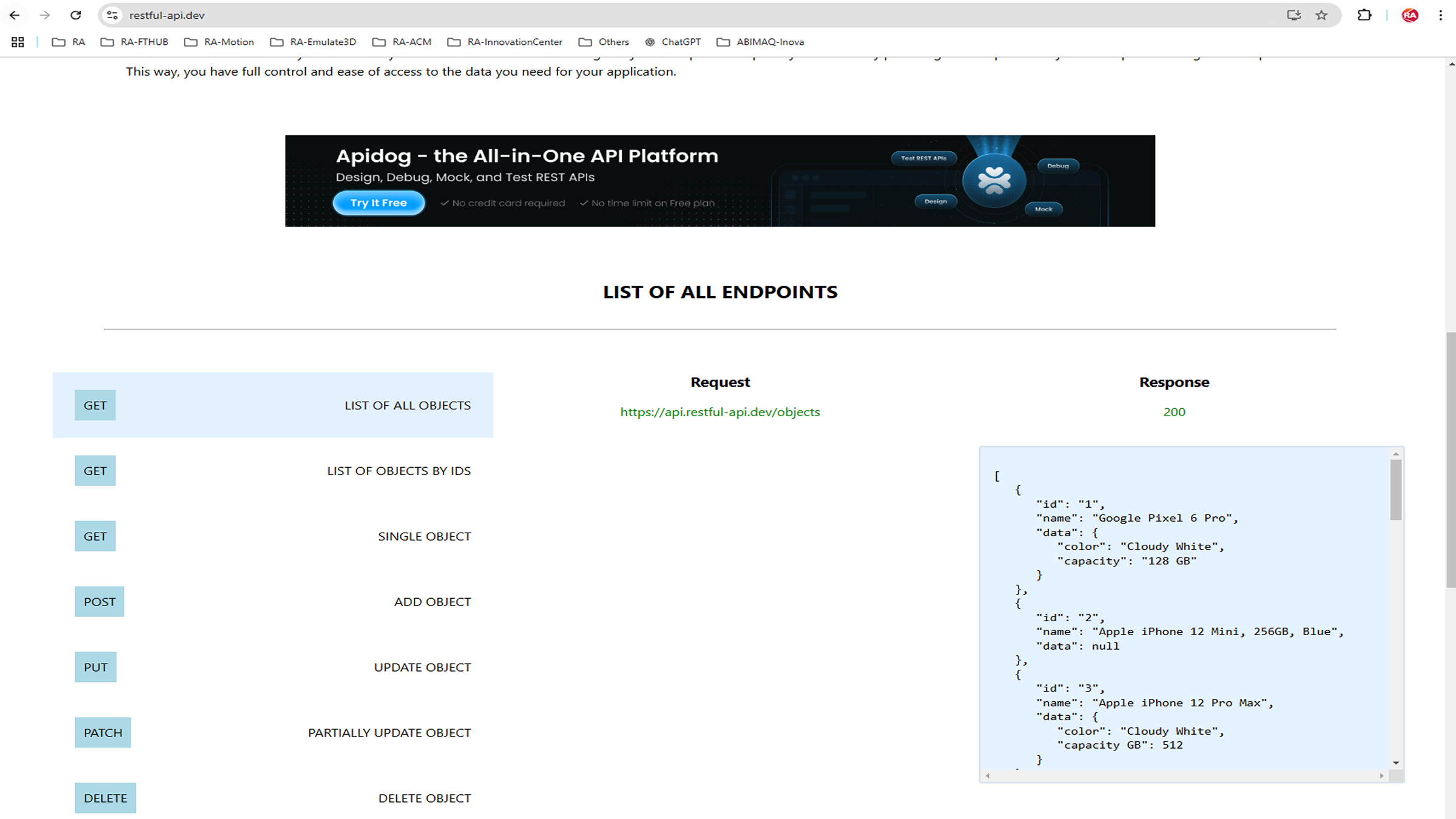

Aplicação de exemplo utiliza REST-API do site https://restful-api.dev/rest-fundamentals. Um site contento servidor para projetos de demonstração e teste de sistemas.



Abra aplicação no FT-Optix Studio.



Converta automaticamente aplicação caso tenha alguma versão mais recente do FT-Optix.


connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image2

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image2

Passo 2

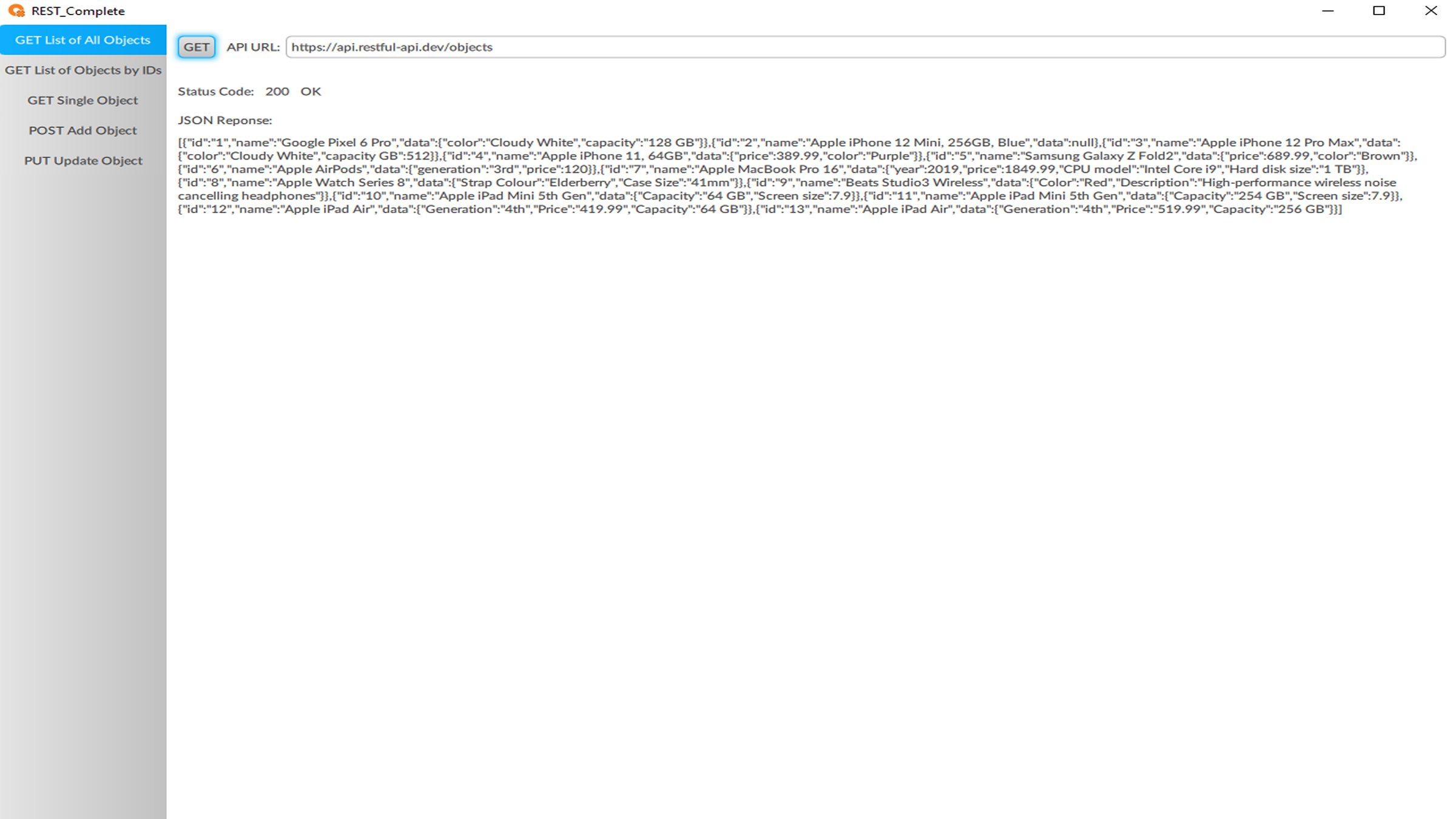

  • Execute aplicação e verifique o funcionamento
  • Clique no menu: GET List of All Objects, seguinda clique no botão GET


Via REST-API o comando executa um script que solicita (GET) ao servidor (REST-API) todos os objetos disponíveis e retorna um Status (Status Code) e a resposta em formato JSON.


connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image3

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image3

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image4

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image4






connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image1

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image1
connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image2

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image2
connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image3

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image3
connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image4

connect-automation-with-it-systems-using-ft-optix-and-rest-api_Image4
