Adequação de Máquinas Transportadoras com aplicações de Muting
Nesta página:
Para que serve isso?
Cortinas de luz são usadas para detectar tentativas de acesso a uma área perigosa. Em operação normal, se a cortina de luz detectar um objeto, ela faz com que o sistema de segurança interrompa qualquer movimento perigoso nessa área. Em algumas aplicações, é desejável que um produto passe pela cortina de luz sem interromper o movimento perigoso. Essa configuração pode ser feita por meio do uso de muting.
Características gerais
Esta técnica de aplicação de função de segurança explica como conectar e configurar um sistema de muting tipo L com dois sensores, para passagem em uma única direção, incluindo função de override (sobrescrita manual) e um botão de parada de emergência (E-stop) adicional. O sistema é baseado no relé de segurança configurável Guardmaster® 440C-CR30.
Observação: você precisará concordar com os Termos e Condições de cada download.
Precisa de ajuda?
Se você precisar de ajuda com uma inscrição ou tiver um feedback do centro de inovação, escreva para nós.
Vantagens
- Atendimento das principais normas de segurança vigentes
- Utilização de soluções certificadas de segurança
- Solução que possibilita expansões
- Possibilidade de integração com sistemas de controle através da rede Ethernet/IP
Limitações e desvantagens
- O Software CCW precisa estar atualizado na sua última versão
- Esta solução faz parte do processo de adequação da máquina, o processo completo de adequação deve ser realizado
Isso é útil para mim?
Aplicação já configurada com todo o sistema de monitoração da função de parada de emergência com relés de segurança configuráveis.
Como posso fazer funcionar?

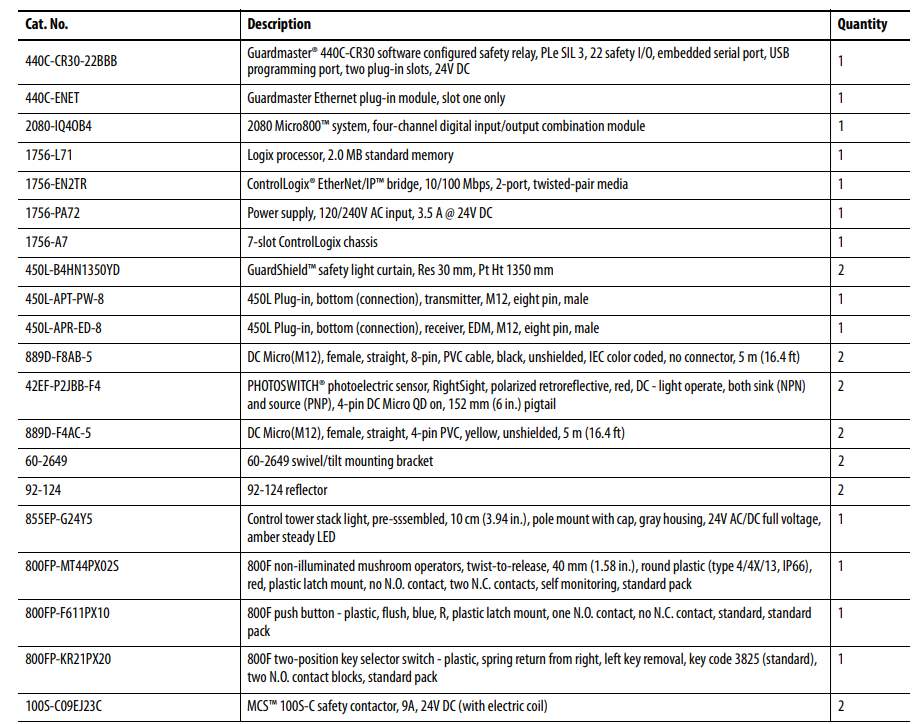

- Hardware: Computador ou Notebook padrão e Lista de Material
- Software: CCW Connected Components Workbench

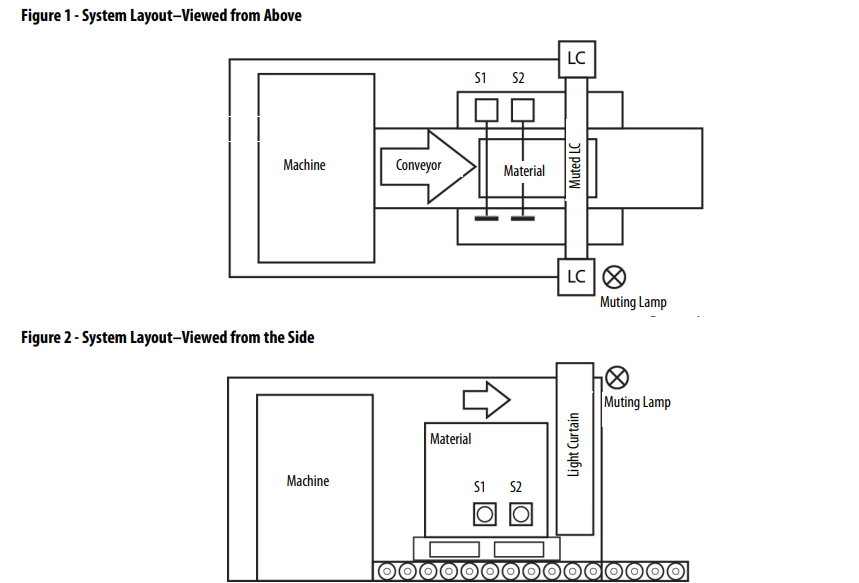

Disposição da solução:
Guia de instalação
Para implementar, verifique os passos a seguir.
Passo 01

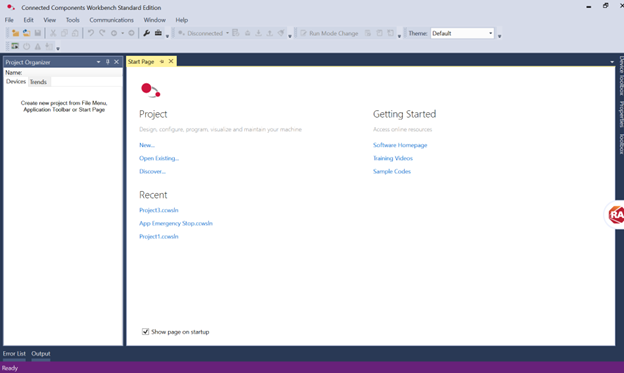

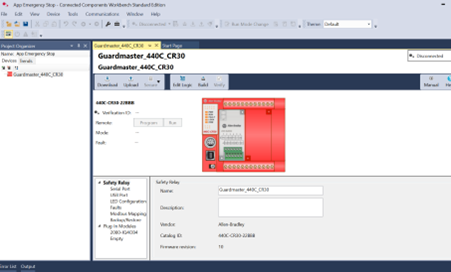

Abra o Software CCW, após aberto o mesmo apresentará uma imagem semelhante à exibida a seguir:
-
Passo 02

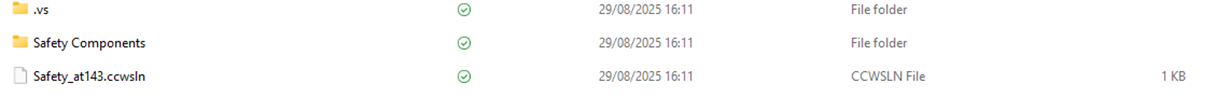

Selecione “Open Existing” e busque a aplicação que foi disponibilizada com “Safety-at163.ccwsln”. O local onde a aplicação esta salva é selecionado pelo usuário no momento do Download. Após selecionar a aplicação clicar em “Open”.
-
Passo 03

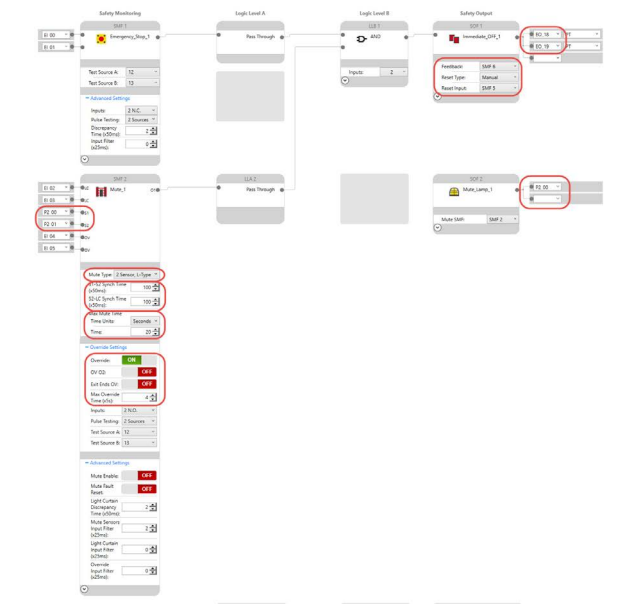

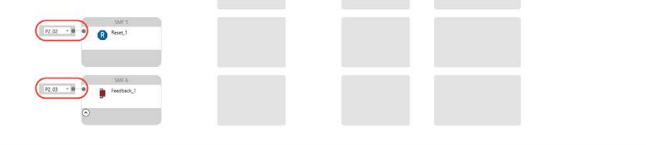

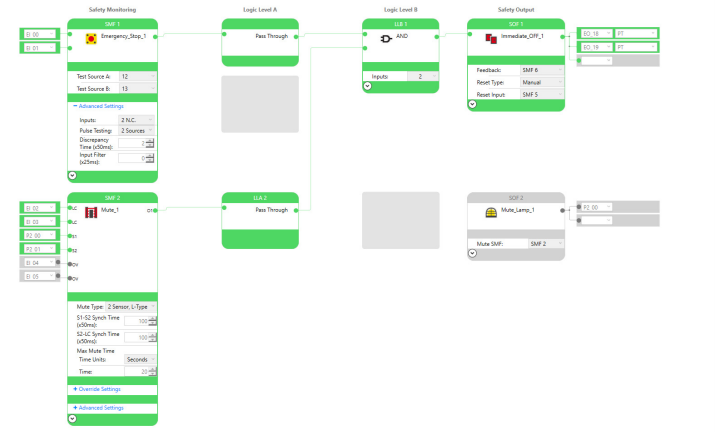

Após carregada a aplicação, clicar em “Edit Logic” de modo que você possa visualizar a lógica da aplicação e ajuste as saídas conforme abaixo.
-
Passo 04
Após verificada a aplicação, basta clicar em “Build” para avaliar a se há algum problema, uma vez verificado será apresentada a mensagem “Build Succeded”
-
Passo 05

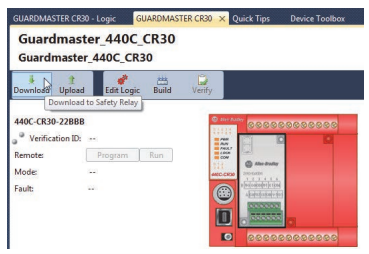

Após verificado, clicar em “Download” e seguir com o processo de download da aplicação.
-
Passo 06

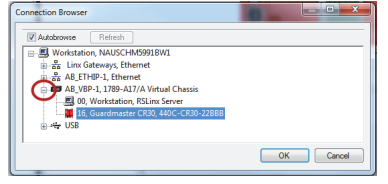

Selecione o relé que esta conectado com o sistema conforme imagem a seguir:
-
Passo 07

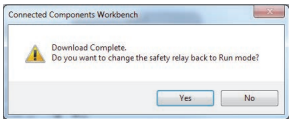

Será solicitado uma confirmação para finalização do processo de Download
-
Passo 08

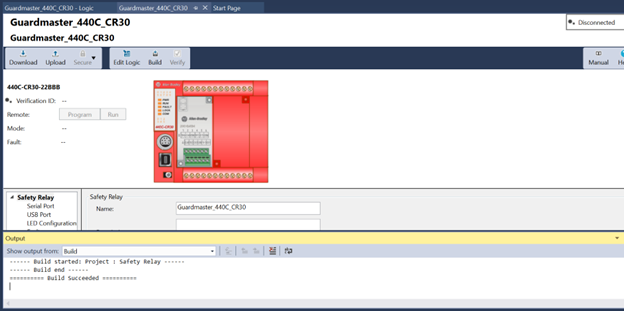

Após a confirmação será sinalizado que o processo de Download foi concluído.
-
Passo 09
Você poderá avaliar o seu programa através da verificação On-Line conforme imagem a seguir (Imagem ilustrativa da solução de monitoração).
Adequação de Máquinas Transportadoras com aplicações de Muting
Versão 1.0 - Setembro de 2025
