Visualização Janelas
A visualização Janelas mostra um resumo da configuração de janelas do módulo.

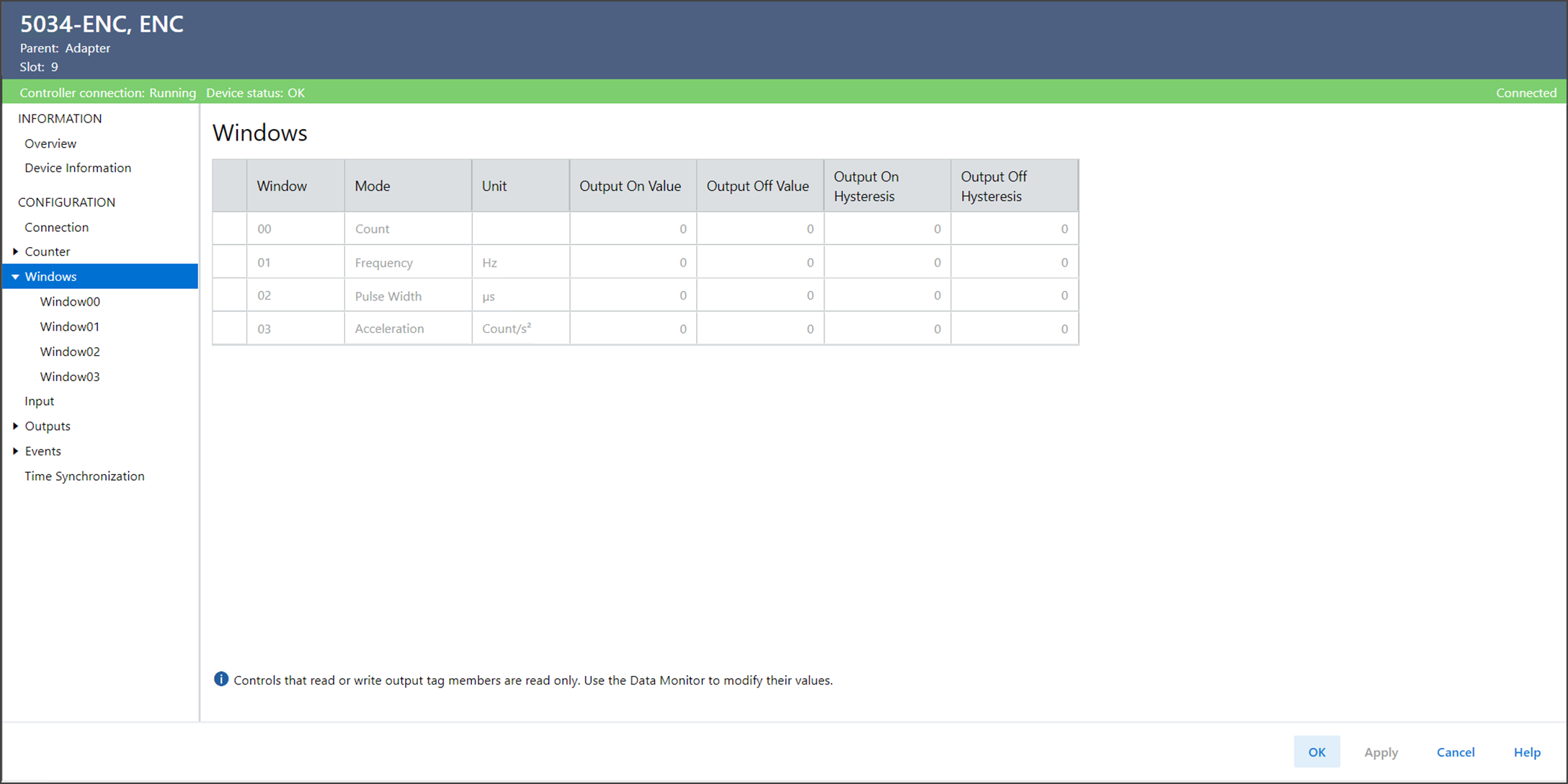

Exemplo de visualização Janelas
A visualização Janelas inclui estes parâmetros:
Parâmetro | Descrição |
|---|---|
Janela | Exibe o número da janela à qual esta configuração se aplica. |
Modo | Exibe em qual valor de tag de entrada a janela opera. |
Unidade | Exibe a unidade que está associada ao modo configurado para a janela. |
Valor ligado de saída | Exibe o valor que define um lado dos limites da janela. As saídas (se associadas à janela) e o tag I.Windowxx.InWindow mudam de estado neste limite, de acordo com o diagrama Figura 1. |
Valor desligado de saída | |
Histerese ligada de saída | Exibe o deslocamento negativo em relação ao Valor de ativação da saída para aplicar histerese. |
Histerese desligada de saída | Exibe o deslocamento negativo em relação ao Valor de desativação da saída para aplicar histerese. |
