Ambiente de desenvolvimento de programa de diagrama de blocos de função

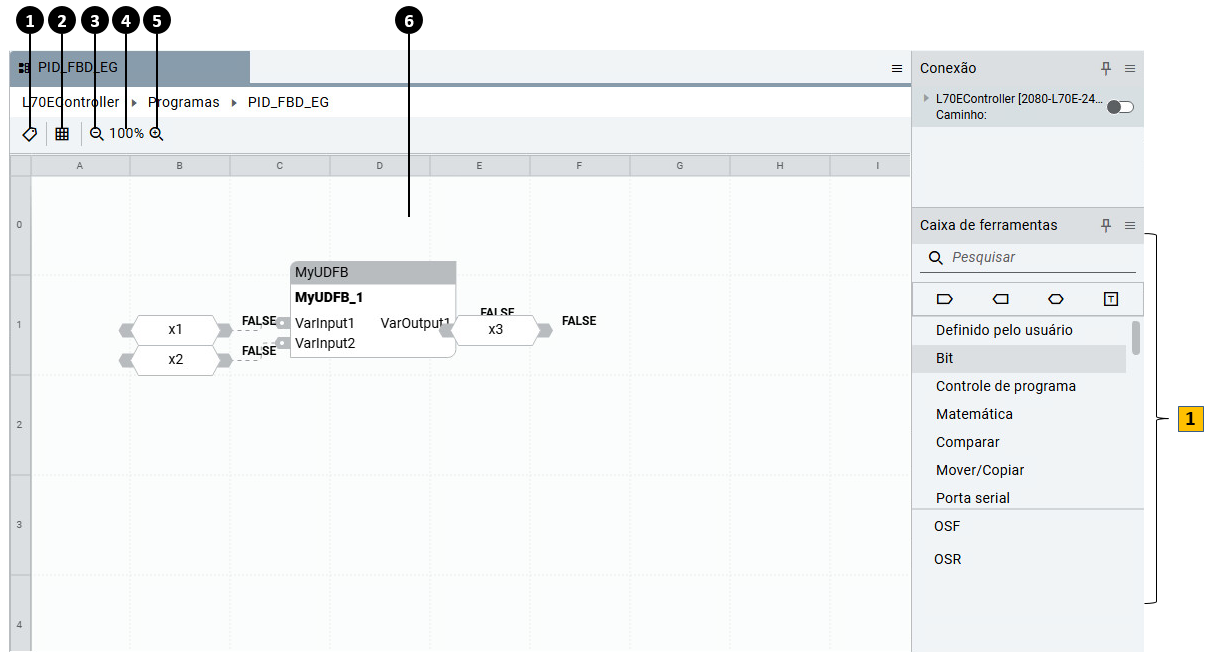

O diagrama a seguir mostra o editor de linguagem de um programa de diagrama de blocos de função (function block diagram, FBD) onde você desenvolve Unidades de organização do programa (Program Organizational Units, POUs) do FBD.
Use a
Caixa de ferramentas
ou os atalhos do teclado do FBD para adicionar elementos a uma POU de FBD.Ambiente de desenvolvimento do programa de FBD
Item | Descrição |
|---|---|
 | Abre a grade de variáveis locais para exibir as variáveis usadas pelo programa atual. |
 | Exibe ou oculta as linhas da grade. O zoom é redefinido quando a guia é fechada e isso não afeta outras guias. |
 | Aumenta o zoom do editor. O zoom é redefinido quando a guia é fechada e isso não afeta outras guias. |
 | Reduz o zoom do editor. O zoom é redefinido quando a guia é fechada e isso não afeta outras guias. |
 | Redefine o zoom do editor para 100%. |
 | Compõe a parte principal do editor de FBD. Nesta área, você edita a lógica usando elementos gráficos de instrução. |
 | Adiciona instruções e elementos ao editor. |
