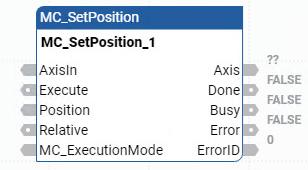

MC_SetPosition (definir posição do controle de movimento)

A instrução MC_SetPosition altera o sistema de coordenadas de um eixo manipulando a posição real de um eixo com o mesmo valor sem causar qualquer movimento.

Detalhes da operação:

O MC_SetPosition pode ser concluído com sucesso apenas quando o estado do eixo for Suspenso, Movimento contínuo (MC_ExecutionMode = 0) ou quando o movimento contínuo for concluído, e termina com um estado Suspenso (MC_ExecutionMode = 1).

O MC_SetPosition opera como MC_Home no HomingMode = MC_HOME_DIRECT (0x04), exceto que o bloco da função MC_Home define o status de Eixo na Posição Inicial.

Quando MC_ExecutionMode = 0 (mcImmediately), a execução do bloco de função MC_SetPosition relatará um erro se houver um movimento não contínuo em andamento com o eixo.

Quando MC_ExecutionMode = 1 (mcQueued), a configuração da posição real ocorrerá apenas quando todos os movimentos em andamento anteriores pararem. Isto é, cada bloco da função anterior deve ter pelo menos uma saída Concluído, Cancelado ou Erro igual a True.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L50E e L70E que suportam o controle de movimento.

Parâmetros da MC_SetPosition
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
EN	Entrada	BOOL	Habilitação do bloco de instruções. TRUE: Executa a computação atual de MC_SetPosition. FALSE: Não há computação. Aplica-se apenas aos programas do diagrama de ladder.
AxisIn	Entrada	AXIS_REF FB_AXIS_REF	Use o tipo de dados AXIS_REF para definir AxisIn. Para um FB_Axis (eixo de feedback), use o Tipo de dados FB_AXIS_REF para definir AxisIn.
Execute	Entrada	BOOL	TRUE: Inicia a configuração da posição do eixo.
Position	Entrada	REAL	A posição absoluta ou a distância relativa a ser definida para o eixo.
Relative	Entrada	BOOL	TRUE: Define a distância relativa do eixo. FALSE: Define a posição absoluta do eixo.
MC_ExecutionMode	Entrada	SINT	Os valores são: 0 (`mcImmediately`): A funcionalidade é válida imediatamente. 1 (`mcQueued`): A nova funcionalidade se tornará válida quando: Todos os comandos de movimento anteriores definem um dos seguintes parâmetros de saída: Concluído, Cancelado ou Erro. O eixo não está em um estado de movimento. Para (MC_ExecutionMode = 0), este bloco de função é concluído com sucesso apenas quando o estado do eixo for Desativado ou Suspenso. A execução desse bloco de função relatará um erro se houver um movimento em andamento não contínuo com o eixo nesse modo. Para (MC_ExecutionMode = 1), esse bloco de função será concluído com sucesso quando o estado do eixo for Desativado, Suspenso ou o movimento em andamento puder ser concluído, terminando em um estado Suspenso. Outros valores de entrada são reservados no momento e são considerados parâmetros inválidos.
ENO	Saída	BOOL	Ativar saída. Aplica-se apenas aos programas do diagrama de ladder.
Axis	Saída	AXIS_REF	A saída do eixo é somente leitura em programas do diagrama de ladder.
Done	Saída	BOOL	TRUE: A Posição tem um novo valor.
Busy	Saída	BOOL	TRUE: O bloco de função não foi concluído.
Error	Saída	BOOL	Indica a ocorrência de um erro. TRUE: Um erro foi detectado. FALSE: Sem erro.
ErrorID	Saída	UINT	Um numérico exclusivo que identifica o erro. Os erros dessa instrução são definidos em IDs de erro do bloco da função de controle de movimento.

Exemplos de MC_SetPosition

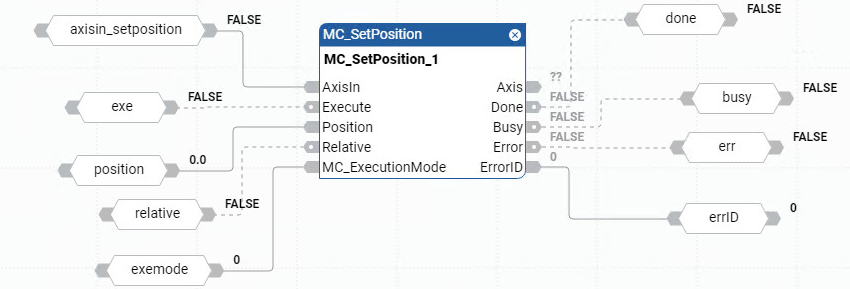

Exemplo de diagrama de blocos de função MC_SetPosition

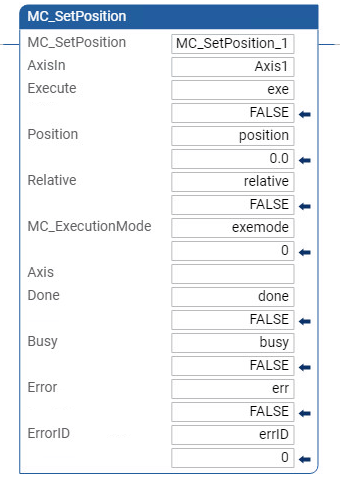

Exemplo de diagrama de ladder MC_SetPosition

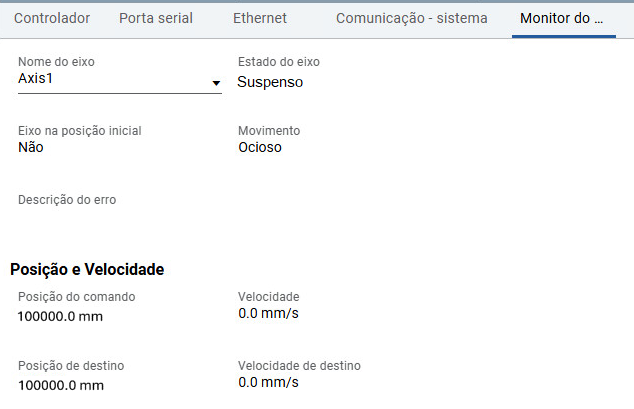

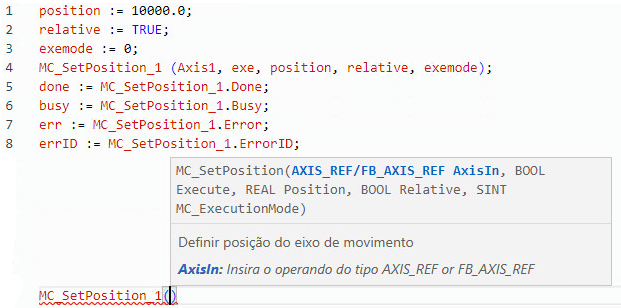

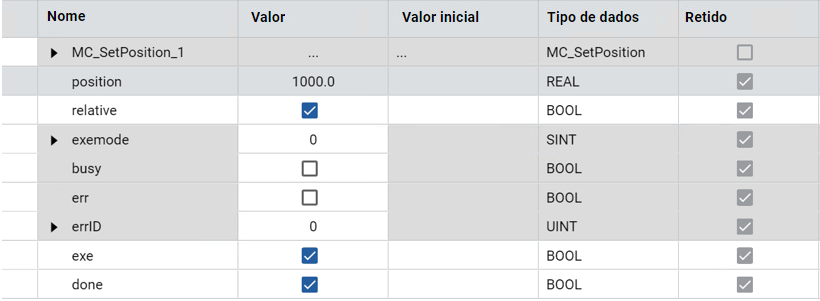

Exemplo de texto estruturado MC_SetPosition
