HSCE_SET_STS

A instrução define e redefine manualmente os sinalizadores de status de contagem de HSC. O bloco da função HSC deve ser parado para que o bloco da função HSCE_SET_STC defina ou redefina seu status HTS. Se o bloco de função HSC não for parado ou o canal HSC não for configurado, o bloco de função HSC2_SET_STS lançará um erro.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da HSCE_SET_STS
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Enable	Entrada	BOOL	Ativação do bloco da função. TRUE: Define ou redefine o status do HSC. FALSE: Não há alteração no status de HSC.
Channel	Entrada	HSCE_CHANNEL	O canal HSCE.
HPReached	Entrada	BOOL	Quando o valor de alta predefinição for atingido, esse bit será definido como TRUE pelo módulo de plug-in. Defina ou redefina esse bit pelo bloco de função HSCE_SET_STS.
LPReached	Entrada	BOOL	Quando o valor de baixa predefinição for atingido, esse bit será definido como TRUE pelo módulo de plug-in. Defina ou redefina esse bit pelo bloco de função HSCE_SET_STS.
OFOccurred	Entrada	BOOL	Quando ocorrer um estouro, esse bit será definido como TRUE pelo módulo de plug-in. Defina ou redefina esse bit pelo bloco de função HSCE_SET_STS.
UFOccurred	Entrada	BOOL	Quando ocorrer uma subcarga, esse bit será configurado como TRUE pelo módulo de plug-in. Defina ou redefina esse bit pelo bloco de função HSCE_SET_STS.
TouchProbe	Entrada	BOOL	Quando a sonda de toque for acionada, esse bit será definido como TRUE pelo módulo de plug-in.
Hold	Entrada	BOOL	Quando a retenção do HSC for acionada, esse bit será definido como TRUE pelo módulo de plug-in. Defina ou redefina esse bit pelo bloco de função HSCE_SET_STS. Este parâmetro de entrada é efetivo apenas para o contador 0. Contador 1 sempre é redefinido
Preset	Entrada	BOOL	Quando Reset Z ACC for acionado, esse bit será definido como TRUE pelo módulo de plug-in. Defina ou redefina esse bit pelo bloco de função HSCE_SET_STS. Este parâmetro de entrada é efetivo apenas para o contador 0. Contador 1 sempre é redefinido.
Done	Saída	BOOL	Ação de configuração de HSC (iniciada por essa instrução) é bem-sucedida.
Error	Saída	BOOL	Indica a ocorrência de um erro.
ErrorID	Saída	UINT	Quando ocorre um erro, ErrorID contém os códigos de erro.

Exemplos HSCE_SET_STS

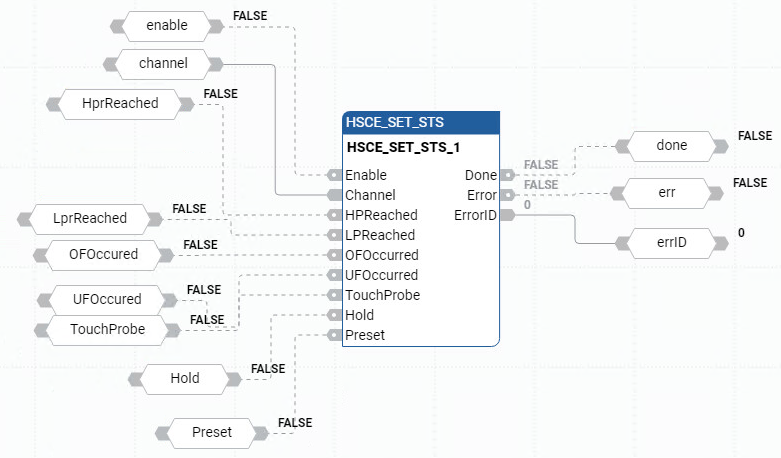

Exemplo de diagrama de blocos de função HSCE_SET_STS

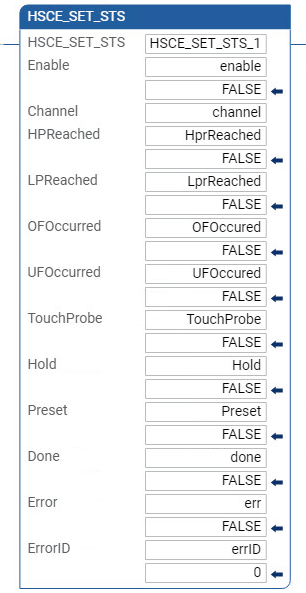

Exemplo de diagrama de ladder HSCE_SET_STS

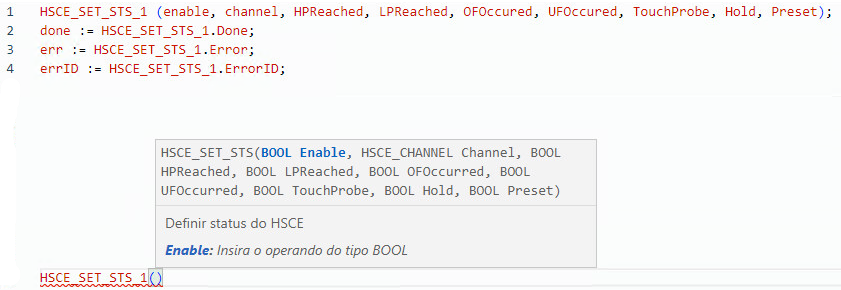

Exemplo de texto estruturado HSCE_SET_STS
