HSCE_READ_STS

A instrução é usada para ler o status de HSC atual.
Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.
Essa instrução aplica-se aos controladores L20E, L50E e L70E.
HSCE_READ_STS
HSCE_READ_STS
Parâmetros da HSCE_READ_STS
Parâmetro
Tipo do parâmetro
Tipo de dados
Descrição
Enable
Entrada
BOOL
Se Ativar for True, então HSC2StsInfo será atualizado.
Channel
Entrada
HSCE_CHANNEL
O canal HSCE.
Valid
Saída
BOOL
HSC2StsInfo é válido se for TRUE.
HSCEStsInfo
Saída
HSCE_STS
Valor limite de sobrecarga do contador.
Error
Saída
BOOL
Indica a ocorrência de um erro.
ErrorID
Saída
UINT
Quando ocorrer um erro, ErrorID conterá os Códigos de erro HSCE.

Exemplos de HSCE_READ_STS

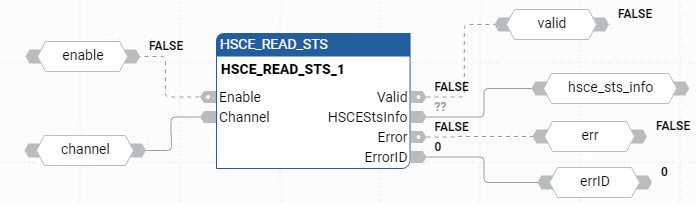

Exemplo de diagrama de blocos de função HSCE_READ_STS
Exemplo de diagrama de blocos de função HSCE_READ_STS

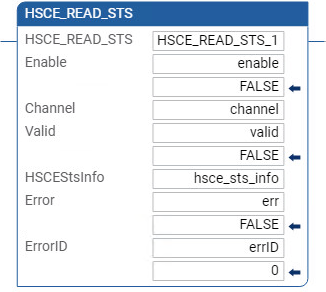

Exemplo de diagrama de ladder HSCE_READ_STS
Exemplo de diagrama de ladder HSCE_READ_STS

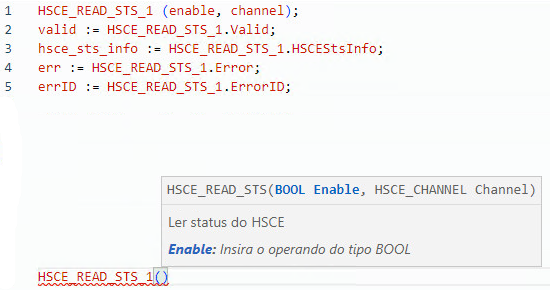

Exemplo de texto estruturado HSCE_READ_STS
Exemplo de texto estruturado HSCE_READ_STS
