HSCE

A instrução HSCE é usada para controlar e ler o contador HSC.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da HSCE
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
Enable	Entrada	BOOL	TRUE: HSCE inicia o bloco de função e o módulo de plug-in de HSC. Acumulador = InitAcc. O status do HSCE será redefinido. Taxa1 = 0, Taxa2 = 0. FALSE: O acumulador é atualizado pela leitura do módulo de plug-in. Concluído, Ativo, Erro = FALSE enquanto ErrorID = 0, Taxa1, Taxa2 = 0.
Channel	Entrada	HSCE_CHANNEL	O canal HSCE.
Run	Entrada	BOOL	Para HSCE contar o estado operacional. TRUE: HSCE conta os pulsos. FALSE: HSCE para a contagem.
Reset	Entrada	BOOL	TRUE: Todas as saídas e o acumulador são limpos. Taxa1 e Taxa2 também são limpas para 0. Status do módulo HSC do plug-in limpo. A prioridade da entrada de Reset é maior que a da entrada de Run.
Done	Saída	BOOL	TRUE: Quando Enable de HSCE é TRUE e nenhum erro foi detectado. FALSE: Quando Enable de HSCE é TRUE, mas Run é FALSE.
Active	Saída	BOOL	TRUE: Quando Enable de HSCE é TRUE, Done é TRUE e Run é FALSE. FALSE: Quando Enable de HSCE é TRUE, mas Run é FALSE.
Rate1	Saída	REAL	Taxa do pulso de corrente em unidades do usuário por segundo (método por pulso).
Rate2	Saída	REAL	Taxa do pulso de corrente em unidades do usuário por segundo (método cíclico).
TPValue	Saída	LINT	Captura do valor do acumulador quando a sonda de toque é acionada.
OutputSts	Saída	UINT	O status de saída física e virtual do plug-in HSC é aplicável apenas ao contador HSC 0. Bit 0: Saída 0 (status de saída física) Bit 1 a 15: Saída 1 à saída 15 (status de saída virtual)
Status	Saída	UINT	Informações do status de HSC.
Error	Saída	BOOL	Indica a ocorrência de um erro.
ErrorID	Saída	UINT	Quando ocorre um erro, ErrorID contém os códigos de erro.

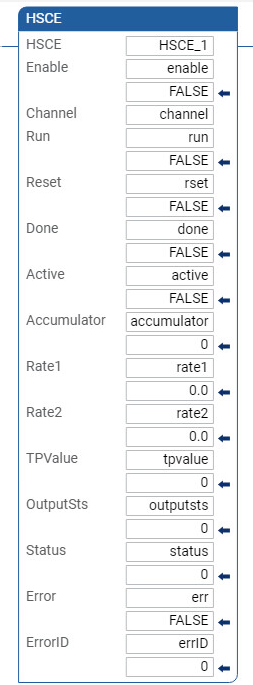

Exemplos de HSCE

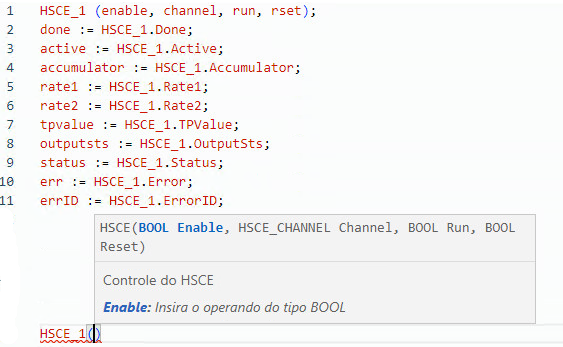

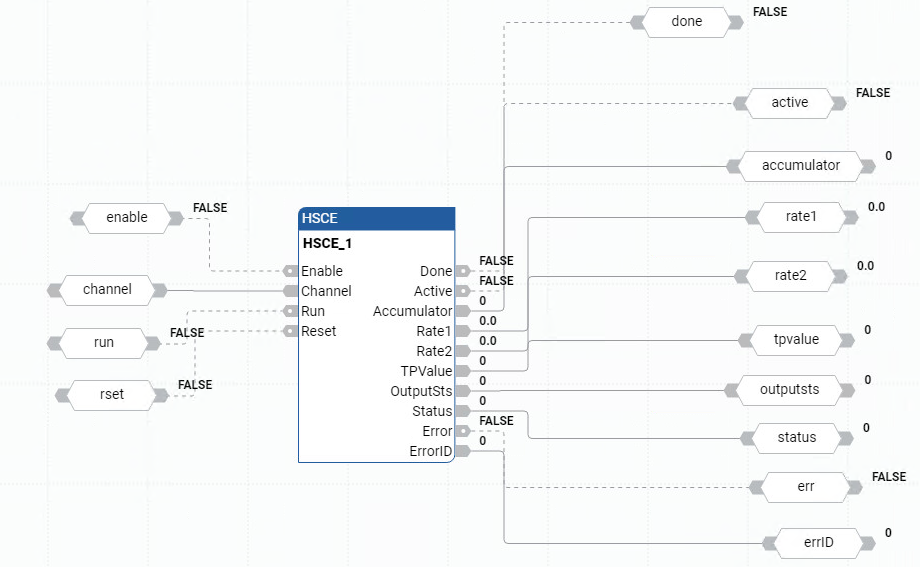

Exemplo de diagrama de blocos de função HSCE

Instruções HSC
