ARL (linha de leitura do ASCII)

A instrução ARL lê uma linha de caracteres ASCII do buffer até e incluindo os caracteres de terminação, e os armazena em uma string.

Linguagens suportadas: Diagrama de blocos de função, diagrama de ladder, texto estruturado.

Essa instrução aplica-se aos controladores L20E, L50E e L70E.

Parâmetros da ARL
Parâmetro	Tipo do parâmetro	Tipo de dados	Descrição
IN	Entrada	BOOL	Estado de entrada de linha. TRUE: Quando a borda ascendente for detectada, inicia o bloco de instruções com a pré-condição de que a última operação tenha sido concluída. FALSE: O bloco de instruções está ocioso.
ARLInput	Entrada	Tipo de dados ARDARL	Ler uma linha de caracteres ASCII do buffer. O máximo é 82. Use o tipo de dados ARDARL para definir os parâmetros Channel, Length e Cancel do ARDLInput.
Q	Saída	BOOL	Indica quando a leitura da linha do buffer de entrada está em andamento ou foi concluída. As saídas dessa instrução são atualizadas de forma assíncrona da varredura do programa. A saída Q não pode ser utilizada para voltar a disparar a instrução porque IN é acionada pela borda. TRUE: O bloco de função foi concluído. FALSE: O bloco de função não foi concluído.
Destination	Saída	ASCIILOCADDR	O elemento de string no qual os caracteres são armazenados.
NumChar	Saída	UINT	O número de caracteres na linha, incluindo o caractere de terminação.
Error	Saída	BOOL	Indica a existência de uma condição de erro. TRUE: Um erro foi detectado. FALSE: Sem erro.
ErrorID	Saída	UINT	Um numérico exclusivo que identifica o erro. Os erros para essa instrução são definidos em códigos de erro ABL.

Códigos de erro de ARL
Código de erro	Descrição do erro
03	A transmissão não pode ser concluída porque o sinal Limpar para enviar (CTS) foi perdido.
06	Parâmetro ilegal detectado.
07	Não é possível concluir o envio ou recebimento de ASCII porque a configuração do canal foi desligada usando a caixa de diálogo de configuração do canal.
08	Não é possível concluir a gravação de ASCII porque uma transmissão ASCII já está em andamento.
09	A comunicação ASCII solicitada não é suportada pela configuração de canal atual.
10	O Cancelamento foi definido, parando a execução da instrução. Nenhuma ação necessária.
11	O comprimento solicitado para a string é inválido, um número negativo, maior que 82, ou 0. Aplica-se aos blocos das funções ARD e ARL.
13	O solicitado (.LEN) no bloco de controle é um número negativo ou um valor superior ao tamanho da string armazenado com a string de origem. Aplica-se aos blocos das funções AWA e AWT.
14	O bloco de função ACL foi cancelado.
16	A Porta serial não seja está comportando linhas de controle RTS ou CTS.

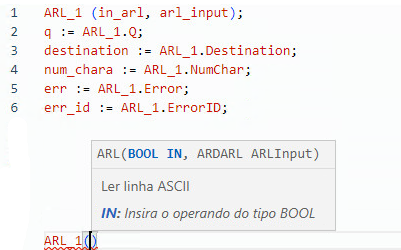

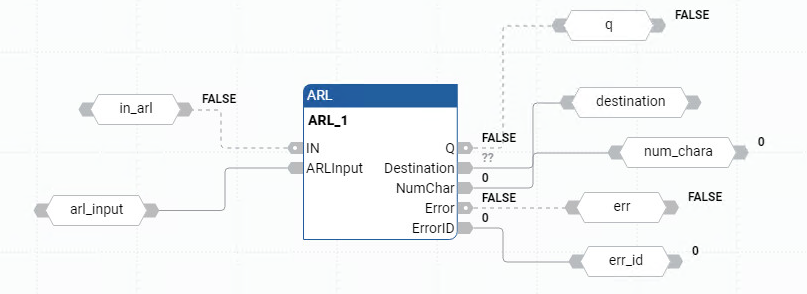

Exemplos de ARL
