Navegador de referência cruzada
O navegador de referência cruzada é uma ferramenta de pesquisa para localizar as referências lógicas para variáveis dentro do projeto do
Micro800
.Abra o navegador de referência cruzada a partir:
- Do editor de linguagem de um programa de diagrama de Ladder, de diagrama de blocos de função ou de texto estruturado.
- Da grade de variáveis globais ou locais.
O navegador de referência cruzada exibe referências à variável com base no local em que a variável é usada, incluindo:
- Programas de diagrama de Ladder
- Programas de texto estruturado
- Diagramas de blocos de função
- Funções definidas pelo usuário
- Blocos de função definidos pelo usuário
- Configurações do controlador
O navegador de referência cruzada mostra as seguintes informações sobre a variável:
- Nome: O nome da variável que é referenciado no projeto do controlador.
- Instrução: O nome da instrução na qual a variável é usada.
- Local: O local onde a variável é usada e um link para o local.
- Acesso: O acesso de comunicação à variável comoSem acesso,Leitura/GravaçãoouLeitura.

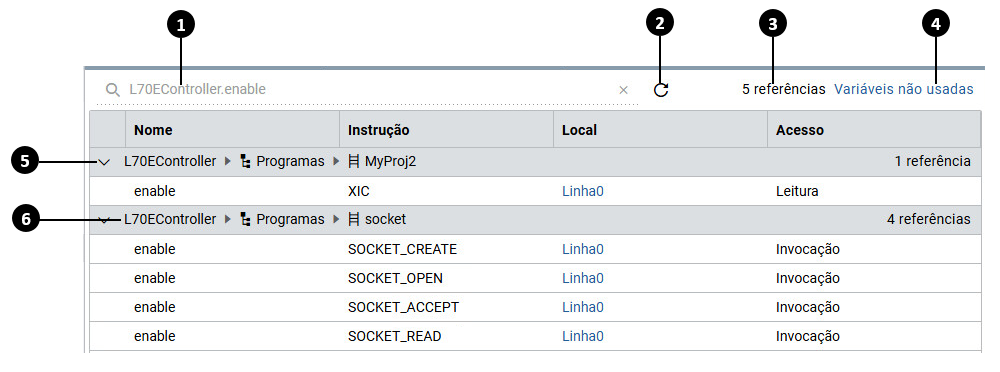

Navegador de referência cruzada
Item | Descrição |
|---|---|
 | Exibe a localização da variável no projeto do controlador:
É somente leitura. |
 | Atualiza a lista de referências cruzadas. Atualizar é usado após:
|
 | Exibe o número total de referências à variável selecionada. |
 | Abre o seletor de variáveis não usadas para exibir as variáveis definidas pelo usuário que não estão atribuídas a um programa do controlador. |
 | Expande ou oculta as informações de referência da categoria. |
 | Exibe o local da referência no Organizador do projeto . |
