Adicionar linhas adicionais e editar atribuições de variáveis

Use as etapas a seguir para adicionar a linha 2 e a linha 3 copiando a linha 0 e a linha 1, edite as atribuições de variável e, em seguida, compile a Traffic_Light UDFB.
Um ícone de erro Ícone de erro ao lado do nome de uma variável indica:
  • Um nome de variável deve ser atribuído.
  • Um valor constante deve ser inserido.
  • Uma incompatibilidade dos tipos de dados.
Para adicionar linhas adicionais e editar atribuições de variáveis
  1. Duplique a linha 0 e a linha 1, fazendo o seguinte:
    1. Selecione a primeira linha.
    2. Selecione a segunda linha enquanto seleciona a tecla
      Ctrl
      .
    3. Clique com o botão direito do mouse em qualquer linha e selecione
      Copiar
      .
    4. Clique com o botão direito do mouse na linha 1 e selecione
      Colar
      .
    Você também pode usar a tecla de atalho para copiar e colar linhas.
  2. Na linha 2, atribua a variável
    TON_3
     ao TON.
  3. Na linha 3, atribua a variável
    TON_4
     ao TON.
  4. Nas linhas 2 e 3, faça o seguinte:
    1. Altere cada variável de EW para variável de NS.
    2. Altere cada variável de NS para variável de EW.
    3. (opcional) Insira comentários de linha.

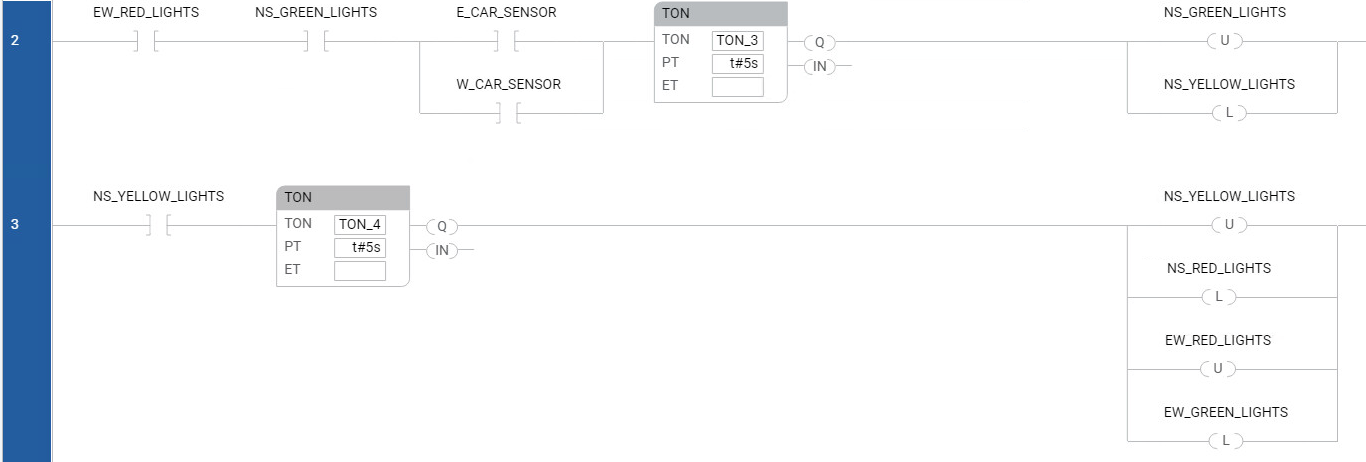

    4. Verifique se a linha 2 e a linha 3 parecem semelhantes ao exemplo a seguir:
      Projeto de semáforo - Linhas 3 e 4
  5. Adicione a linha 4 ao final.
    A lógica é:
    Quando o programa é baixado pela primeira vez ao controlador e executado, nenhum sinal está ligado inicialmente. Esta última linha verifica a condição (todos os semáforos estão desligados), e liga os sinais vermelhos norte-sul e os sinais verdes leste-oeste.
  6. (opcional) Clique duas vezes na linha 4, selecione
    Adicionar comentário de linha
     e insira:
    To initialize the program after the initial download, if all the lights are turned off, turn on the North-South red lights and the East-West green lights.
  7. Adicione os seguintes elementos do diagrama de ladder à linha 4 na ordem listada da esquerda para a direita. Use a
    Caixa de ferramentas
     para adicionar elementos de contato reverso conforme a tabela a seguir:
    Elementos do diagrama de ladder na linha 4
    Elemento de LD
    Posição
    Nome
    XIO
    1 (extrema esquerda)
    NS_RED_LIGHTS
    XIO
    2
    NS_YELLOW_LIGHTS
    XIO
    3
    NS_GREEN_LIGHTS
    XIO
    4
    EW_RED_LIGHTS
    XIO
    5
    EW_YELLOW_LIGHTS
    XIO
    6 (extrema direita)
    EW_GREEN_LIGHTS
  8. Adicione dois OTOs em paralelo para ativar as variáveis NS_RED_LIGHTS e EW_GREEN_LIGHTS.

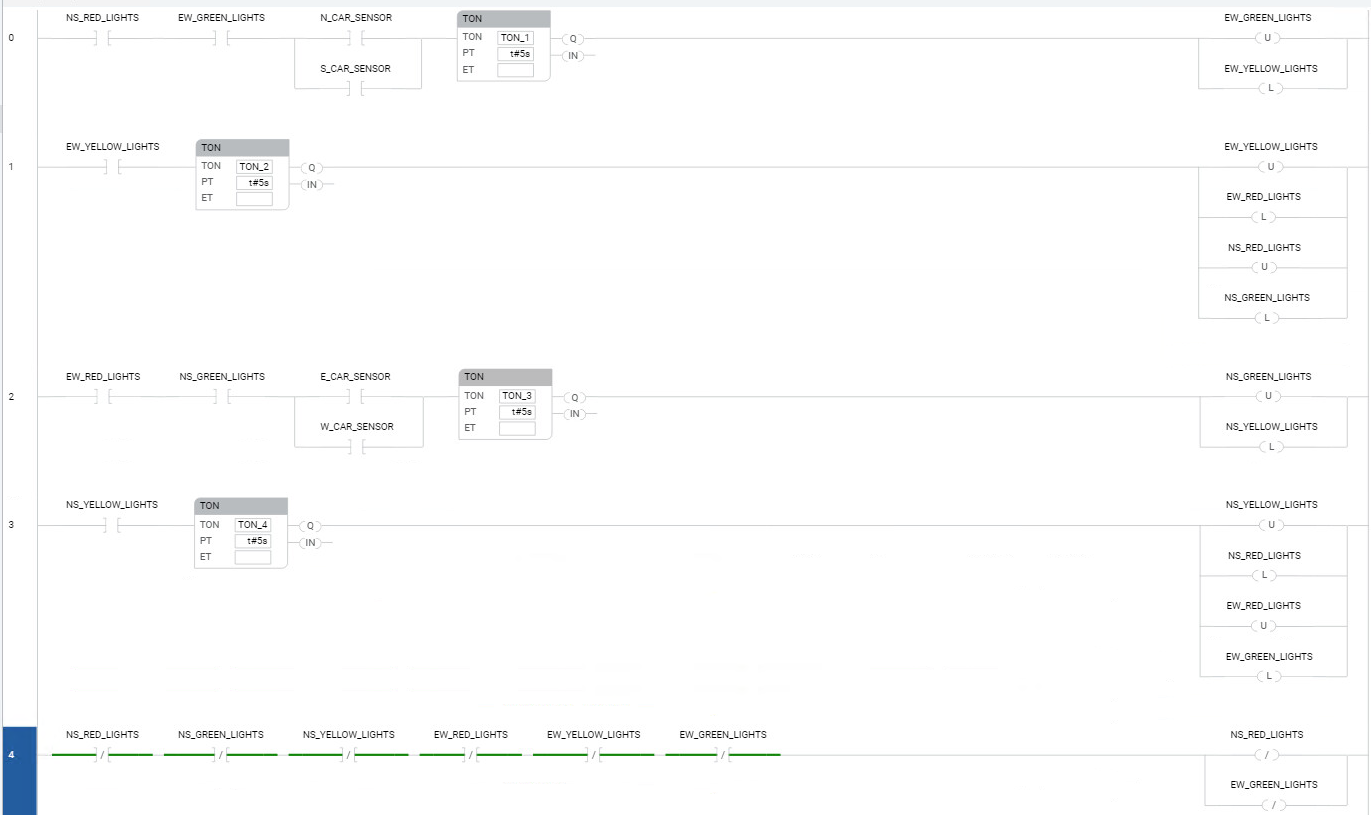

    Todo o programa de bloco de função definido pelo usuário é semelhante à imagem a seguir:
    Como é o projeto de semáforo
  9. Compile o projeto seguindo um destes procedimentos:
    • Na barra de menu, selecione
      Dispositivo
      Compilar
      .
    • Clique com o botão direito do mouse no controlador e selecione
      Compilar
      .
  10. Em
    Saída
    , visualize o resultado da compilação.
  11. (opcional) Corrija todos os erros e, em seguida, compile o projeto novamente.
  12. Salve o projeto seguindo um destes procedimentos:
    • Na barra de menus, selecione Botão Salvar.
    • No menu
      Arquivo
      , selecione
      Salvar
      .
