Adicionar contatos à primeira linha de lógica de contatos
Use as etapas para adicionar elementos de contato do diagrama de ladder (ladder diagram, LD) à primeira linha de ladder e, em seguida, atribua variáveis aos contatos. Após concluir as etapas, a linha 0 do programa opera conforme segue:
Se os sinais vermelhos norte-sul e os sinais verdes leste-oeste estiverem ligados e um carro passar pelo sensor norte ou pelo sensor sul por pelo menos cinco segundos, altere os sinais leste-oeste de verde para amarelo.
Pré-requisitos
Para adicionar contatos à primeira linha de ladder
- NoOrganizador do projeto, clique duas vezes emTraffic_Controller_FBpara abrir o editor de linguagem.
- Crie uma XIC para o sinal vermelho norte-sul.
- NaCaixa de ferramentas, localize e arraste aXICpara a primeira linha.
- No Seletor de variável, selecioneNS_RED_LIGHTSe, em seguida, selecioneSelecionar.
- Repita a etapa 2 para criar um XIC paraEW_GREEN_LIGHTS.
- Crie a XIC para o sensor de carro norte.Duas XICs serão criadas para o sensor de carro norte e o sensor de carro sul. As duas XICs são criadas em paralelo porque há um sensor de carro norte ou um sensor de carro sul.
- NaCaixa de ferramentas, arraste
para o final da primeira linha. - NaCaixa de ferramentas, localize e arrasteXICpara a ramificação superior.
- No seletor de variável, selecioneN_CAR_SENSORe, em seguida, selecioneSelecionar.
- Crie um XIC para o sensor de carro sul.
- NaCaixa de ferramentas, localize e arraste aXICpara a ramificação inferior.
- No seletor de variável, selecioneS_CAR_SENSORe, em seguida, selecioneSelecionar.
- Salve o projeto seguindo um destes procedimentos:
- Na barra de menus, selecione
. - No menuArquivo, selecioneSalvar.

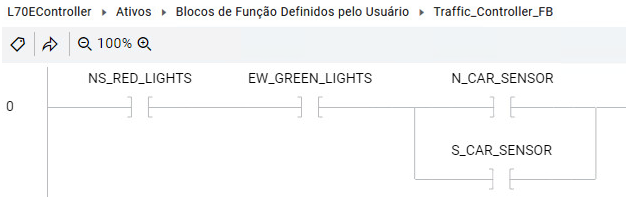

A linha é semelhante à figura a seguir:
