프로세스 아날로그 출력(Process Analog Output, PAO)

I/O 폴트 입력에 대해 하나의 아날로그 출력 채널을 모니터링하고 I/O 폴트 시 경보를 발생합니다.
핸드, 서비스 중단, 유지 관리, 오버라이드, 프로그램 및 오퍼레이터 모드로 작동합니다.
아날로그 컨트롤 변수(Control Variable, CV 또는 출력)를 특정 값으로 설정하도록 오퍼레이터 및 프로그램 명령을 제공합니다. 입력한 CV가 엔지니어링 단위에서 원시(출력 모듈) 단위로 스케일링됩니다.
아날로그 출력을 특정 구성된(안전) 값으로 강제 설정하거나 전류 값(구성 가능)을 유지하도록 하는 바이패스 가능 및 바이패스 불가 인터록을 모니터링합니다.
팁: 인터록으로 인해 아날로그 출력 CV가 변경되는 경우에 경보가 시작됩니다. PAO 명령어는 인터록 바이패스를 가능하게 합니다.
오버라이드 모드에서 CV를 재정의할 수 있습니다.
구성 가능한 변화율 제한을 적용하여 아날로그 출력 램핑을 허용합니다.
타이백 입력(REAL)과 Hand 모드 요청 입력(BOOL)을 읽습니다. Hand 모드가 어설션되면 CV가 타이백 값을 강제로 따라야 합니다.
로직이 아날로그 출력을 조작할 수 있는지 여부를 결정하기 위해 상위 수준 자동화 로직에서 사용하도록
프로그램 모드에 있고 정상적으로 작동할 때 사용 가능 상태를 제공합니다.

피연산자	유형	형식	설명
PlantPAx Control	P_ANALOG_OUTPUT	태그	명령어의 적절한 연산에 필요한 데이터 구조.
BusObj	BUS_OBJ	태그	버스 구성 요소

공개 입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 래더 다이어그램: 렁 상태에 해당합니다. 기본값은 참입니다.
Inp_InitializeReq	BOOL	1 = 명령어를 초기화하도록 요청합니다. 명령어는 명령어 최초 실행에서 정상적으로 초기화됩니다. 이 요청을 사용하여 다시 초기화합니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 참입니다.
Inp_OwnerCmd	DINT	소유자 장치 명령. 0 = 없음, Inp_OwnerCmd.10 = 오퍼레이터 잠금, Inp_OwnerCmd.11 = 오퍼레이터 잠금 해제, Inp_OwnerCmd.12 = 프로그램 잠금, Inp_OwnerCmd.13 = 프로그램 잠금 해제, Inp_OwnerCmd.14 = 유지 관리 획득, Inp_OwnerCmd.15 = 유지 관리 릴리스, Inp_OwnerCmd.16 = 외부 획득, Inp_OwnerCmd.17 = 외부 해제. 기본값은 0입니다.
Inp_OpenedFdbkData	BOOL	장치의 열림 제한 스위치의 피드백. 1 = 장치가 열림으로 확인됩니다. 기본값은 거짓입니다.
Inp_ClosedFdbkData	BOOL	장치의 닫힘 제한 스위치의 피드백. 1 = 장치가 닫힘으로 확인됩니다. 기본값은 거짓입니다.
Inp_PosFdbk	REAL	실제 장치 위치 PV의 피드백(CV 엔지니어링 단위). 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Inp_HandFdbk	REAL	Hand 소스에 사용된 CV 피드백(CV 엔지니어링 단위). 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Inp_IntlkOK	BOOL	1 = 바이패스 가능 및 바이패스 불가 인터록 정상, 아날로그 출력 설정 가능. 기본값은 참입니다.
Inp_NBIntlkOK	BOOL	1 = 바이패스 불가 인터록 정상, 바이패스 가능 인터록이 바이패스 된 경우 아날로그 출력을 설정할 수 있습니다. 기본값은 참입니다.
Inp_IntlkAvailable	BOOL	1 = 인터록 사용 가능성 정상. 기본값은 거짓입니다.
Inp_IntlkTripInh	BOOL	1 = 인터록 트립 상태 금지. 기본값은 거짓입니다.
Inp_SmartDvcSts	DINT	SMART 장치가 Inp_PosFdbk에서 제공하는 현재 코드. 이 코드는 Out_SmartDvcSts로 복사되어 사용자가 진단 조회 목적으로 HMI에서 장치 상태를 모니터링할 수 있습니다. 유효값 = 0~최대 양수. 기본값은 0입니다.
Inp_SmartDvcDiagAvailable	BOOL	1 = SMART 장치 진단을 사용할 수 있습니다. 일반적으로 장치에 예상대로 작동을 유지하기 위한 작업이 필요한지를 나타내는 데 사용됩니다. 기본값은 거짓입니다.
Inp_IOFault	BOOL	IO 데이터가 부정확함을 나타냅니다. 0 = IO 데이터 양호, 1 = IO 데이터 불량, 오류 발생. 이 입력은 IOFault 경보를 일으키는 Sts_IOFault를 설정합니다(장치가 가상이 아닌 경우). 기본값은 거짓입니다.
Inp_DeviceFault	BOOL	장치 오류(과부하 등)를 나타냅니다. 0 = 장치 양호, 1 = 장치가 불량하여 폴트를 유발함. 이 입력은 장치 경보를 유발하는(장치가 가상이 아닌 경우) Sts_DeviceFault(장치가 가상이 아닌 경우)를 설정합니다. 기본값은 거짓입니다.
Inp_Hand	BOOL	1 = Hand 획득(일반적으로 영구적으로 로컬로 설정됨) 0 = Hand 놓기. 기본값은 거짓입니다.
Inp_Ovrd	BOOL	1 = 오버라이드 획득(더 높은 우선 순위 프로그램 로직), 0 = 오버라이드 해제. 기본값은 거짓입니다.
Inp_OvrdCV	REAL	오버라이드의 CV 목표값(엔지니어링 단위). 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Inp_ExtInh	BOOL	1 = 외부 획득 금지, 0 = 외부 획득 허용. 기본값은 거짓입니다.
Inp_RdyReset	BOOL	1 = 이 객체에 의해 재설정된 관련 객체가 재설정될 준비가 되어 있습니다. 기본값은 거짓입니다.
Inp_Reset	BOOL	1 = 쉐드 래치를 재설정하고 경보를 해제합니다. 기본값은 거짓입니다.
Cfg_AllowDisable	BOOL	1 = 유지 관리가 경보를 비활성화하도록 허용. 기본값은 참입니다.
Cfg_AllowShelve	BOOL	1 = 오퍼레이터가 경보를 보류할 수 있습니다. 기본값은 참입니다.
Cfg_StuckTime	REAL	닫힘 및 열림 제한 스위치의 피드백이 켜지지 않은 상태에서 고정 상태를 유발하는 입력 위치의 변화가 없는 시간(초). 유효값 = 0.0~2147483, 0초. 기본값은 60.0입니다.
Cfg_HasSmartDvc	BOOL	1 = SMART 장치 페이스 플레이트(진단)를 호출하는 데 사용할 수 있는 HMI의 버튼을 활성화합니다. 기본값은 거짓입니다.
Cfg_SetTrack	BOOL	1 = 소유자가 프로그램이면 오퍼레이터 설정이 프로그램 설정을 추적합니다. 소유자가 오퍼레이터인 경우 프로그램 설정이 오퍼레이터 설정을 추적하고 가상 입력이 출력 값과 일치합니다(충돌없는 전환). 0 = 추적 없음. 기본값은 참입니다.
Cfg_ShedHold	BOOL	1 = 인터록에서 출력을 유지합니다. 0 = 인터록의 Cfg_CVIntlk로 이동합니다. 기본값은 거짓입니다.
Cfg_SkipRoCLim	BOOL	1 = 유지 관리 또는 오버라이드 및 인터록에서 변화율 제한 건너뛰기. 기본값은 거짓입니다.
Cfg_SetTrackOvrdHand	BOOL	1 = 프로그램/오퍼레이터 설정에서 오버라이드/핸드 CV를 추적합니다. 기본값은 거짓입니다.
Cfg_FdbkFail	BOOL	1 = 두 피드백 입력이 모두 설정된 경우 제한 스위치의 피드백이 유효하지 않습니다. 0 = 두 피드백 입력이 모두 해제되면 제한 스위치의 피드백이 유효하지 않습니다. 기본값은 참입니다.
Cfg_HasOpenedFdbk	BOOL	1 = 장치가 열림 피드백 신호를 제공합니다. 기본값은 거짓입니다.
Cfg_HasClosedFdbk	BOOL	1 = 장치가 닫힘 피드백 신호를 제공합니다. 기본값은 거짓입니다.
Cfg_HasPosFdbk	BOOL	1 = 장치가 위치 PV 피드백 신호를 제공합니다. 기본값은 참입니다.
Cfg_UseOpenedFdbk	BOOL	1 = 장치 열림 피드백을 사용하여 실패를 확인합니다. 기본값은 거짓입니다.
Cfg_UseClosedFdbk	BOOL	1 = 장치 닫힘 피드백을 사용하여 실패를 확인합니다. 기본값은 거짓입니다.
Cfg_UsePosFdbk	BOOL	1 = 장치 위치 PV 피드백 신호를 사용합니다. 기본값은 참입니다.
Cfg_HasCombinedFdbk	BOOL	1 = 장치가 사용할 열림, 닫힘 및 위치 피드백 신호를 제공합니다. 기본값은 거짓입니다.
Cfg_UseCombinedFdbk	BOOL	1 = 장치 열림, 닫힘 및 위치 피드백 신호를 사용하여 열림 및 닫힘 상태를 결정합니다. 결합된 신호는 위치 상태에 사용됩니다. 기본값은 거짓입니다.
Cfg_HasPulseOut	BOOL	1 = 장치가 펄스 출력을 제공합니다(열기, 닫기). 기본값은 거짓입니다.
Cfg_HasOutNav	BOOL	1 = 연결된 출력 개체에 대한 탐색을 활성화하도록 HMI에 지시합니다 기본값은 거짓입니다.
Cfg_OvrdIntlk	BOOL	1 = 오버라이드가 바이패스 가능한 인터록을 바이패스(무시)합니다. 0 = 모든 인터록 조건에 따라 오버라이드합니다. 기본값은 거짓입니다.
Cfg_ShedOnDeviceFault	BOOL	1 = 장치 폴트에서 CV 및 경보를 인터록하도록 출력을 설정합니다. 0 = 장치 오류 시에만 경보. 기본값은 참입니다.
Cfg_ShedOnIOFault	BOOL	1 = I/O 폴트에서 CV 및 경보를 인터록하도록 출력을 설정합니다. 0 = I/O 오류 시에만 경보. 기본값은 참입니다.
Cfg_CVLoLim	REAL	제한에 대한 최소 CV(엔지니어링 단위). Cfg_CVHiLim보다 작거나 같은 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Cfg_CVHiLim	REAL	제한에 대한 최대 CV(엔지니어링 단위). Cfg_CVLoLim보다 크거나 같은 모든 부동 소수점 수 유효. 기본값은 100.0입니다.
Cfg_CVRoCIncrLim	REAL	허용되는 최대 CV 변화율 증가 값(CVEU/초). Cfg_CVRoCIncrLim = 0.0일 경우 증가 시 CV 변화율은 무제한입니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 100.0입니다.
Cfg_CVRoCDecrLim	REAL	최대 허용된 CV 변화율 감소 값(엔지니어링 단위/초). Cfg_CVRoCDecrLim = 0.0일 경우 감소 시 CV 변화율은 무제한입니다. 유효값 = 0.0~최대 양의 부동값. 기본값은 100.0입니다.
Cfg_CVIntlk	REAL	Cfg_ShedHold가 아닌 경우 인터록 시 CV 목표값(엔지니어링 단위). 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Cfg_CVEUMin	REAL	스케일링을 위한 CV 최소값(엔지니어링 단위). Cfg_CVEUMax와 같지 않은 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Cfg_CVEUMax	REAL	스케일링을 위한 CV 최대값(엔지니어링 단위). Cfg_CVEUMin과 같지 않은 모든 부동 소수점 수 유효. 기본값은 100.0입니다.
Cfg_CVRawMin	REAL	스케일링을 위한 CV 최소값(I/O 원시 단위) Cfg_CVRawMax와 같지 않은 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Cfg_CVRawMax	REAL	스케일링을 위한 CV 최대값(I/O 원시 단위). Cfg_CVRawMin과 같지 않은 모든 부동 소수점 수 유효. 기본값은 20.0입니다.
Cfg_MaxInactiveCV	REAL	Val_CVOut이 이 값보다 크면(CV 엔지니어링 단위) Sts_Active를 설정합니다(HMI의 경우). 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Cfg_HiDevLim	REAL	높음 편차(실제 위치에서 목표 위치를 뺀 값) 상태 임계값(엔지니어링 단위). 유효값 = 0.0~최대 양의 부동값. 기본값은 1.50E+38입니다.
Cfg_LoDevLim	REAL	낮음 편차(실제 위치에서 목표 위치를 뺀 값) 상태 임계값(엔지니어링 단위). 유효값 = -(최대 부동값) ~ 0.0. 기본값은 -1.50E+38입니다.
Cfg_DevDly	REAL	Sts_Dev 상태가 설정에 필요한 편차가 상한(Cfg_HiDevLim)보다 높게 유지되거나 하한(Cfg_LoDevLim)보다 낮게 유지되어야 하는 최소 시간(초). 온 딜레이 시간은 편차가 잠시 동안만 Cfg_HiDevLim보다 높아지거나 Cfg_LoDevLim보다 낮아지는 경우 불필요한 경보를 방지하는 데 사용됩니다. 유효값 = 0.0~2147483, 0초. 기본값은 0.0입니다.
Cfg_CycleTime	REAL	열기 및 닫기 펄스 출력 전체 시간(초). 유효값 = 0.0~2147483, 0초. 기본값은 10.0입니다.
Cfg_OpenRate	REAL	열 때 장치가 이동하는 속도(엔지니어링 단위/초). 유효값 = 0.0~최대 양의 부동값. 기본값은 1.0입니다.
Cfg_CloseRate	REAL	닫을 때 장치가 이동하는 속도(엔지니어링 단위/초). 유효값 = 0.0~최대 양의 부동값. 기본값은 1.0입니다.
Cfg_MaxOnTime	REAL	열기 및 닫기 펄스 출력 최대 켜짐 시간(초). 유효값 = 0.0~2147483, 0초. 기본값은 5.0입니다.
Cfg_MinOnTime	REAL	열기 및 닫기 펄스 출력 최소 켜짐 시간(초). 유효값 = 0.0~2147483, 0초. 기본값은 1.0입니다.
Cfg_BumpTime	REAL	장치 위치(PV) 피드백을 사용할 수 없는 경우에 사용되는 범프 장치 열림 또는 닫힘 시간(초). 유효값 = 0.0~2147483, 0초. 기본값은 0.0입니다.
Cfg_DeadTime	REAL	정지 또는 방향 변경 후 첫 번째 펄스에서 추가 시간. 장치의 마찰을 극복하기 위한 추가 펄스 시간(초). 장치가 방향을 변경하거나 중지된 경우 무반응 시간이 열림 시간 또는 닫힘 시간에 추가됩니다. 유효값 = 0.0~Cfg_MaxOnTime초. 기본값은 0.0입니다.
Cfg_MaxClosedPos	REAL	열림 제한 스위치의 피드백이 사용되지 않는 경우 장치(밸브)가 열려 있다고 간주되는 위치(PV 값). 유효값: Cfg_CVEUMin보다 크고 Cfg_CVEUMax보다 작은 모든 부동 소수점 수. 기본값은 0.0입니다.
Cfg_HasIntlkObj	BOOL	1 = 인터록 개체(예: P_Intlk)가 Inp_IntlkOK에 사용되고 인터록 개체의 페이스 플레이트로의 탐색이 활성화되었음을 HMI에 알립니다. 중요: 컨트롤러의 인터록 개체의 이름은 이 PAO 개체 이름에 접미사 _Intlk를 추가한 이름이어야 합니다. 예를 들어 PAO 명령어의 이름이 PAOut123이면 해당 인터록 개체의 이름은 PAOut123_Intlk로 지정되어야 합니다. 기본값은 거짓입니다.
Cfg_HasOper	BOOL	1 = 오퍼레이터(잠금 해제됨) 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasOperLocked	BOOL	1 = 오퍼레이터 잠금 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasProg	BOOL	1 = 프로그램(잠금 해제됨) 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasProgLocked	BOOL	1 = 프로그램 잠금 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasExt	BOOL	1 = External 있음, 선택 가능. 기본값은 거짓입니다.
Cfg_HasMaint	BOOL	1 = Maintenance 있음, 선택 가능. 기본값은 참입니다.
Cfg_HasMaintOoS	BOOL	1 = Maintenance Out of Service 있음, 선택 가능. 기본값은 참입니다.
Cfg_OvrdOverLock	BOOL	1 = 오버라이드가 프로그램/오퍼레이터 잠금보다 우선, 0 = Lock을 오버라이드하지 않음. 기본값은 참입니다.
Cfg_ExtOverLock	BOOL	1 = External에서 프로그램/오퍼레이터 Lock 대체, 0 = Lock을 오버라이드하지 않음. 기본값은 거짓입니다.
Cfg_ProgPwrUp	BOOL	1 = 프로그램 전원 켜기, 0 = 오퍼레이터 전원 켜기. 기본값은 거짓입니다.
Cfg_ProgNormal	BOOL	정상 소스: 1 = 요청이 없는 경우 프로그램, 0 = 요청이 없는 경우 오퍼레이터. 기본값은 거짓입니다.
Cfg_PCmdPriority	BOOL	명령 우선 순위. 1 = 프로그램 명령 성공, 0 = 오퍼레이터 명령 성공. 기본값은 거짓입니다.
Cfg_PCmdProgAsLevel	BOOL	1 = PCmd_Prog가 레벨로 사용됨. 기본값은 거짓입니다.
Cfg_PCmdLockAsLevel	BOOL	1 = PCmd_Lock가 레벨로 사용됨. (1 = 잠금, 0 = 잠금 해제). 기본값은 거짓입니다.
Cfg_ExtAcqAsLevel	BOOL	1 = XCmd_Acq가 레벨로 사용됨. (1 = 획득, 0 = 해제). 기본값은 거짓입니다.
Cfg_CVDecPlcs	SINT	컨트롤 변수 표시의 소수 자릿수입니다. 유효값 = 0 ~ 6. 기본값은 2입니다.
Cfg_CnfrmReqd	SINT	오퍼레이터 명령 확인이 필요합니다. 필요한 명령 확인 유형을 나타냅니다. 0 = 없음, 1 = 명령 확인이 필요합니다. 2 = 수행자 전자 서명 필요, 3 = 수행자 및 승인자 전자 서명 필요. 기본값은 0입니다.
Cfg_CVPwrUpSel	SINT	전원 켜기 CV 선택. 0 = Cfg_CVPwrUp 사용, 1 = 변경 내용 없음(마지막 전원 꺼짐 이후), 2 = 사용 가능한 경우 Inp_PosFdbk 사용(그렇지 않은 경우 Cfg_CVPwrUp). 기본값은 0입니다.
Cfg_CVPwrUp	REAL	전원 켜기에서 사용되는 CV 초기 값(엔지니어링 단위). 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
Cfg_HasMoreObj	BOOL	1 = 추가 정보가 포함된 객체를 HMI에 알립니다. 기본값은 거짓입니다.
Cfg_HasPosFdbkNav	BOOL	1 = 연결된 양의 피드백 개체에 대한 탐색을 활성화하도록 HMI에 지시합니다. 기본값은 거짓입니다.
Cfg_HasHistTrend	SINT	기록 트렌드가 있습니다. 이를 통해 HMI에서 장치 기록 트렌드 페이스 플레이트로 이동할 수 있습니다. 0 = 외부 기록 트렌드 없음, 1 = 다이얼로그 기록 트렌드, 2 = Historian 기록 트렌드. 기본값은 0입니다.
PSet_CV	REAL	제어 변수의 프로그램 설정, 출력(엔지니어링 단위). 모든 부동 소수점 수 유효. 기본값은 0.0입니다.
PSet_Owner	DINT	프로그램 소유자 요청 ID(0이 아님) 또는 해제(0). 기본값은 0입니다.
PCmd_Oper	BOOL	오퍼레이터를 선택하는 프로그램 명령(프로그램에서 오퍼레이터). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Prog	BOOL	프로그램을 선택하는 프로그램 명령(오퍼레이터에서 프로그램). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Lock	BOOL	프로그램을 잠그는 프로그램 명령(오퍼레이터 허용 안 함). Cfg_PCmdLockAsLevel = 0인 경우 명령어가 이 피연산자를 자동으로 해제합니다. 기본값은 거짓입니다.
PCmd_Unlock	BOOL	프로그램 잠금을 해제하는 프로그램 명령(오퍼레이터가 획득하도록 허용). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Normal	BOOL	표준 명령 소스를 선택하는 프로그램 명령(오퍼레이터 또는 프로그램). 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Reset	BOOL	재설정이 필요한 모든 경보 및 래치 쉐드 조건을 재설정하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Physical	BOOL	물리적 장치 작업(시뮬레이션되지 않음)을 선택하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
PCmd_Virtual	BOOL	가상(시뮬레이션된) 장치 작업을 선택하는 프로그램 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XSet_CV	REAL	제어 변수의 External 설정, 출력(엔지니어링 단위). 기본값은 0.0입니다.
XCmd_Acq	BOOL	소유권을 획득하는 외부 명령입니다(오퍼레이터/프로그램/오버라이드/유지 관리에서 외부). 이 명령어는 Cfg_ExtAcqAsLevel = 0인 경우 이 피연산자를 자동으로 지웁니다. 기본값은 거짓입니다.
XCmd_BumpClose	BOOL	범프 장치를 닫는 External 명령입니다(장치 위치 피드백을 사용할 수 없는 경우 사용됨). 기본값은 거짓입니다.
XCmd_BumpOpen	BOOL	범프 장치를 여는 External 명령입니다(장치 위치 피드백을 사용할 수 없는 경우 사용됨). 기본값은 거짓입니다.
XCmd_Rel	BOOL	Cfg_ExtAcqAsLevel = 0(외부에서 오퍼레이터/프로그램/오버라이드/유지 관리)인 경우 소유권을 해제하는 외부 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_Reset	BOOL	모든 경보 및 래치 쉐드 조건을 재설정하는 External 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
XCmd_ResetAckAll	BOOL	모든 경보 및 래치 쉐드 조건을 승인 및 재설정하는 External 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.

공개 출력 구성원	데이터 유형	설명
EnableOut	BOOL	활성화 출력. 이 출력 상태는 항상 EnableIn 입력 상태를 반영합니다.
Out_CVData	REAL	원시(I/O 카드) 단위의 CV 출력. 이 구성원의 확장 속성: 엔지니어링 단위 - 아날로그 출력에 사용되는 원시 단위(텍스트).
Out_CVOpenData	BOOL	1 = 드라이브 장치를 열리게 하는 펄스 출력.
Out_CVCloseData	BOOL	1 = 드라이브 장치를 닫히게 하는 펄스 출력.
Val_Dev	REAL	계산된 편차 값(실제 위치에서 목표 위치를 뺀 값)(엔지니어링 단위).
Val_Pos	REAL	피드백의 장치 실제 위치(PV) (엔지니어링 단위).
Val_CVSet	REAL	비율 제한 전 선택한 CV 설정 값(엔지니어링 단위).
Val_CVOut	REAL	옵션 속도 제한 후 CV 출력 값(엔지니어링 단위). 이 구성원의 확장 속성: 엔지니어링 단위 - 아날로그 출력에 사용되는 엔지니어링 단위(텍스트).
Val_CVEUMin	REAL	엔지니어링 단위로 스케일링된 범위의 최소값 = MIN(Cfg_CVEUMin, Cfg_CVEUMax).
Val_CVEUMax	REAL	엔지니어링 단위로 스케일링된 범위의 최대값 = MAX(Cfg_CVEUMin, Cfg_CVEUMax).
Out_SmartDvcSts	DINT	Inp_SmartDvcSts에서 제공하는 SMART 장치의 상태 코드. Out_SmartDevSts는 Inp_SmartDvcSts의 복사본입니다.
Out_OwnerSts	DINT	명령 소스의 상태, 소유자 명령 핸드셰이크 및 준비 상태. 0 = 없음, Out_OwnerSts.10 = 오퍼레이터 잠금, Out_OwnerSts.11 = 오퍼레이터 잠금 해제, Out_OwnerSts.12 = 프로그램 잠금, Out_OwnerSts.13 = 프로그램 잠금 해제, Out_OwnerSts.14 = 유지 관리 획득, Out_OwnerSts.15 = 유지 관리 릴리스, Out_OwnerSts.16 = 외부 획득, Out_OwnerSts.17 = 외부 해제, Out_OwnerSts.18 = 유지 관리 있음, Out_OwnerSts.19 = 외부 오버라이드 잠금, Out_OwnerSts.20 = 외부 있음, Out_OwnerSts.21 = 오퍼레이터 있음, Out_OwnerSts.22 = 프로그램 있음, Out_OwnerSts.30 = 준비되지 않음.
Sts_Initialized	BOOL	1 = 명령어가 초기화됩니다. Inp_InitializeReq를 사용하여 다시 초기화합니다.
Sts_SmartDvcDiagAvailable	BOOL	1 = SMART 장치 진단을 현재 사용할 수 있습니다. 일반적으로 장치에 예상대로 작동을 유지하기 위한 작업이 필요한지를 나타내는 데 사용됩니다. Sts_SmartDvcDiagAvailable은 Inp_SmartDvcDiagAvailable의 복사본입니다.
Sts_CVInfNaN	BOOL	1 = 선택한 CV가 무한이거나 숫자가 아님(1.$, 1.#NaN).
Sts_PosInfNaN	BOOL	1 = Inp_PosFdbk가 무한이거나 숫자가 아님(1.$, 1.#NaN).
Sts_BumpOpen	BOOL	1 = 범프 열림이 요청되거나 활성 상태임.
Sts_BumpClose	BOOL	1 = 범프 닫기가 요청되거나 활성 상태임.
Sts_PosStuck	BOOL	1 = 닫힘 및 열림 제한 스위치의 피드백이 켜져 있지 않은 상태에서는 위치가 고정됩니다(변경되지 않음).
Sts_Ramping	BOOL	1 = CV가 목표값에 램핑 중입니다.
Sts_Clamped	BOOL	1 = CV가 낮음 또는 높음 제한에서 클램핑되는 경우 설정됩니다.
Sts_WindupHi	BOOL	1 = 아날로그 출력 와인드업의 상한, 마스터 컨트롤러의 Inp_WindupHi로.
Sts_WindupLo	BOOL	1 = 아날로그 출력 와인드업의 하한, 마스터 컨트롤러의 Inp_WindupLo로.
Sts_SkipRoCLim	BOOL	1 = 이 스캔(유지 관리, 오버라이드, 인터록, 핸드)을 건너뛰는 변화율 제한입니다.
Sts_Active	BOOL	1 = CV가 Cfg_MaxInactiveCV보다 크면 그래픽 기호를 활성으로 표시합니다.
Sts_FdbkFail	BOOL	1 = 피드백이 유효하지 않은 상태입니다.
Sts_Virtual	BOOL	1 = 명령어가 장치를 가상으로 간주합니다. 이 명령어는 정상적으로 작동하지만 출력의 전력 공급이 차단된 상태로 유지됩니다(Out_CVData=0). 0 = 명령어가 장치를 정상적으로 작동시킵니다. Sts_Virtual은 Inp_Virtual의 복사본입니다.
SrcQ_IO	SINT	1차 입력 또는 출력의 소스 및 품질(열거됨): 0 = 양호, 라이브, 양호로 확인됨, 1 = 양호, 라이브, 양호로 간주됨, 2 = 양호, 피드백 없음, 양호로 간주됨, 8 = 테스트, 가상화됨, 9 = 테스트, 루프백, 10 = 테스트, 수동으로 입력됨, 16 = 불확실, 라이브, 규격 이탈, 17 = 불확실, 장치 또는 버스로 대체됨, 18 = 불확실, 명령어에서 대체됨, 19 = 불확실, 알려진 마지막 양호 상태 사용, 20 = 불확실, 교체 값 사용, 32 = 불량, 신호 실패, 33 = 불량, 채널 오류, 34 = 불량, 모듈 또는 통신 폴트, 35 = 불량, 잘못된 구성.
SrcQ	SINT	1차 값 또는 상태의 소스 및 품질(열거됨): 0 = 양호, 라이브, 양호로 확인됨, 1 = 양호, 라이브, 양호로 간주됨, 2 = 양호, 피드백 없음, 양호로 간주됨, 8 = 테스트, 가상화됨, 9 = 테스트, 루프백, 10 = 테스트, 수동으로 입력됨, 16 = 불확실, 라이브, 규격 이탈, 17 = 불확실, 장치 또는 버스로 대체됨, 18 = 불확실, 명령어에서 대체됨, 19 = 불확실, 알려진 마지막 양호 상태 사용, 20 = 불확실, 교체 값 사용, 32 = 불량, 신호 실패, 33 = 불량, 채널 오류, 34 = 불량, 모듈 또는 통신 폴트, 35 = 불량, 잘못된 구성.
Sts_bFdbk	SINT	장치 피드백: 0 = 없음, Sts_bFdbk.0: 이동 Sts_bFdbk.1: 닫힘, Sts_bFdbk.2: 열림, Sts_bFdbk.3: 실패, Sts_bFdbk.4: 고정.
Sts_bSts	SINT	장치 상태: 0 = 목표값 위치, Sts_bSts.0: 램핑 다운, Sts_bSts.1: 램핑 업, Sts_bSts.2: 최소에서 클램핑됨, Sts_bSts.3: 최대에서 클램핑됨, Sts_bSts.4: 서비스 중단 Sts_bSts.5: 범프 열림, Sts_bSts.6: 범프 닫힘.
Sts_bFault	SINT	장치 폴트 상태: 0 = 없음, Sts_bFault.0: 피드백 오류, Sts_bFault.1: IO 폴트, Sts_bFault.2: 장치 폴트, Sts_bFault.3: 구성 오류.
Sts_eNotify	SINT	경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyAll	SINT	다음의 관련 객체를 포함한 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyIOFault	SINT	IOFault 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyDeviceFault	SINT	DeviceFault 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyDev	SINT	편차 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_eNotifyIntlkTrip	SINT	IntlkTrip 경보 상태 열거 값: 0 = 경보 중이 아님, 승인됨, 1 = 경보 중이 아님, 승인되지 않음 또는 재설정 필요, 2 = 낮은 심각도 경보, 승인됨, 3 = 낮은 심각도 경보, 승인되지 않음, 4 = 중간 심각도 경보, 승인됨, 5 = 중간 심각도 경보, 승인되지 않음, 6 = 높은 심각도 경보, 승인됨, 7 = 높음 심각도 경보, 승인되지 않음, 8 = 긴급 심각도 경보, 승인됨, 9 = 긴급 심각도 경보, 승인되지 않음.
Sts_UnackAlmCount	DINT	승인되지 않은 경보의 수입니다.
Sts_eSrc	INT	전류 명령 소스 열거 값: 0 = 로직을 사용하지 않음, 4 = 핸드, 8 = 유지 관리, 16 = 오버라이드, 32 = 프로그램, 33 = 프로그램 잠김, 34 = 기본적으로 프로그램(정상), 64 = 오퍼레이터, 65 = 오퍼레이터 잠김, 66 = 기본적으로 연산자(정상), 128 = 유지 관리 서비스 중단, 129 = 프로그래밍된 서비스 중단(렁 거짓), 256 = 외부.
Sts_bSrc	INT	활성화된 선택 비트맵(명령 소스 요청이 선택된 HMI 토템 폴의 경우): Sts_bSrc.0: 핸드, Sts_bSrc.1: 프로그래밍된 서비스 중단(렁 거짓), Sts_bSrc.2: 유지 관리 서비스 중단, Sts_bSrc.3: 유지 관리, Sts_bSrc.4: 오버라이드, Sts_bSrc.5: 외부, Sts_bSrc.6: 프로그램 잠김, Sts_bSrc.7: 프로그램, Sts_bSrc.8: 오퍼레이터 잠김, Sts_bSrc.9: 오퍼레이터.
Sts_Available	BOOL	1 = 자동화에 의한 컨트롤이 가능한 아날로그 출력.
Sts_Bypass	BOOL	1 = 바이패스 가능한 인터록은 바이패스됩니다.
Sts_BypActive	BOOL	1 = 인터록 바이패스 활성(바이패스됨 또는 유지 관리).
Sts_MaintByp	BOOL	1 = 장치에 유지 관리 바이패스 기능이 활성화되어 있습니다.
Sts_NotRdy	BOOL	1 = 장치가 준비되지 않음, 이유는 상세 비트(Sts_Nrdyxxx)를 참조하세요.
Sts_NrdyOoS	BOOL	1 = 장치가 준비되지 않음: 유지 관리로 장치가 비활성화되었습니다.
Sts_NrdyCfgErr	BOOL	1 = 장치가 준비되지 않음: 구성 오류.
Sts_NrdyIntlk	BOOL	1 = 장치가 준비되지 않음: 인터록이 정상이 아닙니다.
Sts_NrdyIOFault	BOOL	1 = 장치가 준비되지 않음: IO 오류(쉐드에 재설정 필요).
Sts_Err	BOOL	1 = 구성 오류: 이유는 상세 비트(Sts_Errxxx)를 참조하세요.
Sts_ErrCVRaw	BOOL	1 = 구성 중 오류: 원시 출력 스케일링 최소값 = 최대값.
Sts_ErrCVEU	BOOL	1 = 구성 중 오류: Cfg_CVEUMax <= Cfg_CVEUMin.
Sts_ErrCVRoCDecrLim	BOOL	1 = 구성 중 오류: 감소 변화율이 잘못되었습니다.
Sts_ErrCVRoCIncrLim	BOOL	1 = 구성 중 오류: 증가 변화율이 잘못되었습니다.
Sts_ErrLimit	BOOL	1 = 구성 중 오류: CV 높음 제한 < CV 낮음 제한.
Sts_ErrHiDevLim	BOOL	1 = 구성 중 오류: Cfg_HiDevLim.
Sts_ErrLoDevLim	BOOL	1 = 구성 중 오류: Cfg_LoDevLim.
Sts_ErrDevDly	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrCycleTime	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrOpenRate	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrCloseRate	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrStuckTime	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrMaxOnTime	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrMinOnTime	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrBumpTime	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrDeadTime	BOOL	1 = 유효하지 않은 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrCmdCnfrmTimeOutTime	BOOL	1 = 구성 중 오류: 명령 확인 타이머 사전 설정(0.0~2147483.0 사용).
Sts_ErrAlm	BOOL	1 = Logix 태그 기반 경보 설정 오류.
Sts_Hand	BOOL	1 = 핸드 선택됨(OoS, 유지 관리, 오버라이드, 외부, 프로그램, 오퍼레이터 대체).
Sts_OoS	BOOL	1 = 서비스 중단 선택됨(유지 관리, 오버라이드, 외부, 프로그램, 오퍼레이터 대체).
Sts_Maint	BOOL	1 = 유지 관리 선택됨(오버라이드, 외부, 프로그램, 오퍼레이터 대체).
Sts_Ovrd	BOOL	1 = 오버라이드 선택됨(외부, 프로그램, 오퍼레이터 대체).
Sts_Ext	BOOL	1 = External 선택됨(프로그램, 오퍼레이터 대체).
Sts_Prog	BOOL	1 = 프로그램 선택됨.
Sts_ProgLocked	BOOL	1 = 프로그램이 선택되고 잠김.
Sts_Oper	BOOL	1 = 오퍼레이터 선택됨.
Sts_OperLocked	BOOL	1 = 오퍼레이터가 선택되고 잠김.
Sts_ProgOperSel	BOOL	프로그램/오퍼레이터 선택(래치) 상태: 1 = 프로그램, 0 = 오퍼레이터.
Sts_ProgOperLock	BOOL	프로그램/오퍼레이터 Lock(래치) 상태, 1 = 잠김, 0 = 잠금 해제됨.
Sts_Normal	BOOL	1 = Selection이 Normal과 동일(프로그램 또는 오퍼레이터).
Sts_ExtReqInh	BOOL	1 = External 요청이 금지되어 현재 상태에서 External로 이동할 수 없습니다.
Sts_ProgReqInh	BOOL	1 = 프로그램 요청이 금지되어 현재 상태에서 프로그램으로 이동할 수 없습니다.
Sts_MAcqRcvd	BOOL	1 = Maintenance acquire 명령이 이 스캔을 수신했습니다.
Sts_Alm	BOOL	1 = 경보가 활성 상태입니다.
Sts_AlmInh	BOOL	1 = 경보가 보류 또는 비활성 상태입니다.
Sts_IOFault	BOOL	1 = IO 오류 상태 불량. 0 = 정상. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식을 사용하여 경보 요소에 액세스합니다. PAOTag.@Alarms.Alm_IOFault.AlarmElement
Sts_DeviceFault	BOOL	장치 폴트 상태: 1 = 불량, 0 = 정상. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식을 사용하여 경보 요소에 액세스합니다. PAOTag.@Alarms.Alm_DeviceFault.AlarmElement
Sts_Dev	BOOL	1 = 편차(실제 위치에서 목표값을 뺀 값)가 제한을 벗어남 0 = 편차가 제한 범위 내에 있음. 상태에 대해 미리 정의된 기본 이산 태그 기반 경보가 있습니다. 이산 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식을 사용하여 경보 요소에 액세스합니다. PAOTag.@Alarms.Alm_Dev.AlarmElement
Sts_IntlkTrip	BOOL	1 = 상태: CV 보류 또는 인터록이 정상이 아님에 의해 강제 적용됨. 상태에 대해 미리 정의된 기본 이산 Logix 태그 기반 경보가 있습니다. 이산 Logix 태그 기반 경보의 표준 구성 구성원을 설정합니다. 다음 형식을 사용하여 경보 요소에 액세스합니다. PAOTag.@Alarms.Alm_IntlkTrip.AlarmElement
Sts_CnfrmOperCmdReq	BOOL	1 = 오퍼레이터 명령 요청이 확인 대기 중입니다.
Sts_CnfrmOperSPReq	BOOL	1 = 오퍼레이터 설정값 요청이 확인 대기 중입니다.
Sts_RdyAck	BOOL	1 = 경보를 승인할 준비가 되었습니다.
Sts_RdyReset	BOOL	1 = 래치 경보 또는 쉐드 조건을 재설정할 준비가 되었습니다.
XRdy_Acq	BOOL	1 = XCmd_Acq 준비, HMI 버튼 활성화.
XRdy_Rel	BOOL	1 = XCmd_Rel 준비, HMI 버튼 활성화.
XRdy_Reset	BOOL	1 = XCmd_Reset 준비, HMI 버튼 활성화.
XRdy_ResetAckAll	BOOL	1 = XCmd_ResetAckAll 준비, HMI 버튼 활성화.
Val_Owner	DINT	전류 객체 소유자 ID(0 = 소유하지 않음).

개인 입력 구성원	데이터 유형	설명
CmdSrc	P_COMMAND_SOURCE	컨트롤/명령 소스 선택
OSet_CV	REAL	엔지니어링 단위로 컨트롤되는 변수(출력)의 오퍼레이터 설정. 기본값 = 0.
MCmd_Bypass	BOOL	모든 바이패스 가능한 인터록을 바이패스하기 위한 유지 관리 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Check	BOOL	(바이패스가 아닌) 모든 인터록을 확인하는 유지 관리 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_OoS	BOOL	서비스 중단을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_IS	BOOL	서비스 중을 선택하는 유지 관리 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Acq	BOOL	소유권을 획득하는 유지 관리 명령(오퍼레이터/프로그램/외부/오버라이드에서 유지 관리)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
MCmd_Rel	BOOL	소유권을 해제하는 유지 관리 명령(유지 관리에서 오퍼레이터/프로그램/외부/오버라이드)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_BumpClose	BOOL	장치 닫힘을 범핑하는 오퍼레이터 명령(장치 위치 피드백을 사용할 수 없는 경우 사용)입니다.
OCmd_BumpOpen	BOOL	장치 열림을 범핑하는 오퍼레이터 명령(장치 위치 피드백을 사용할 수 없는 경우 사용)입니다.
OCmd_Oper	BOOL	오퍼레이터(프로그램 to 오퍼레이터)를 선택하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Prog	BOOL	프로그램을 선택하는 오퍼레이터 명령(오퍼레이터 to 프로그램)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Lock	BOOL	오퍼레이터를 잠그는 오퍼레이터 명령(프로그램 허용 불가)입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Unlock	BOOL	소유권을 잠금 해제하거나 해제하고 프로그램이 소유권을 획득하도록 허용하는 오퍼레이터 명령. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Normal	BOOL	Normal(오퍼레이터 또는 프로그램)을 선택하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_Reset	BOOL	모든 경보 및 래치 쉐드 조건을 재설정하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_ResetAckAll	BOOL	모든 경보 및 래치 쉐드 조건을 승인 및 재설정하는 오퍼레이터 명령입니다. OCmd_ResetAckAll의 사용이 HMI로 제한됩니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_CmdCncl	BOOL	명령 요청을 취소하기 위한 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.
OCmd_CmdCnfrm	BOOL	명령 요청을 확인하는 오퍼레이터 명령입니다. 명령어에 의해 이 피연산자가 자동으로 지워집니다. 기본값은 거짓입니다.

개인 출력 구성원	데이터 유형	설명
HMI_BusObjIndex	DINT	HMI 버스 객체 인덱스.
MRdy_Bypass	BOOL	1 = MCmd_Bypass 수신 준비, 데이터 입력 필드 활성화.
MRdy_Check	BOOL	1 = MCmd_Check 수신 준비, 데이터 입력 필드 활성화.
MRdy_OoS	BOOL	1 = MCmd_OoS 준비, HMI 버튼 활성화.
MRdy_IS	BOOL	1 = MCmd_IS 준비, HMI 버튼 활성화.
MRdy_Acq	BOOL	1 = MCmd_Acq 준비, HMI 버튼 활성화.
MRdy_Rel	BOOL	1 = MCmd_Rel 준비, HMI 버튼 활성화.
ORdy_Oper	BOOL	1 = OCmd_Oper 준비, HMI 버튼 활성화.
ORdy_Prog	BOOL	1 = OCmd_Prog 준비, HMI 버튼 활성화.
ORdy_Lock	BOOL	1 = OCmd_Lock 준비, HMI 버튼 활성화.
ORdy_Unlock	BOOL	1 = OCmd_Unlock 준비, HMI 버튼 활성화.
ORdy_Normal	BOOL	1 = OCmd_Normal 준비, HMI 버튼 활성화.
ORdy_BumpClose	BOOL	1 = OCmd_BumpClose 준비, HMI 버튼 활성화.
ORdy_BumpOpen	BOOL	1 = OCmd_BumpOpen 준비, HMI 버튼 활성화.
ORdy_CV	BOOL	1 = OSet_CV 수신 준비(데이터 입력 필드 활성화).
ORdy_Reset	BOOL	1 = 하나 이상의 경보 또는 쉐드 조건에 재설정이 필요합니다.
ORdy_ResetAckAll	BOOL	1 = 하나 이상의 경보 또는 래치된 쉐드 조건에 재설정 또는 승인이 필요합니다.

공개 InOut 구성원	데이터 유형	사용	설명
BusObj	BUS_OBJ	InOut	버스 구성 요소.

구성원	데이터 유형	설명
Inp_Cmd	DINT	어설션 입력 명령
Out_Cmd	DINT	결과 명령
Inp_CmdLLH	DINT	일반적으로 높은 레벨에 대한 입력 명령
Out_CmdLLH	DINT	결과 라인 레벨 높음 명령
Inp_Sts	DINT	어설션 입력 상태
Out_Sts	DINT	결과 상태
Inp_CmdAck	DINT	명령어 승인 어설션 입력
Out_CmdAck	DINT	결과 명령 승인
Inp_SeverityMax	DINT	입력: 최대 경보 심각도
Out_SeverityMax	DINT	최대 경보 심각도 결과
Cfg_CmdMask	DINT	명령에 대한 전파 마스크
Cfg_CmdLLHMask	DINT	라인 레벨 높음 명령에 대한 전파 마스크
Cfg_StsMask	DINT	상태에 대한 전파 마스크
Ref_Index	DINT	버스 배열 인덱스

구성원	경보 이름	설명
Sts_IOFault	Alm_IOFault	IO 실패. Inp_IOFault 입력이 참일 때 발생합니다. 이 입력을 사용하여 명령어에 모듈과의 연결에 폴트가 있음을 나타냅니다. 이 입력은 모듈이 I/O에 대해 필드 전력 손실/로드 없음/단락이 발생했음을 보고하는 경우도 나타냅니다. I/O 오류가 쉐드 오류로 구성되어 있으면 장치에서 꺼짐 명령이 실행되고 재설정할 때까지 다른 상태로 명령이 실행될 수 없습니다. 가상 상태일 때는 경보 조건이 발생하지 않습니다.
Sts_DeviceFault	Alm_DeviceFault	장치에서 실패를 확인했습니다. Inp_DeviceFault 입력이 참일 때 발생합니다. 가상 상태일 때는 장치 폴트 경보 조건이 발생하지 않습니다.
Sts_Dev	Alm_Dev	편차 경보. 원하는 장치 위치와 실제 장치 위치 간의 차이가 높음 제한보다 크거나 낮음 제한보다 낮은 경우 즉, 다음과 같이 참인 경우 발생합니다. ((Val_CVOut-Val_Pos) > Cfg_HiDevLim) OR ((Val_CVOut-Val_Pos) < Cfg_LoDevLim)
Sts_IntlkTrip	Alm_IntlkTrip	인터록 트립 경보. 인터록 비정상 조건으로 인해 장치가 켜짐 상태 또는 펄싱 상태에서 꺼짐 상태로 전환될 때 발생합니다. 인터록이 바이패스되지 않으면 바이패스 가능 인터록 또는 바이패스 불가 인터록 비정상 조건이 인터록 트립을 시작합니다. 인터록이 바이패스되면 바이패스 불가 인터록 비정상 조건만 인터록 트립을 시작합니다.

설명
그래픽 기호 레이블
태그 이름
HMI 페이스 플레이트 호출용 디스플레이 라이브러리
명령어 이름
영역 이름
URL 링크
CV 원시 단위 - Out_CVData 태그의 EngineeringUnit 정보
CV 엔지니어링 단위 - Val_CVOut 태그의 EngineeringUnit 정보
추가 정보가 있는 객체 경로 – P_ANALOG_INPUT 구조의 Cfg_HasMoreObj 구성원, Cfg_HasMoreObj.@Navigation의 탐색 정보
출력 CV 정보가 있는 개체 경로 – P_ANALOG_INPUT 구조의 Val_CVOut 구성원, Val_CVOut.@Navigation의 탐색 정보
출력 데이터 정보가 있는 개체 경로 - P_ANALOG_INPUT 구조의 Inp_PosFdbk 구성원, Inp_PosFdbk.@Navigation의 탐색 정보

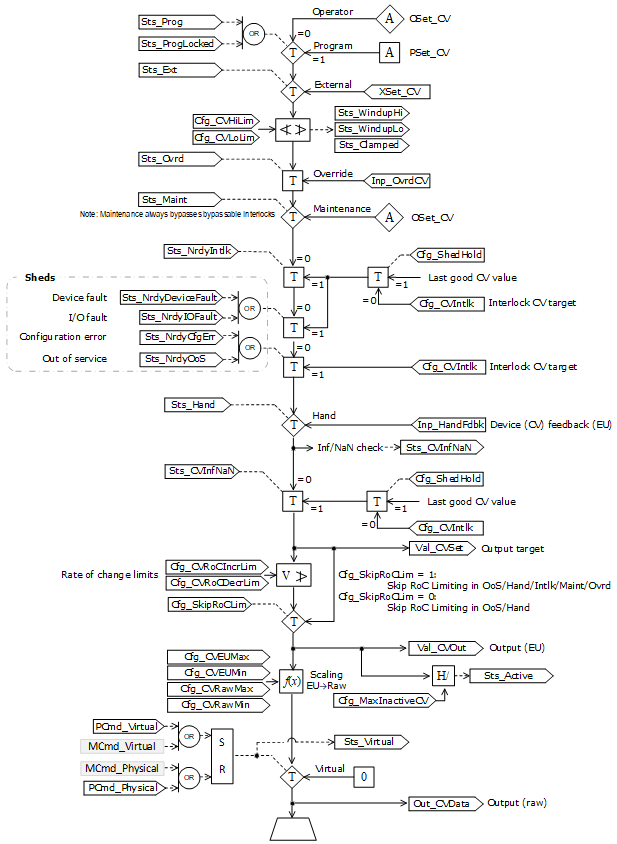

명령 소스	설명
핸드	명령어 외부의 로직이 장치의 컨트롤을 소유합니다. 명령어는 다른 명령 소스 중 하나로 무충돌 전환을 위해 장치의 상태를 추적합니다. (가장 높은 우선 순위 명령 소스)
서비스 중단	명령어가 비활성화되어 소유자가 없습니다.
유지 관리	유지 관리는 장치의 컨트롤을 소유하고 오퍼레이터, 프로그램 및 오버라이드 컨트롤을 대체합니다. HMI의 연산자 명령 및 설정이 수락됩니다. 바이패스 가능 인터록 및 허용은 바이패스되며 장치 시간 초과 검사는 처리되지 않습니다.
오버라이드	우선 순위 로직은 장치의 컨트롤을 소유하고 오퍼레이터 및 프로그램 컨트롤을 대체합니다. 오버라이드 입력(Inp_OvrdCmd)이 허용됩니다. 이와 같이 구성된 경우, 바이패스 가능 인터록 및 허용은 바이패스됩니다.
프로그램 잠김	프로그램 로직이 장치의 컨트롤을 소유합니다. 프로그램 명령(PCmd_)이 수락됩니다. 연산자가 프로그램 컨트롤을 수행할 수 없습니다. Cfg_OvrdOverLock = 1이 아니면 오버라이드는 프로그램에서 컨트롤할 수 없습니다.
프로그램	프로그램 로직이 장치의 컨트롤을 소유합니다. 프로그램 명령(PCmd_)이 수락됩니다.
오퍼레이터 잠김	오퍼레이터가 장치의 컨트롤을 소유합니다. HMI의 오퍼레이터 명령(OCmd_)이 수락됩니다. 프로그램은 오퍼레이터 컨트롤을 수행할 수 없습니다. Cfg_OvrdOverLock = 1이 아니면 오버라이드는 오퍼레이터에서 컨트롤할 수 없습니다.
연산자	오퍼레이터가 장치의 컨트롤을 소유합니다. HMI의 오퍼레이터 명령(OCmd_)이 수락됩니다. (가장 낮은 우선 순위 명령 소스)

Maintenance Out-of-Service 있음
Maintenance 있음
External 있음
프로그램(잠금 해제됨) 있음
프로그램 잠김 있음
오퍼레이터(잠금 해제됨) 있음
오퍼레이터 잠김 있음
PCmd_Lock이 레벨로 사용됨(1 = 잠금, 0 = 잠금 해제)

프로그래밍 엔터티(처리 환경 내에 완전히 상주하는 프로그램 엔터티) 또는
외부 인터페이스 엔터티(처리 환경 외부에서 비동기적으로 명령과 매개 변수 발행).

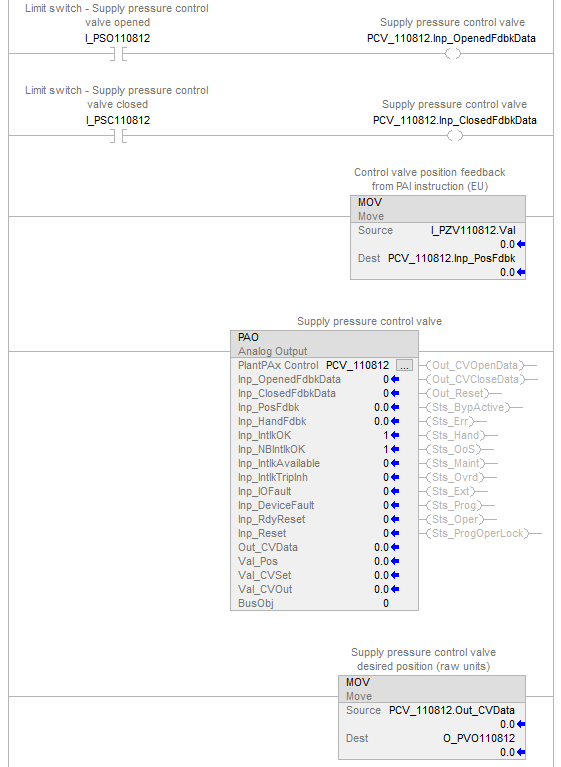

조건/상태	수행한 작업
사전 스캔	렁-출력-조건이 거짓으로 해제됩니다. Sts_eSrc는 0으로 설정됩니다. Sts_bSrc는 1로 설정됩니다(스캔되지 않음).
명령어 최초 실행	각 실행마다 자동으로 지워지는 모든 명령은 해제되고 무시됩니다. 프로그램/오퍼레이터 선택은 구성에 따라 설정됩니다(Cfg_ProgPwrUp). 프로그램 또는 오퍼레이터 Lock 선택은 잠금 해제로 설정됩니다. Maintenance 획득/해제 상태는 수정되지 않으며 컨트롤러 전원 켜기 또는 PROG-to-RUN 전환을 통해 유지됩니다. PSet_Owner 및 Sts_Owner는 0로 설정됩니다.
렁-입력-조건이 거짓임	Inp_Hand=0인 경우 이 명령어는 Out of Service 상태로 됩니다. 출력의 전력 공급이 차단됩니다. 모든 경보가 해제됩니다. 명령 소스 선택 처리는 모든 소유권 상태 비트(Sts_Maint, Sts_Ovrd, Sts_Prog 및 Sts_Oper)가 0으로 해제되는 것을 제외하고 정상적으로 진행됩니다. 명령은 Maintenance, 오퍼레이터 및 프로그램에 대해 계속 수신되며 Hand 모드에서와 같이 백그라운드에서 처리됩니다.
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. 명령어가 실행됩니다.
사후 스캔	렁-출력-조건이 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	래더 다이어그램 표의 사전 스캔을 참조하십시오.
명령어 최초 실행	래더 다이어그램 표의 명령어 첫 번째 실행 명령어를 참조하십시오.
명령어 최초 스캔	래더 다이어그램 표의 명령어 첫 번째 실행 명령어를 참조하십시오.
EnableIn이 거짓임	래더 다이어그램 표의 렁-입력-조건이 거짓인 경우를 참조하십시오.
EnableIn이 참임	래더 다이어그램 표의 렁-입력-조건이 참인 경우를 참조하십시오.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	래더 다이어그램 표의 사전 스캔을 참조하십시오.
명령어 최초 실행	래더 다이어그램 표의 명령어 첫 번째 실행 명령어를 참조하십시오.
EnableIn이 참임	래더 다이어그램 표의 렁-입력-조건이 참인 경우를 참조하십시오.
사후 스캔	EnableIn 및 EnableOut 비트가 거짓으로 해제됩니다.
