모듈로(MOD)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Source A	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	피제수의 값.
Source B	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	제수의 값.
Dest	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	태그	명령어의 결과를 저장하는 태그.

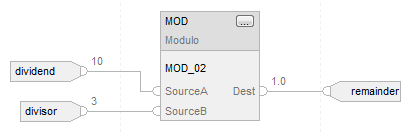

피연산자	데이터 유형	형식	설명
MOD	FBD_MATH	태그	MOD 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
SourceA	REAL	피제수의 값.
SourceB	REAL	제수의 값.

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어가 활성화되었을 때 폴트 없이 실행되었는지를 나타냅니다.
Dest	REAL	명령어의 결과.

입력 피연산자(왼쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러만 해당	설명
SourceA(상위)	SINT USINT INT UINT DINT UDINT LINT ULINT REAL LREAL	피제수의 값.
SourceB(하부)	SINT USINT INT UINT DINT UDINT LINT ULINT REAL LREAL	제수의 값

출력 피연산자(오른쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러만 해당	설명
Dest	DINT UDINT LINT ULINT REAL LREAL	함수의 결과.

컨트롤러	연산 상태 플래그에 영향
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	조건부
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	예

마이너 폴트 발생 조건:	폴트 유형	폴트 코드
소스 B = 0	4	4

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정 설명 섹션에서 설명한 바와 같이 대상이 나머지 명령어로 설정됩니다.
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
EnableIn이 거짓임	EnableOut을 EnableIn으로 설정
EnableIn이 참임	설명 섹션에서 설명한 바와 같이 대상이 나머지 명령어로 설정됩니다. 오버플로가 발생하는 경우 EnableOut을 거짓으로 해제 그렇지 않으면 EnableOut을 참으로 설정
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	설명 섹션에서 설명한 바와 같이 대상이 나머지 명령어로 설정됩니다.
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A
