같지 않음(NE)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Source A	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT	즉시 태그	Source B와 비교해 테스트할 값
Source B	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT	즉시 태그	Source A와 비교해 테스트할 값

피연산자	데이터 유형	형식	설명
Source A	String type	즉시 리터럴 값 태그	Source B와 비교해 테스트할 문자열
Source B	String type	즉시 리터럴 값 태그	Source A와 비교해 테스트할 문자열

피연산자	데이터 유형	형식	설명
NEQ	FBD_COMPARE	태그	NE 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
SourceA	REAL	SourceB와 대조하여 검사할 값.
SourceB	REAL	SourceA와 대조하여 검사할 값.

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어가 활성화되었는지를 나타냅니다.
Dest	BOOL	SourceA가 SourceB와 같지 않은 경우 참으로 설정합니다. SourceA가 SourceB와 같으면 거짓으로 해제됩니다.

입력 피연산자(왼쪽 핀)	데이터 유형	설명
SourceA(상위)	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT	SourceB와 비교해 테스트할 값
SourceB(하부)	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL TIME TIME32 LTIME DT LDT	SourceA와 대조하여 검사할 값.

출력 피연산자(오른쪽 핀)	데이터 유형	설명
Dest	BOOL	SourceA가 SourceB와 같지 않은 경우 참으로 설정합니다. SourceA가 SourceB와 같으면 거짓으로 해제됩니다.

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정
렁-입력-조건이 참임	숫자 비교: Source A 또는 Source B가 NAN이거나 Source A가 Source B와 같지 않은 경우. 렁-출력-조건을 참으로 설정 그렇지 않으면 렁-출력-조건을 거짓으로 해제

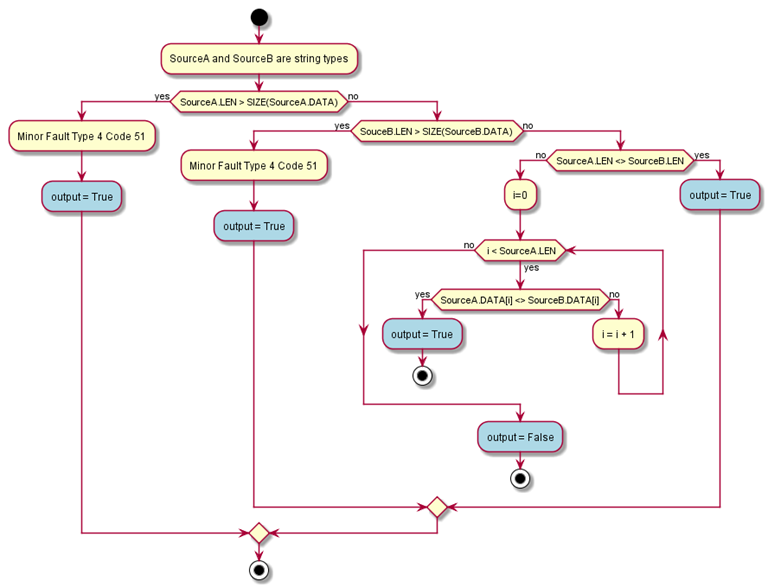

	문자열 비교: NE 문자열 비교 흐름도 를 참조하십시오. 출력이 거짓인 경우 렁-출력-조건을 거짓으로 해제 그렇지 않으면 렁-출력-조건을 참으로 설정
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
EnableIn이 거짓임	EnableOut을 EnableIn으로 설정
EnableIn이 참임	숫자 비교: EnableOut을 EnableIn으로 설정 SourceA 또는 SourceB가 NAN이거나 SourceA가 SourceB와 같지 않은 경우. Dest를 참으로 설정 그렇지 않으면 Dest를 거짓으로 해제
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	숫자 비교: SourceA 또는 SourceB가 NAN이거나 SourceA가 SourceB와 같지 않은 경우. Dest를 참으로 설정 그렇지 않으면 Dest를 거짓으로 해제
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A
