마스크 같음(Mask Equal To, MEQ)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Source	SINT INT DINT	SINT INT DINT LINT USINT UINT UDINT ULINT	즉시 태그	비교 값과 대조하여 검사할 값.
Mask	SINT INT DINT	SINT INT DINT LINT USINT UINT UDINT ULINT	즉시 태그	차단 또는 통과시킬 비트.
Compare	SINT INT DINT	SINT INT DINT LINT USINT UINT UDINT ULINT	즉시 태그	Source와 비교해 테스트할 값.

피연산자	데이터 유형	형식	설명
MEQ	FBD_MASK_EQUAL	태그	MEQ 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
Source	DINT	비교 값과 대조하여 검사할 값.
마스크	DINT	차단할 비트를 정의합니다(예: 마스크).
비교	DINT	Source와 비교해 테스트할 값.

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어가 활성화되었을 때 폴트 없이 실행되었는지를 나타냅니다.
Dest	BOOL	결과가 참인 경우 참으로 설정되고, 결과가 거짓인 경우 거짓으로 해제됩니다.

입력 피연산자(왼쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
Source	SINT INT DINT LINT USINT UINT UDINT ULINT	비교 값과 대조하여 검사할 값.
마스크	SINT INT DINT LINT USINT UINT UDINT ULINT	차단 또는 통과시킬 비트.
비교	SINT INT DINT LINT USINT UINT UDINT ULINT	Source와 비교해 테스트할 값.
	SINT 또는 INT 태그는 0 채우기를 통해 DINT 값으로 변환됩니다.

출력 피연산자(오른쪽 핀)	데이터 유형	설명
Dest	BOOL	결과가 참인 경우 참으로 설정되고, 결과가 거짓인 경우 거짓으로 해제됩니다.

접두사	설명
16#	16#0F0F와 같은 16진수
8#	8#16과 같은 8진수
2#	2#00110011과 같은 2진수

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정합니다.

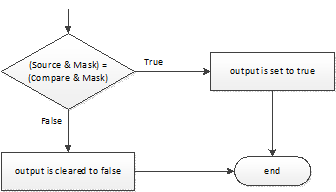

렁-입력-조건이 참임	MEQ 흐름도(참)를 참조하십시오. 출력이 참인 경우 렁-출력-조건을 참으로 설정 그렇지 않으면 렁-출력-조건을 거짓으로 해제
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
EnableIn이 거짓임	EnableOut을 EnableIn으로 설정합니다.
EnableIn이 참임	EnableOut을 EnableIn으로 설정합니다. MEQ 흐름도(참) 를 참조하십시오. 출력이 참인 경우 Dest를 참으로 설정 그렇지 않으면 Dest를 거짓으로 해제
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	MEQ 흐름도(참) 를 참조하십시오. 출력이 참인 경우 Dest를 참으로 설정 그렇지 않으면 Dest를 거짓으로 해제
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A
