제한(LIMIT)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Low Limit	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	하한 값.
Test	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	제한값과 대조하여 검사할 값.
High Limit	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	상한 값

피연산자	데이터 유형	형식	설명
LIMIT	FBD_LIMIT	태그	LIMIT 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
LowLimit	REAL	하한 값.
Test	REAL	제한값과 대조하여 검사할 값.
HighLimit	REAL	상한 값

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어가 활성화되었는지를 나타냅니다.
Dest	BOOL	Limit test가 참인 경우 참으로 설정되고, Limit test가 거짓인 경우 거짓으로 해제됩니다.

입력 피연산자(왼쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
낮음 제한	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	하한 값
Test	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	제한값과 대조하여 검사할 값.
높음 제한	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	상한 값

출력 피연산자(오른쪽 핀)	데이터 유형	설명
Dest	BOOL	Limit test가 참인 경우 참으로 설정되고, Limit test가 거짓인 경우 거짓으로 해제됩니다.

하한이 다음인 경우:	그리고 테스트 값이 다음인 경우:	그에 따른 EnableOut이 다음인 경우:

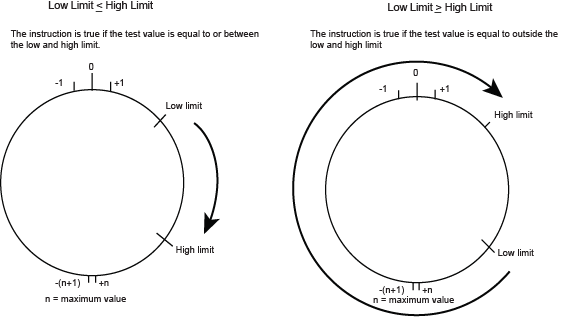

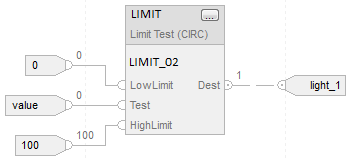

< 또는 = High Limit(또 이하)	제한과 같거나 제한 이내 제한과 같지 않거나 제한을 벗어남	참 거짓

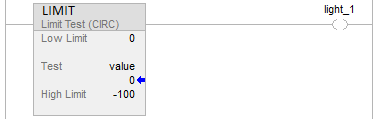

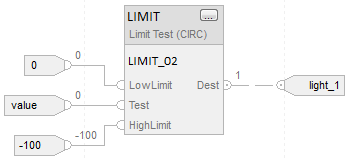

> High Limit	제한과 같거나 제한을 벗어남 제한과 같지 않거나 제한 이내	참 거짓

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정합니다.

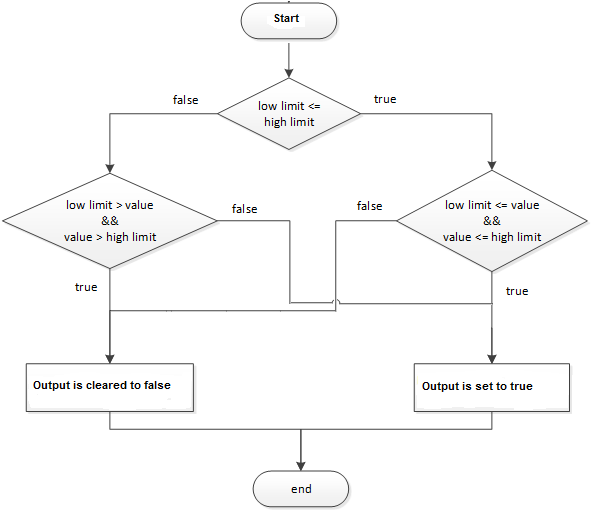

렁-입력-조건이 참임	LIMIT 흐름도(참) 를 참조하십시오. 출력이 참인 경우 렁-출력-조건을 참으로 설정합니다. 그렇지 않으면 렁-출력-조건을 거짓으로 해제
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
EnableIn이 거짓임	EnableOut을 EnableIn으로 설정합니다.
EnableIn이 참임	EnableOut을 EnableIn으로 설정합니다. LIM 흐름도(참) 참조 Dest = 출력
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	LIMIT 흐름도(참) 참조 Dest = 출력
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A
