자연 로그(Natural Log, LN)

피연산자	데이터 유형 CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	형식	설명
Source	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	즉시 태그	이 값의 자연 로그를 구합니다.
Destination	SINT INT DINT REAL	SINT INT DINT LINT USINT UINT UDINT ULINT REAL LREAL	태그	명령어의 결과를 저장할 태그.

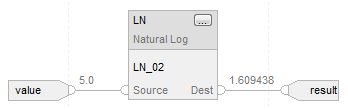

피연산자	데이터 유형	형식	설명
LN	FBD_MATH_ADVANCED	태그	LN 구조

입력 구성원	데이터 유형	설명
EnableIn	BOOL	활성화 입력. 거짓이면 명령어가 실행되지 않고 출력이 업데이트되지 않습니다. 기본값은 참입니다.
Source	REAL	명령어가 자연 로그를 구하는 값입니다.

출력 구성원	데이터 유형	설명
EnableOut	BOOL	명령어가 활성화되었을 때 폴트 없이 실행되었는지를 나타냅니다.
Dest	REAL	명령어의 결과.

입력 피연산자(왼쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
Source	SINT USINT INT UINT DINT UDINT LINT ULINT REAL LREAL	이 값의 자연 로그를 구할 값입니다.

출력 피연산자(오른쪽 핀)	데이터 유형 CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	설명
Dest	REAL LREAL	함수의 결과.

컨트롤러	연산 상태 플래그에 영향
CompactLogix 5380, ControlLogix 5580, Compact GuardLogix 5380, GuardLogix 5580 및 ControlLogix 5590 컨트롤러	조건부
CompactLogix 5370, ControlLogix 5570, Compact GuardLogix 5370 및 GuardLogix 5570 컨트롤러	예

조건/상태	수행한 작업
사전 스캔	N/A
렁-입력-조건이 거짓임	렁-출력-조건을 렁-입력-조건으로 설정합니다.
렁-입력-조건이 참임	렁-출력-조건을 렁-입력-조건으로 설정합니다. Dest = Source의 자연 로그 값.
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
EnableIn이 거짓임	EnableOut을 EnableIn으로 설정합니다.
EnableIn이 참임	Dest = Source의 자연 로그 값. 오버플로가 발생하는 경우 EnableOut을 거짓으로 해제합니다. 그렇지 않으면 EnableOut을 참으로 설정합니다.
명령어 최초 스캔	N/A
명령어 최초 실행	N/A
사후 스캔	N/A

조건/상태	수행한 작업
사전 스캔	N/A
정상 스캔	Dest = Source의 자연 로그 값
명령어 최초 실행	N/A
명령어 최초 스캔	N/A
사후 스캔	N/A
