컨트롤러 변수 가져오기

Logix 컨트롤러에서 샘플 태그(컨트롤러 변수)를 가져오도록 통신 드라이버를 구성합니다.
팁: Logix 컨트롤러에서 컨트롤러 변수를 가져오는 대신, 수동으로 변수를 만들 수 있습니다. 변수 만들기 항목을 참조하십시오.
필수 구성 요소
Logix Designer 응용 프로그램에서 LogixTags.ACD 프로젝트를 물리적 Logix 컨트롤러 또는 에뮬레이션된
FactoryTalk®Logix Echo™
 컨트롤러에 다운로드합니다. 컨트롤러를 실행 모드로 설정합니다.
자세한 내용은 Logix Designer 온라인 도움말을 참조하십시오.
  1. 컨트롤러 변수를 가져오려면
  2. 도구 모음에서
    대시보드 페이지 열기
    를 선택합니다.
  3. 편집기에서
    장치에 대한 통신 구성
    을 선택합니다.
  4. 새 스테이션
    을 선택합니다.
  5. RA EtherNet/IP 스테이션
    을 선택하고
    다음
    을 선택합니다.
  6. (선택 사항) 온라인 모드에서 컨트롤러 태그를 가져오려면
    경로
    에
    IP_Address
    \Backplane\
    Chassis_Slot_Number
    를 입력하고
    다음
    을 선택합니다.
    팁: 자세한 내용은 RA EtherNet/IP 드라이버 항목을 참조하십시오.
  7. 다음
    을 선택합니다.
  8. 컨트롤러 태그를 가져오려면:
    • 오프라인 모드에서 컨트롤러 태그를 가져오려면
      찾아보기
      를 선택하고 다운로드한
      LogixTags.ACD
       파일을 선택합니다.
    • 온라인 모드에서 컨트롤러 태그를 가져오려면
      오프라인/온라인
       토글을 선택하여
      온라인
       위치로 변경합니다.
  9. 모든 컨트롤러 태그를 선택하고
    다음
    을 선택합니다.

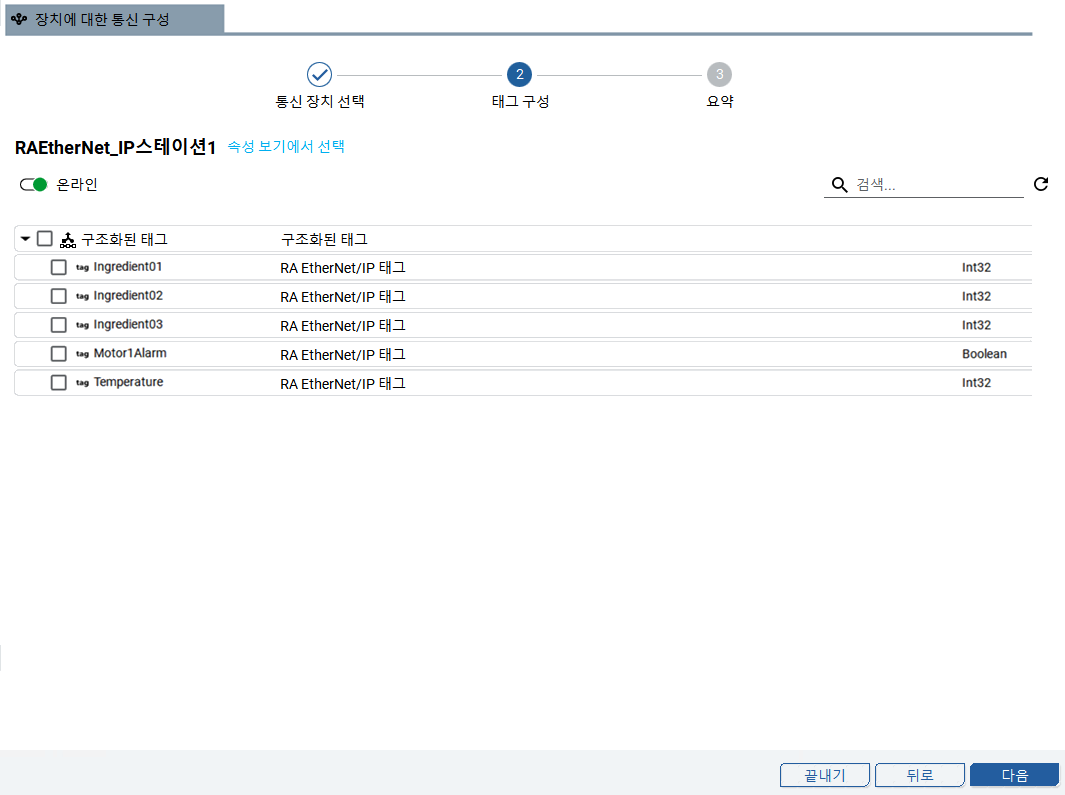

    온라인 모드에서 선택된 태그
  10. 끝내기
    를 선택합니다.
프로젝트 보기
에서 가져온 컨트롤러 변수는
ProjectName
CommDrivers
RAEtherNet/IP드라이버1
RAEtherNet/IP스테이션1
태그
컨트롤러 태그
 노드에서 사용할 수 있습니다. 이 위치를 기록해 둡니다.

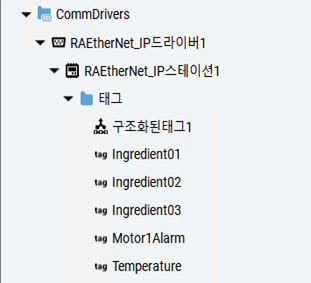

가져온 컨트롤러 변수
