RA EtherNet/IP 드라이버

RA EtherNet/IP 드라이버
는 온라인 및 오프라인 모드에서 태그 가져오기를 지원합니다.

컨트롤러 태그

Logix 드라이버는 오프라인 모드에서 태그를 가져오기 위한
L5X
 및
ACD
 파일 형식을 모두 지원합니다. 내보낸 태그의 파일 형식은 컨트롤러에 따라 다릅니다.
Logix 5000™ 컨트롤러 가져오기/내보내기 참조 설명서
(발행 번호
1756-RM014A
)를 참조하십시오.
모든
Add-On Instruction
에 대해 로컬 데이터를 포함하는 구조가 만들어집니다. 가져온 구조는
입력/출력
 유형의 동적 링크와 연결됩니다.
Add-On Instruction
 함수 블록은 사용자가 선언한 데이터 유형인 것처럼 관리할 수 있습니다.
중요: 설계자는
ADD-ON
에서 선언된 구성원을
Read Only
 또는
Output Parameters
로 연결하는 컨트롤에 대해 필수적인 제한을 설정해야 합니다.
이 통신 드라이버는 컨트롤러 프로젝트에 정의된 사용자 지정 데이터 유형 가져오기를 지원합니다.

컨트롤러 지원

  • RA EtherNet/IP 드라이버는 다음 컨트롤러 제품군을 지원합니다.
    • ControlLogix®
       5560
    • Compact GuardLogix®
       5560
    • 1769-L35E 및 1769-L32E
      CompactLogix™
    • 1769-L35CR
      CompactLogix™
    • 1768
      CompactLogix™
    • 1768
      Compact GuardLogix®
    • ControlLogix®
       5570
    • GuardLogix®
       5570
    • CompactLogix™
       5370
    • ControlLogix®
       5580
    • CompactLogix™
       5380
    • Compact GuardLogix®
       5370
    • GuardLogix®
       5580
    • Compact GuardLogix®
       5380
    • CompactLogix™
       5480
노트: 드라이버는 Logix 펌웨어 버전 v20, v24, v28 이상을 지원합니다. 그러나 모든 버전의 Logix에서 모든 컨트롤러 및 컨트롤러 제품군이 지원되는 것은 아닙니다.
노트:
  • 5560 Redundancy v20은 IP 주소 스와핑만 지원합니다.
  • 5570 Redundancy v20 이상은 IP 주소 스와핑만 지원합니다.
  • 5580 Redundancy v33 이상은 IP 주소 스와핑만 지원합니다.

컨트롤러 변수

동적 링크 브라우저의
컨트롤러
 범주에는 Rockwell Automation EtherNet/IP 드라이버와 관련된 변수가 표시됩니다. 이러한 변수를 프로젝트의 개체에 바인딩하면 컨트롤러 상태 정보를 표시할 수 있습니다.
컨트롤러 변수
변수
유형
정의
읽기/쓰기
재시작 필요
활성 데이터 항목
UInt32
컨트롤러에서 읽는 활성 데이터 항목 수
읽기 전용
재시작 필요 없음
활동 카운터
UInt32
컨트롤러에서 수신된 통신 패킷 수
읽기 전용
재시작 필요 없음
카탈로그 번호
String
컨트롤러에서 읽은 카탈로그 번호
읽기 전용
재시작 필요 없음
컨트롤러 이름
String
컨트롤러의 이름
읽기 전용
재시작 필요 없음
실패한 데이터 항목
UInt32
컨트롤러에서 현재 읽을 수 없는 활성 데이터 항목 수
읽기 전용
재시작 필요 없음
주 버전
UInt32
컨트롤러 펌웨어의 주 버전
읽기 전용
재시작 필요 없음
부 버전
UInt32
컨트롤러 펌웨어의 부 버전
읽기 전용
재시작 필요 없음
모드
String
컨트롤러의 작동 모드. 모드는 실행, 프로그램, 폴트, 원격 실행 및 원격 프로그램입니다.
읽기 전용
재시작 필요 없음
최적화된 블록
UInt32
컨트롤러와 HMI 장치 간에 전송된 최적화된 데이터 블록 수
읽기 전용
재시작 필요 없음
경로
String
컨트롤러에 대한 통신 경로
읽기 전용
재시작 필요 없음
있음
Boolean
컨트롤러가 네트워크에 있는지 여부를 나타냅니다.
읽기 전용
재시작 필요 없음
제품 코드
UInt32
컨트롤러로에서 읽은 제품 코드
읽기 전용
재시작 필요 없음
제품 유형
UInt32
컨트롤러에서 읽은 제품 유형
읽기 전용
재시작 필요 없음
복구 가능한 주 폴트
Boolean
컨트롤러가 복구할 수 있는 주 폴트를 감지했는지 여부를 나타냅니다.
읽기 전용
재시작 필요 없음
복구 가능한 부 폴트
Boolean
컨트롤러가 복구할 수 있는 부 폴트를 감지했는지 여부를 나타냅니다.
읽기 전용
재시작 필요 없음
실행 모드
Boolean
컨트롤러가 실행 모드에 있는지 여부를 나타냅니다.
읽기 전용
재시작 필요 없음
동기화됨
Boolean
컨트롤러의 데이터가 런타임 응용 프로그램의 데이터와 동기화되는지 여부를 나타냅니다.
읽기 전용
재시작 필요 없음
동기화 상태
String
컨트롤러의 동기화 상태
읽기 전용
재시작 필요 없음
복구 불가능한 주 폴트
Boolean
컨트롤러가 복구할 수 없는 주 폴트를 감지했음을 나타냅니다.
읽기 전용
재시작 필요 없음
복구 불가능한 부 폴트
Boolean
컨트롤러가 복구할 수 없는 부 폴트를 감지했음을 나타냅니다.
읽기 전용
재시작 필요 없음
공급업체
UInt32
컨트롤러에서 읽은 공급업체 코드
읽기 전용
재시작 필요 없음

통신

Logix 컨트롤러와의 통신을 설정하려면 해당
스테이션
 개체의
경로
 속성을 다음의
IP_Address
\Backplane\
Chassis_Slot_Number
 형식으로 지정합니다.
1756-CMEE 임베디드 엣지 컴퓨팅 모듈은 EtherNet/IP 연결 없이 백플레인에서 직접 컨트롤러 태그에 액세스할 수 있도록 다음의
\Backplane\
Chassis_Slot_Number
 형식을 지원합니다.
여러 Logix 컨트롤러를 포함하는 라우팅을 구성하려면
IP_Address
\Backplane\
Port
\
Address
\Backplane
Chassis_Slot_Number
 형식을 사용합니다. 필요한 경우
Port
\
Address
 부분을 반복합니다.
팁: 네트워크를 탐색하고
경로
 값을 결정하려면
FactoryTalk®Linx™
를 사용합니다.

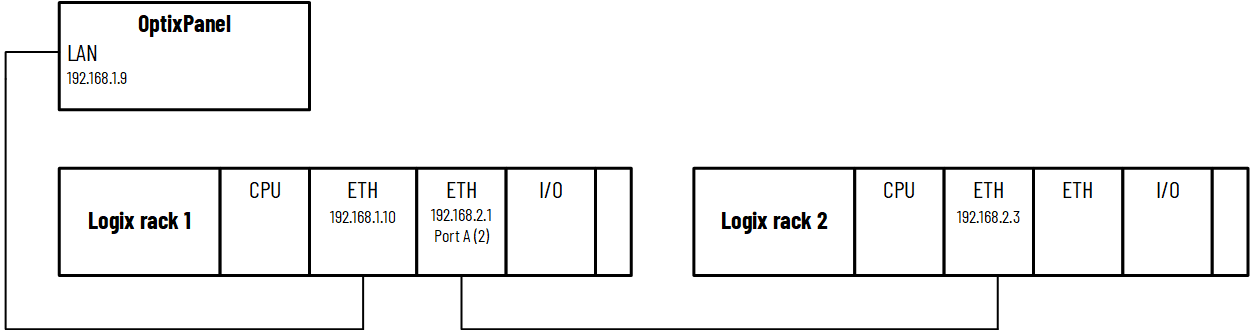

다음 예에서
OptixPanel™
은 Logix 랙 2 CPU에서 태그를 읽고
스테이션
 개체의
경로
 속성은
192.168.1.10\Backplane\2\A\192.168.2.3\Backplane\0
 값을 가집니다.
백플레인을 통해 다른 네트워크의 컨트롤러에 액세스

이더넷 통신 모듈 지원

1756-ENET EtherNet/IP 브리지 모듈은
RA EtherNet/IP 드라이버
와 함께 사용할 수 없습니다.
