Modbus Slaveビュー

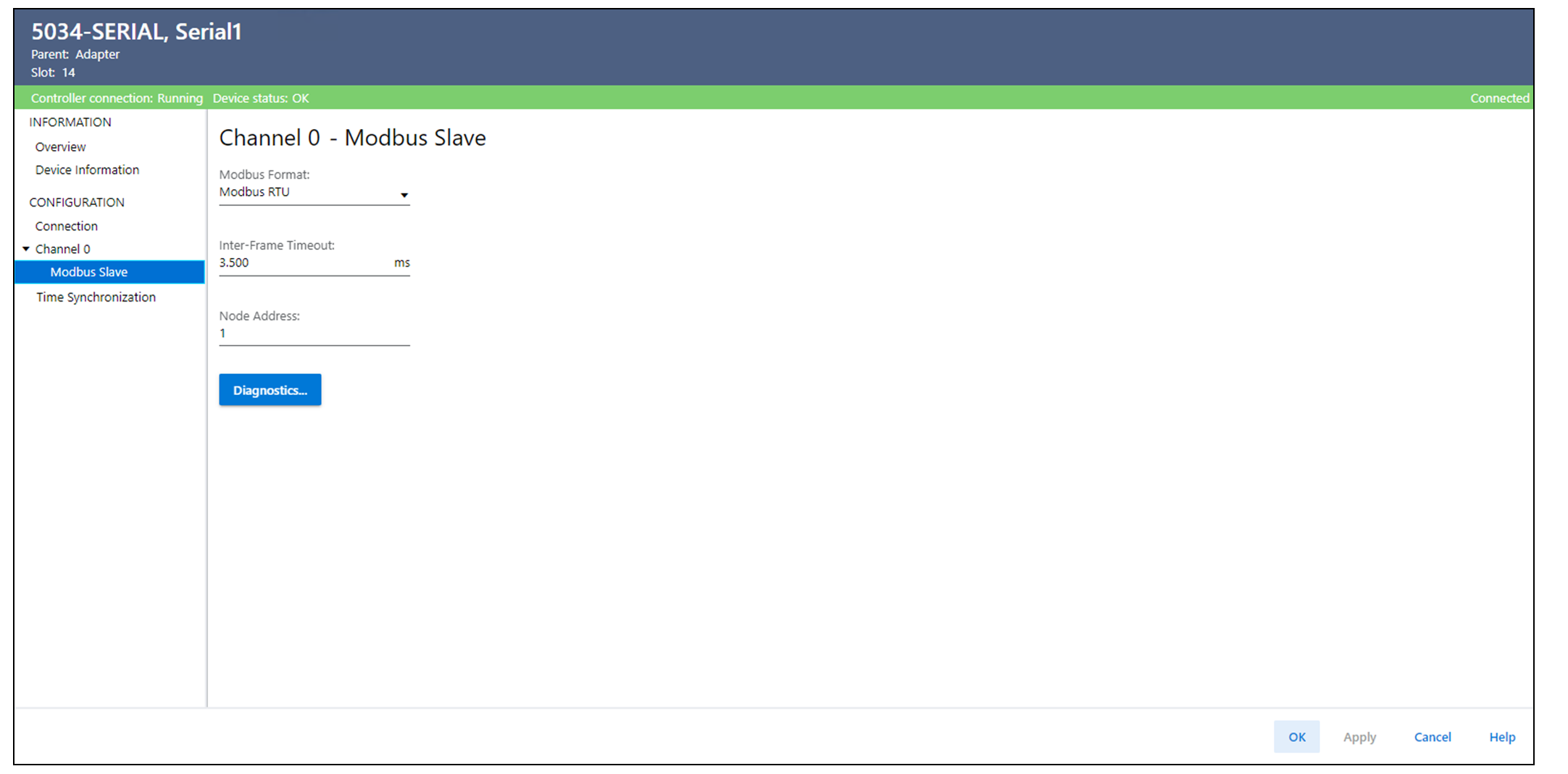

Modbus通信の設定をマスタスレーブとして構成するには、Modbus Slaveビューを使用します。

Modbus Slaveビューのパラメータ
パラメータ	定義	選択肢
Modbus Format (Modbusフォーマット)	Modbus送信フォーマットがModbus RTUとModbus ASCIIのどちらであるかを指定します。	0 = RTU (デフォルト) 1 = ASCII
Inter-frame Timeout (フレーム間のタイムアウト)	RTUのデータを受信する最大遅延時間を指定します。ヒント: このパラメータは、Modbus FormatがModbus RTUに設定されている場合のみ使用できます。	0は有効な値ではありません。最小値を指定するには、表 2および表 3を参照してください。
Node Address (ノードアドレス)	スレーブのノードアドレスを指定します。	1～247 (デフォルト = 1)
Diagnostics (診断)	コントローラステータスがオンラインの場合は、Diagnosticsダイアログが開き、Modbus Slaveのパフォーマンスとエラーを管理するための診断カウンタが表示されます。	–

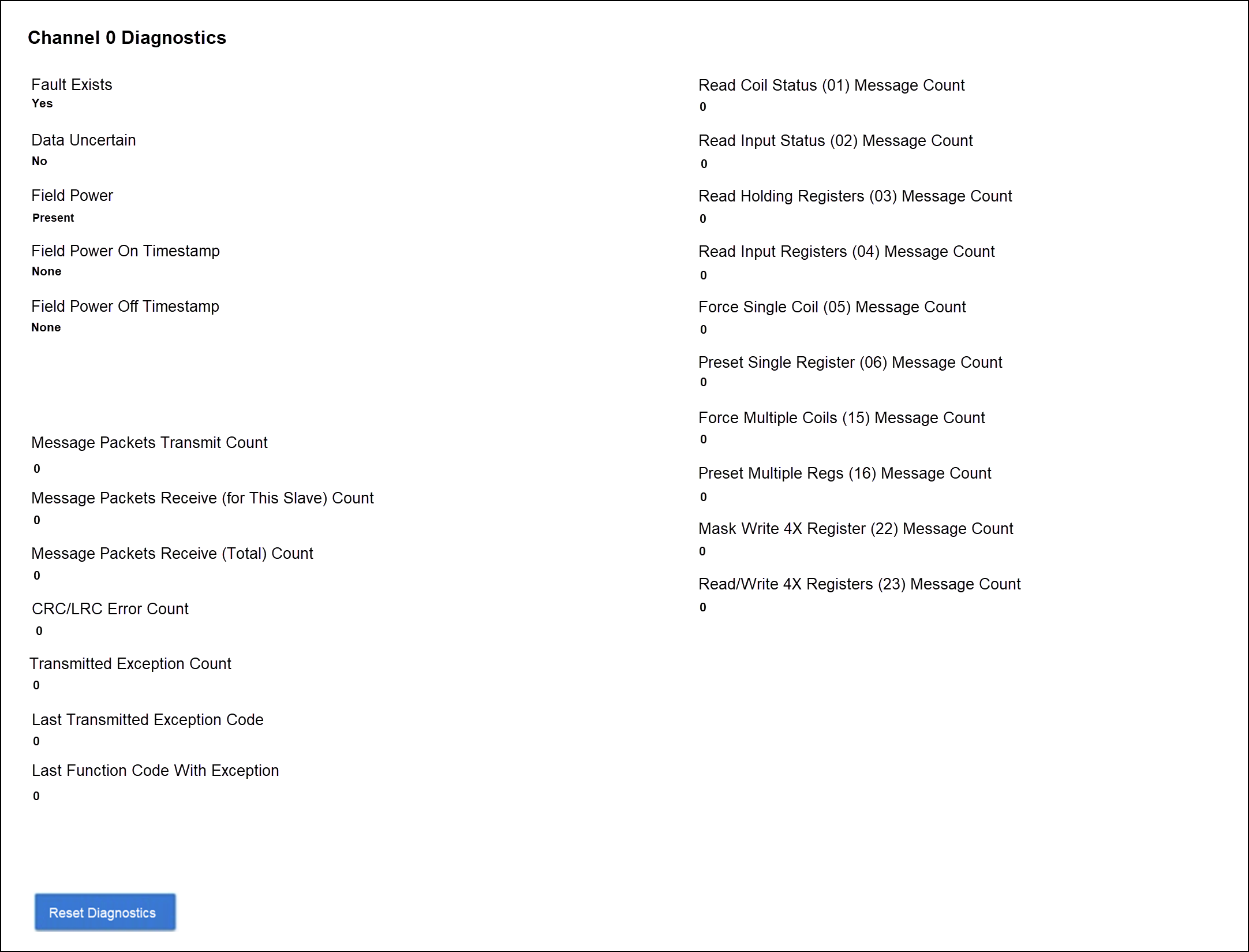

Modbus Slaveチャネルの診断情報を表示するには、Diagnosticsを選択します。
