Interfaccia di FactoryTalk Optix Studio

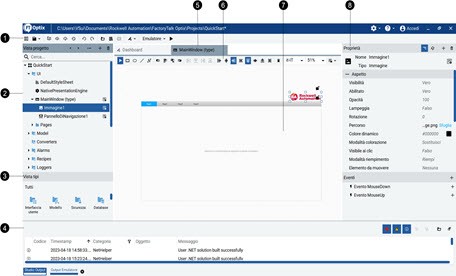

Di seguito è riportato un esempio dell'interfaccia utente di
FactoryTalk Optix Studio
in fase di progettazione.
Elemento
Nome
Descrizione
1
Comandi che si applicano a tutte le parti dell'interfaccia utente.
2
Modello informativo del progetto che visualizza il contenuto e la struttura del progetto in nodi. Un nodo può essere un elemento padre con nodi figlio.
3
Tipi di oggetti e tipi di variabili su cui sono basate le istanze degli oggetti. I tipi predefiniti sono raggruppati in cartelle in base allo scopo. I tipi personalizzati sono raggruppati in cartelle che rispecchiano la struttura in
Vista progetto
.
4
Messaggi correlati al funzionamento di
Applicazione FactoryTalk Optix
. Le applicazioni che sono in esecuzione e sono collegate a
FactoryTalk Optix Studio
sono visualizzate su
Output dell'emulatore
.
5
Schede
Schede degli oggetti aperti in corso di modifica nell'editor.
6
Barra degli strumenti dell'editor
Comandi che si applicano al tipo di oggetto in corso di modifica nell'editor.
7
Editor
Editor grafico per gli oggetti. Ciascun editor si apre in una nuova scheda e può essere utilizzato per oggetti grafici e tipi di oggetti come importatori di tag e ricette.
8
Impostare le proprietà del nodo selezionato in
Vista progetto
o nell'editor degli oggetti.
