Aggiunta di variabili ad un blocco funzione definito dall'utente

Utilizzare l'
Organizzatore progetto
 o l'editor di linguaggio per aggiungere variabili locali a un blocco funzione definito dall'utente (User-Defined Function Block, UDFB). Le variabili locali sono interne all'UDFB e non esposte all'interfaccia UDFB.
Gli UDFB supportano un totale di 128 parametri e fino a 20 parametri di ingresso o 20 di uscita.

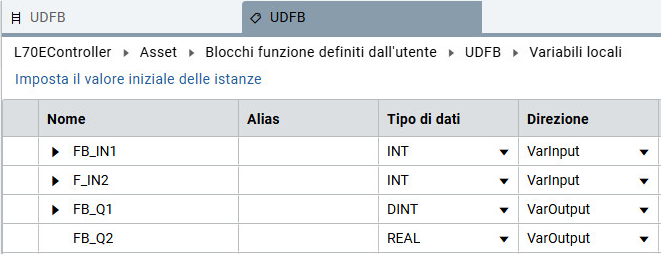

Nell'esempio seguente, le variabili locali di MY_FBD_UDFB sono visualizzate nella griglia di variabili, con due variabili di ingresso e due variabili di uscita definite.
Variabili locali UDFB
Variabili locali UDFB
Per aggiungere variabili locali a un UDFB
  1. In
    Organizzatore progetto
     andare in
    Asset
    Blocchi funzione definiti dall'utente
    <UDFB-name>
    .
  2. Espandere
    <UDFB-name>
    , quindi fare doppio clic su
    Variabili locali
    .
  3. Nella griglia delle variabili locali, nella riga vuota, immettere il nome della variabile, quindi selezionare
    Invio
    .
    • Il nome può includere fino a 40 caratteri
    • Il nome può contenere lettere, numeri o caratteri di sottolineatura.
    • Il nome deve iniziare con una lettera.
    • Il nome non può contenere caratteri di sottolineatura consecutivi.
    • Il nome deve terminare con una lettera o un numero.
  4. Specificare altri parametri della variabile.
    SUGGERIMENTO: Per eliminare un dispositivo locale, effettuare una delle seguenti operazioni:
    • Fare clic con il pulsante destro del mouse sull'intestazione della riga, quindi selezionare
      Elimina
      .
    • Selezionare la riga, quindi selezionare il tasto
      Canc
      .
