IPIDCONTROLLER (controllore proporzionale–integrale–derivativo)

Configurare e controllare gli ingressi e le uscite utilizzate per la logica proporzionale-integrale-derivativa (PID). La logica PID serve per controllare le proprietà fisiche quali temperatura, pressione, liquido, livello o portata tramite cicli di processo che calcolano un valore di errore come la differenza tra un setpoint desiderato e una variabile di processo misurata. Il controllore tenta di ridurre al minimo l'errore nel tempo attraverso la regolazione di una variabile di controllo. Il calcolo include termini proporzionali (P), integrali (I) e derivativi (D) che vengono utilizzati come segue:
  • P: valori di errore presenti.
  • I: valori di errore passati.
  • D: possibili valori di errori futuri in base alla velocità corrente di modifica che controlla proprietà fisiche quali temperatura, pressione, livello dei liquidi o portata tramite cicli di processo.
Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.
Questa istruzione vale per i controllori Micro810, L20E, L50E e L70E.
IPIDCONTROLLER
IPIDCONTROLLER
Parametri IPIDCONTROLLER
Parametro
Tipo di parametro
Tipo di dati
Descrizione
EN
Ingresso
BOOL
Se TRUE, abilita il blocco istruzione.
  • TRUE: esegue il calcolo PID.
  • FALSE: il blocco istruzione non è attivo.
Applicabile alle programmazioni in diagramma ladder.
Process
Ingresso
REAL
Valore di processo, ovvero il valore misurato all'uscita del processo.
SetPoint
Ingresso
REAL
Set point.
FeedBack
Ingresso
REAL
Segnale di feedback, ovvero il valore della variabile di controllo applicato al processo.
Ad esempio, il feedback può essere l'uscita IPIDCONTROLLER.
Auto
Ingresso
BOOL
La modalità operativa del controllore PID:
  • TRUE: il controllore funziona in modalità normale.
  • FALSE: il controllore provoca la reimpostazione R alla traccia (F-GE).
Initialize
Ingresso
BOOL
Una modifica del valore (da TRUE a FALSE o da FALSE a TRUE) causa l'eliminazione di qualsiasi guadagno proporzionale da parte del controllore durante quel ciclo. Inoltre, inizializza le sequenze AutoTune.
Gains
Ingresso
GAIN_PID
Guadagni PID per IPIDController.
Utilizzare il Tipo di dati GAIN_PID per definire i parametri per l'ingresso Gains.
AutoTune
Ingresso
BOOL
  • TRUE: se AutoTune è TRUE e Auto e Initialize sono su FALSE, la sequenza AutoTune è stata avviata.
  • FALSE: Autotune non avviato.
ATParameters
Ingresso
AT_Param
Parametri Auto Tune.
Utilizzare il Tipo di dati AT_Param per definire i parametri per l'ingresso ATParameters.
Output
Uscita
REAL
Valore di uscita dal controllore.
AbsoluteError
Uscita
REAL
Errore assoluto (Process – SetPoint) dal controllore.
ATWarnings
Uscita
DINT
(ATWarning) Avviso per la sequenza Auto Tune. I possibili valori sono:
  • 0: nessuna sintonizzazione automatica eseguita.
  • 1: in modalità auto tuning.
  • 2: auto tuning eseguito.
  • -1: Ingresso ERROR 1 impostato automaticamente su TRUE, nessun auto tuning possibile.
  • -2: Errore auto tune ERROR 2, ATDynaSet scaduto.
OutGains
Uscita
GAIN_PID
Guadagni calcolati dopo le sequenze AutoTune.
Utilizzare il tipo di dati GAIN_PID per definire l'uscita OutGains.
ENO
Uscita
BOOL
Abilita uscita.
Applicabile alle programmazioni in diagramma ladder.

Esempi di IPIDCONTROLLER

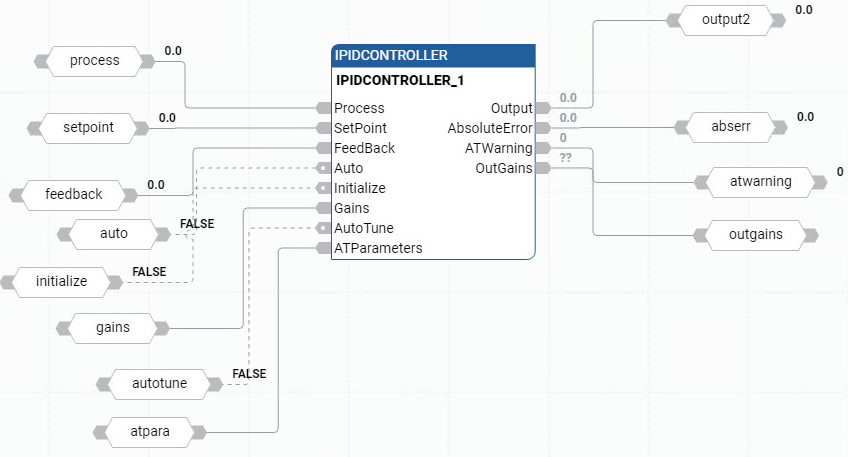

Esempio di diagramma a blocchi funzionali IPIDCONTROLLER
Esempio di Diagramma a blocchi funzione IPIDCONTROLLER

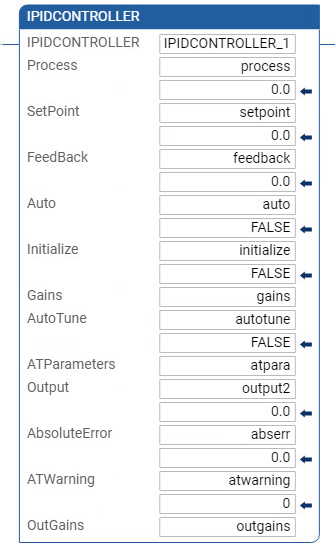

Esempio di diagramma ladder IPIDCONTROLLER
Esempio di Diagramma Ladder IPIDCONTROLLER

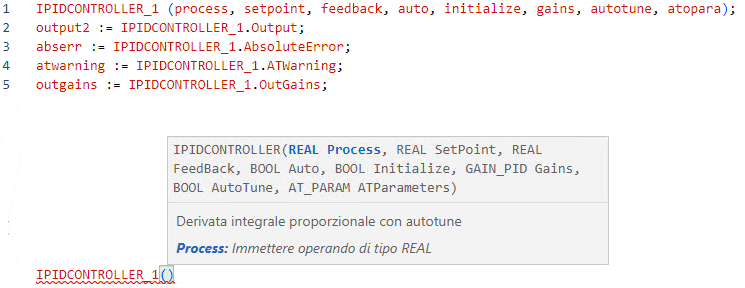

Esempio di testo strutturato IPIDCONTROLLER
(* ST equivalence: IPIDController1 is an instance of IPIDController block *) IPIDController1(Proc, SP, FBK, Auto, Init, G_In, A_Tune, A_TunePar, Err ); Out_process := IPIDController1.Output ; A_Tune_Warn := IPIDController1.ATWarning ; Gain_Out := IPIDController1.OutGains ;

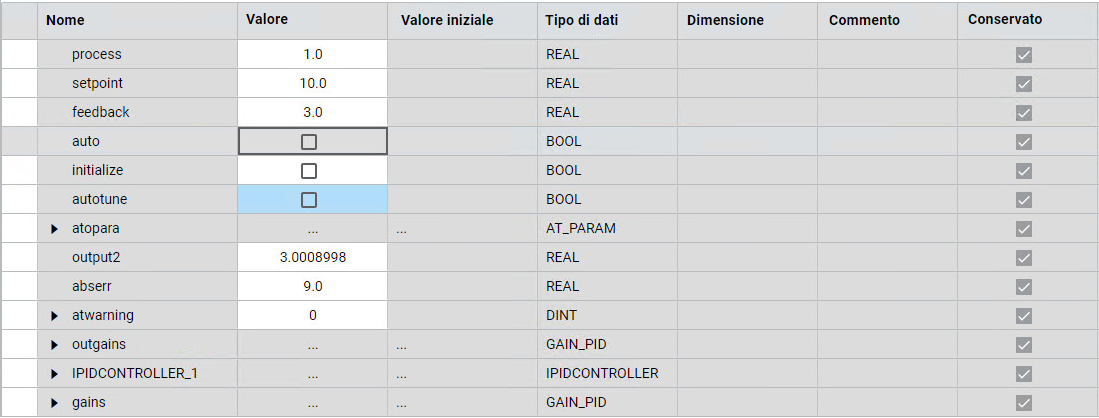

Risultati
Risultati
