Creazione di un ladder diagram e aggiunta di variabili

Creare un diagramma ladder e aggiungere variabili locali al ramo. In questo programma di esempio si utilizza un controllore 2080-L50E-24QVB. Il HSC è supportato in tutti i controllori L50E.
Prerequisiti
  • Creare un progetto di controllore
    Micro800
     e aggiungere un controllore che supporti HSC.
  • Il controllore deve essere offline.
Per creare un Diagramma Ladder e aggiungere variabili
  1. In
    Organizzatore progetto
    , fare clic con il pulsante destro su
    Programmi
    , quindi selezionare
    Nuovo programma
    .
  2. In
    Nuovo programma
     immettere il nome del programma, verificare che il tipo sia
    Diagramma ladder
    , quindi selezionare
    Crea
    .
  3. Aprire il programma eseguendo una delle seguenti operazioni:
    • Fare doppio clic sul programma.
    • Selezionare il programma, quindi selezionare il tasto
      Invio
      .
  4. Aggiungere un contatto diretto al primo ramo del ladder effettuando una delle seguenti operazioni:
    • In
      Casella degli strumenti
      , in
      Ricerca
      , immettere
      XIC
      , quindi trascinarlo sul primo ramo dell'editor di linguaggio.
    • Nella
      Casella degli strumenti
      , fare doppio clic su
      XIC
       per aggiungerlo al primo ramo del ladder.
  5. Assegnare una variabile al contatto diretto.
    • Fare clic con il pulsante destro del mouse sull'istruzione
      XIC
      , quindi selezionare
      Seleziona variabile
      .
    • Nel selettore di variabili, selezionare la scheda di navigazione
      <controller-name>
      , quindi fare doppio clic su
      Variabili globali
      .
    • Nel selettore di variabili locali, selezionare
      _IO_EM_DI_05
      , quindi selezionare
      Seleziona
      .
  6. Aggiungere un'istruzione HSC effettuando una delle seguenti operazioni:
    1. In
      Casella degli strumenti
      , in
      Ricerca
      , immettere
      HSC
      , quindi trascinare a destra dell'istruzione XIC nell'editor di linguaggio.
    2. Nella
      Casella degli strumenti
      , fare doppio clic su
      HSC
      , quindi trascinare l'istruzione HSC aggiunta a destra dell'istruzione XIC nell'editor di linguaggio.
  7. In
    Organizzatore progetto
    , sotto il programma creato, fare doppio clic su
    Variabili locali
    .
  8. Nella griglia delle variabili locali, inserire le seguenti variabili:
    Variabili locali
    Nome variabile
    Tipo di dati
    MyCommand
    USINT
    MyAppData
    HSCAPP
    MyInfo
    HSCSTS
    MyPLS
    PLS
    MyStatus
    UINT

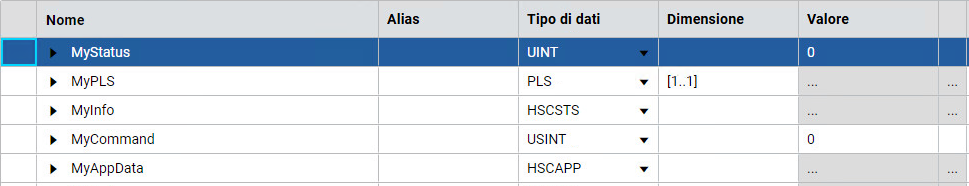

    La griglia di variabili locali deve avere l'aspetto simile a quello raffigurato nella seguente immagine:
    Esempio di griglia di variabili locali di HSC
