HSC

L'istruzione HSC applica al contatore ad alta velocità valori alti e bassi preimpostati e valori di origine per l'uscita.

Dettagli operazione:

L'interruttore di fine corsa programmabile (PLS) viene abilitato impostando il parametro HSCAppData.PLSEnable su True.

Il parametro PLSPosition viene reimpostato al termine di un ciclo completo e al raggiungimento del valore HSCSTS.HP.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L50E e L70E.

Parametri HSC
Parametro	Tipo di parametro	Tipo di dati	Descrizione
EN	Ingresso	BOOL	Quando è impostato su vero, l'istruzione è abilitata. TRUE: Eseguire il calcolo corrente. FALSE: Non viene eseguito alcun calcolo. Applicabile alle programmazioni in diagramma ladder. Si consiglia di non usare il parametro EN con il blocco funzione HSC perché il timer continua a funzionare anche quando EN è impostato su FALSE.
Enable	Ingresso	BOOL	Abilitare il blocco istruzione. TRUE: esegue l'operazione HSC specificata nel parametro di comando HSC. FALSE: non viene emesso nessun comando HSC.
HscCmd	Ingresso	USINT	Invia comandi all'HSC.
HSCAppData	Ingresso	Tipo di dati HSCAPP	Configurazione dell'applicazione HSC; di solito necessaria solo una volta.
HSCStsInfo	Ingresso	Tipo di dati HSCSTS	Stato dinamico dell'HSC. Di norma, è aggiornato continuamente durante il conteggio HSC.
PlsData	Ingresso	PLS	Struttura dati PLS (interruttore fine corsa programmabile).
Sts	Uscita	UINT	Stato dell'esecuzione dell'HSC. Codici di stato dell'HSC: 0x00: nessuna azione intrapresa (non abilitato). 0x01: esecuzione HSC completata. 0x02: comando HSC non valido. 0x03: ID HSC fuori intervallo. 0x04: errore di configurazione HSC.
ENO	Uscita	BOOL	Abilita l'uscita. Applicabile alle programmazioni in diagramma ladder.

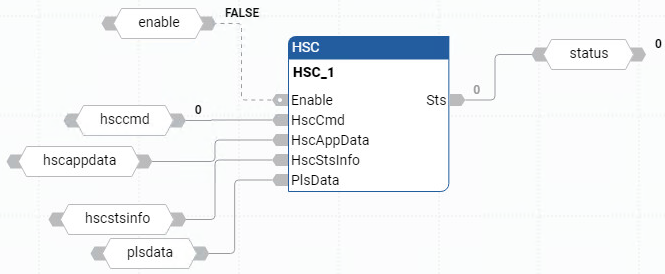

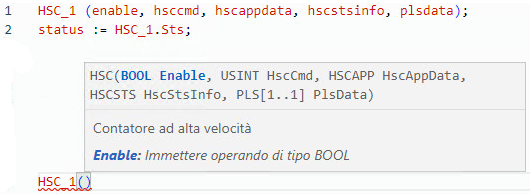

Esempi di HSC
