ABL (prova ASCII per riga del buffer)

L'istruzione ABL conta il numero dei caratteri ASCII nel buffer di ingresso fino al carattere di terminazione di fine riga incluso.

Lingue supportate: Diagramma a blocchi funzione, Diagramma Ladder, Testo strutturato.

Questa istruzione vale per i controllori L20E, L50E e L70E.

Parametri ABL
Parametro	Tipo di parametro	Tipo di dati	Descrizione
IN	Ingresso	BOOL	Stato ingresso ramo. TRUE: quando viene rilevato fronte di salita, avvia il blocco funzione ammesso che l'ultima operazione sia stata completata. FALSE: il blocco istruzione non è attivo.
ABLInput	Ingresso	ABLACB	Canale su cui operare. Utilizzare il tipo di dati ABLACB per definire i parametri Canale, Tipo di trigger e Annulla per l'ingresso ABL.
Q	Uscita	BOOL	Indica quando il conteggio dei caratteri è in corso o è stato completato. Le uscite vengono aggiornate in modo asincrono dalla scansione del programma. L'output Q non è utilizzabile per riattivare l'istruzione, in quanto IN viene attivato sul fronte. TRUE: il blocco funzione è completo. FALSE: il blocco funzione non è completo.
Characters	Uscita	UINT	Il numero di caratteri nel buffer. Il limite di buffer è di 82 caratteri.
Error	Uscita	BOOL	Indica la presenza di una condizione di errore. TRUE: È stato rilevato un errore. FALSE: Nessun errore.
ErrorID	Uscita	UINT	Numero univoco che identifica l'errore. Gli errori per questa istruzione sono definiti nei codici di errore ABL.

Codici di errore ABL
Codice errore	Descrizione
03	Impossibile completare la trasmissione perché il segnale Clear-to-Send è stato perso.
06	È stato rilevato un parametro non valido.
07	Impossibile completare la ricezione o la trasmissione ASCII perché la configurazione del canale è stata disattivata nella finestra di dialogo di configurazione del canale.
08	Impossibile completare la scrittura ASCII perché è in corso un'altra trasmissione ASCII.
09	La richiesta di comunicazione ASCII non è supportata dalla configurazione del canale in uso.
10	L'esecuzione dell'istruzione è stata arrestata in seguito all'invio del comando Annulla. Nessuna azione richiesta.
11	La lunghezza richiesta per la stringa non è valida, è un numero negativo, è maggiore di 82 o è uguale a 0. Si applica ai blocchi funzione ARD e ARL.
13	Il valore richiesto (.LEN) nel blocco di funzione è un numero negativo o un valore maggiore della dimensione della stringa memorizzata con la stringa sorgente. Si applica ai blocchi funzione AWA e AWT.
14	Il blocco funzione ACL è stato annullato.
16	Le linee di controllo RTS o CTS non sono supportate dalla porta seriale.

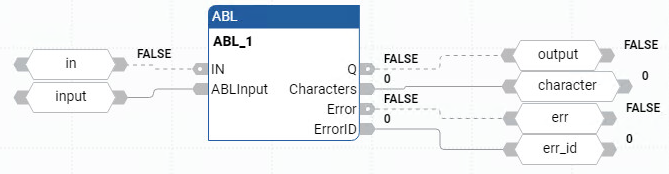

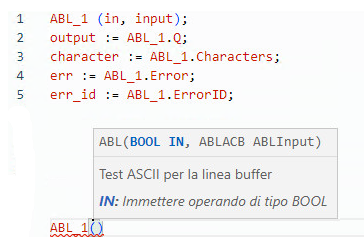

Esempi ABL
