Interfaccia utente

Utilizzare l'interfaccia utente

FactoryTalk Design Workbench

per creare progetti, specificare i riquadri da visualizzare e, se necessario, reimpostare il layout predefinito.

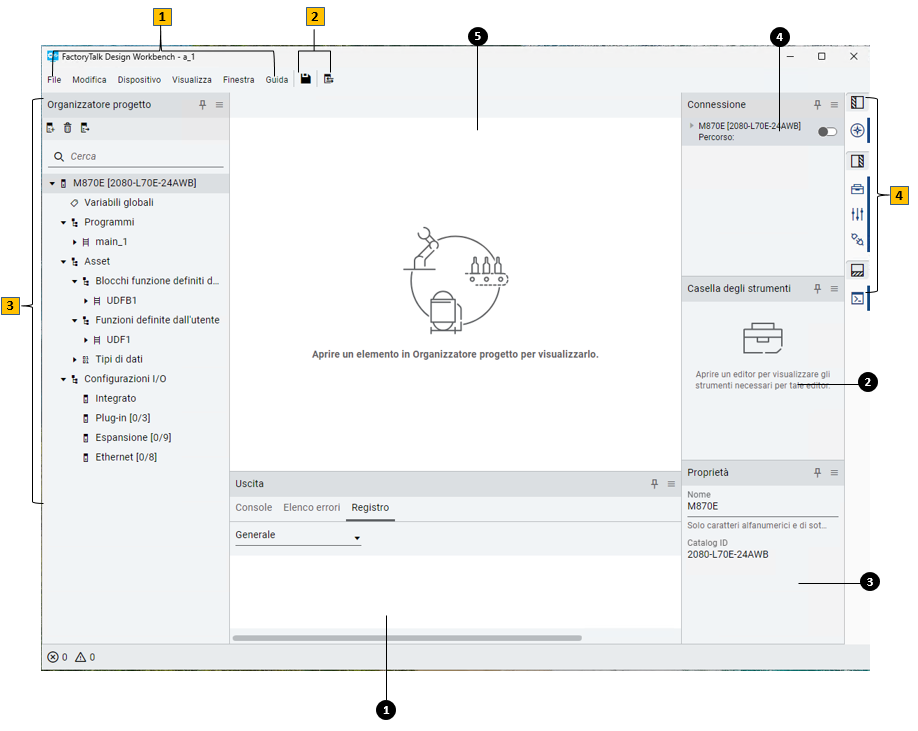

Elementi nell'interfaccia utente
Elemento	Nome	Descrizione
	Barra dei menu	Contiene le voci di menu per FactoryTalk Design Workbench e la finestra attiva.
	Barra degli strumenti	Contiene i pulsanti Salva e Centro online .
	Organizzatore progetto	Visualizza i dispositivi, le configurazioni I/O e gli elementi di programma del progetto in una struttura organizzata ad albero.
	Barra dei riquadri	Contiene le funzioni di attivazione/disattivazione dei pulsanti utilizzate per mostrare o nascondere riquadri specifici.
	Riquadro Uscita	Contiene: Una pagina Console che mostra i dispositivi aggiunti, il relativo status di connessione e le voci di registro. Una pagina Elenco errori che mostra le descrizioni, le posizioni e i timestamp di errori, avvisi e messaggi. Una pagina Registro in cui vengono visualizzate le descrizioni dei registri e i timestamp.
	Casella degli strumenti	Contiene gli elementi logici e le istruzioni che è possibile aggiungere all'editor di linguaggio aperto.
	Riquadro Proprietà	Visualizza le proprietà di un elemento selezionato. È possibile modificare le proprietà nel riquadro Proprietà .
	Riquadro Connessione	Per ciascun dispositivo aggiunto, il riquadro Connessioni contiene: Il nome e il numero di catalogo del dispositivo. Il percorso di connessione utilizzato per connettersi al dispositivo, se presente. L'interruttore utilizzato per connettersi o disconnettersi dal dispositivo. L'elenco Modalità controllore per visualizzare e modificare la modalità di connessione del controllore. Il pulsante Errore per aprire la pagina di diagnostica errori del controllore Micro800 . Il pulsante Diagnosi per aprire le pagine di diagnostica del controllore e delle comunicazioni. Il pulsante Proteggi per aprire le pagine per impostare, cancellare o modificare la password del controllore.
	Spazio di Lavoro	Contiene le opzioni che consentono di configurare dispositivi e compilare programmi. Il contenuto varia a seconda della pagina aperta.
